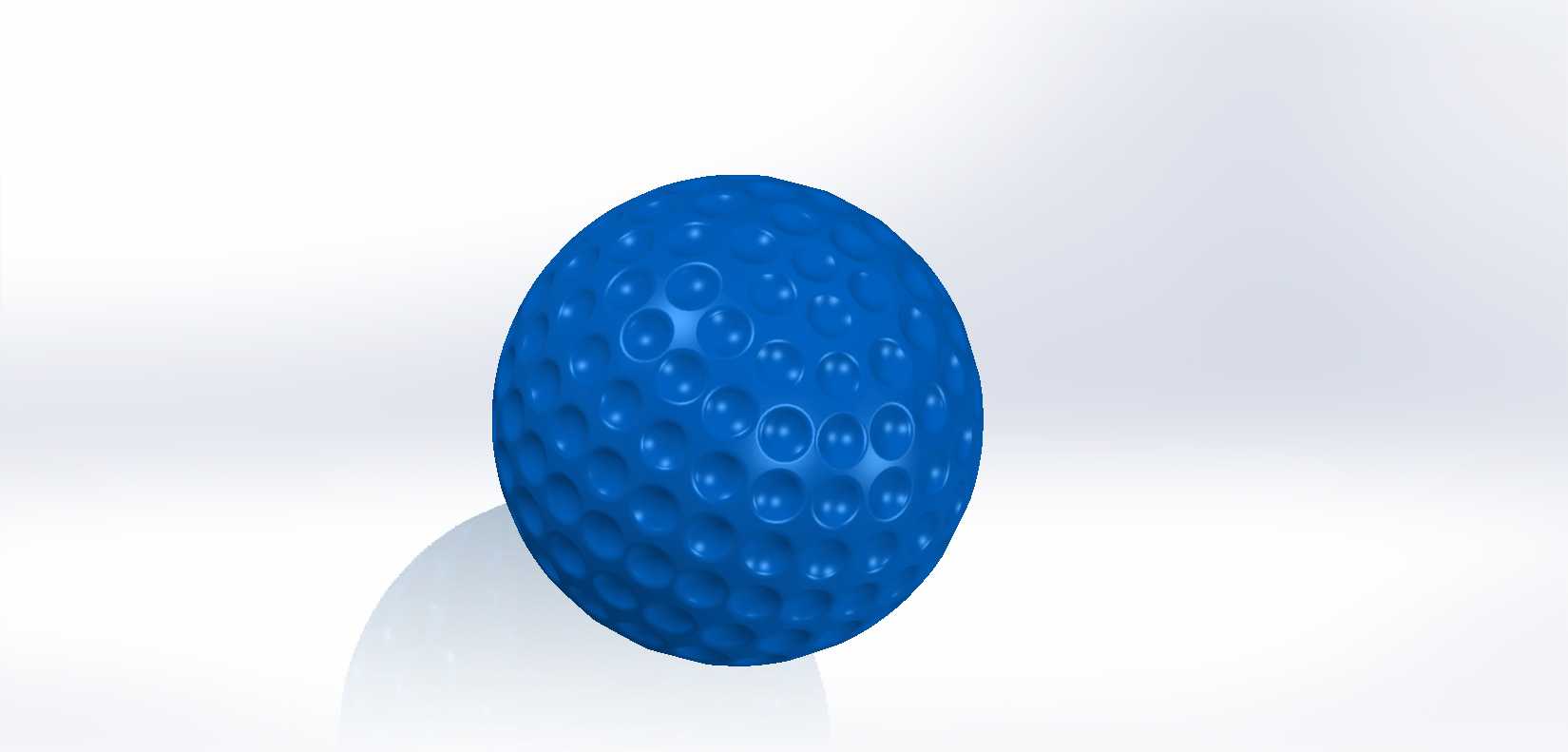

带凹坑纹理的标准竞赛用高尔夫球结构

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1067427
  • 带凹坑纹理的标准竞赛用高尔夫球结构
  • 带凹坑纹理的标准竞赛用高尔夫球结构

在做这款高尔夫球的三维结构时,最先要锚定的是实际赛事场景下的使用边界,毕竟不管是职业赛事用球还是日常练习用球,所有结构设计都要贴合高尔夫运动的实际规则要求,不能脱离使用场景凭空做造型。很多刚接触建模的人容易把高尔夫球做成光滑球体,实际上光滑球面在空气中飞行时的紊流控制能力极差,飞行轨迹稳定性、落点控制精度都达不到使用要求,这也是球面凹坑结构存在的核心意义。

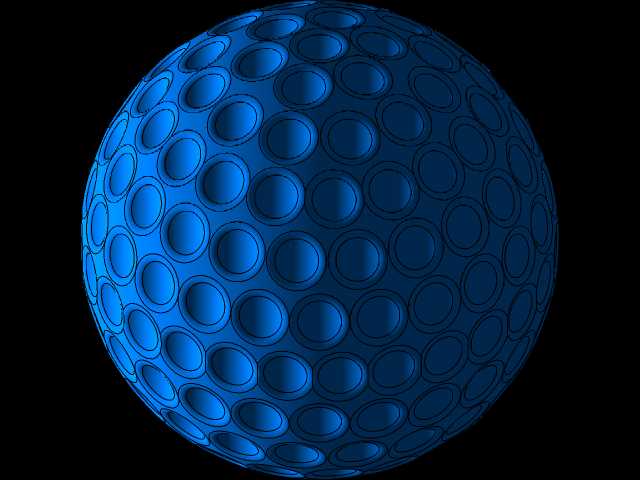

从结构设计逻辑来看,首先要卡死的是球体的基础尺寸边界,按照实际使用要求,球体直径不能小于42.7毫米,整体质量严格控制在45.9克以内,建模时要先以球心为原点建立对称基准,保证整个球体的质量分布完全对称,一旦出现质心偏移,球在飞行过程中就会出现不规则偏转,直接影响击球后的落点精度。球面的凹坑排布是整个建模的核心难点,不能随意在球面上挖凹坑,要保证凹坑在球面上的分布满足球对称性要求,也就是不管绕哪个过球心的轴旋转,球面的凹坑排布都要保持均匀,不能出现局部凹坑过密或者过疏的区域,否则会破坏球体飞行时的空气动力学平衡。

具体建模过程中,凹坑的形态设计也有讲究,不是简单的半球形凹陷,每个凹坑的边缘都要做平滑的圆角过渡,避免出现应力集中的尖角——虽然高尔夫球不属于高载荷承力部件,但平滑过渡的曲面能保证球面空气流动的连续性,减少不必要的气流分离带来的阻力增量。凹坑的深度、直径也要保持统一,单坑深度控制在0.25毫米左右,直径控制在3.5毫米上下,整个球面排布大概300到400个凹坑,排布时要通过球面阵列的方式,先在基准球面上做出单个凹坑的切除特征,再通过多层环形阵列逐步铺满整个球面,阵列过程中要反复检查相邻凹坑的间距,不能出现凹坑重叠、或者局部残留过大光滑平面的问题。

从实际应用场景来说,这类球体结构除了直接用于高尔夫运动的器材生产,其凹坑减阻的设计思路还可以迁移到很多工业领域,比如部分低速飞行器的外表面减阻设计、输送管道内的流体减阻结构、甚至部分户外测速设备的外壳结构,都能参考高尔夫球的凹坑紊流减阻逻辑。建模时还要考虑后续的生产适配性,如果是用于注塑生产的高尔夫球,整个球体的分型面要设置在球体的最大直径截面处,保证上下模的脱模斜度符合注塑工艺要求,凹坑的内壁也要做微小的脱模斜度,避免注塑成型后出现粘模、凹坑边缘缺料的问题。

很多人做这类球体建模时容易忽略对称性校验,做完阵列之后要通过质量属性工具检查球体的质心是否和几何球心完全重合,转动惯量在各个轴向的数值是否一致,如果出现偏差就要调整凹坑的排布位置,直到所有对称参数都符合要求。另外球面的外观渲染部分,要还原硬质塑胶或者合成橡胶材质的表面质感,凹坑内部的光影过渡要自然,不能出现曲面褶皱、破面的问题,毕竟这类球体模型除了用于生产加工参考,也可以用于运动场景的动画仿真、击球动力学模拟,模型的曲面精度直接影响仿真计算的结果准确性。

从功能特性上来说,均匀排布的凹坑能够在球体飞行时让球面附近的空气形成一层薄的紊流边界层,这层边界层可以延迟气流在球面后方的分离,减小球体后方的低压尾流区,从而大幅降低空气压差阻力,让同等击球力度下的球飞行距离更远,同时稳定的边界层也能让球体的飞行轨迹更可控,减少侧风带来的轨迹偏移。建模时还要注意球体的壁厚设计,如果是空心结构的练习用球,还要在球内部预留配重块的安装位置,保证整体质量符合要求的同时,质心依然保持在球心位置,不能出现配重偏移导致的球体旋转不稳定问题。
