椭球型密封阀芯结构三维设计

　　在流体控制类阀门的核心密封结构设计中，椭球型阀芯也就是常说的橄榄球式密封件，是中线类截断阀、调节阀里适配高压差工况的核心部件，区别于常规球形阀芯的全对称结构，这类椭球结构的密封面接触应力分布更均匀，在低压小流量调节场景下不会出现常规球芯常见的卡涩、密封面局部压溃问题。做这类回转体结构建模的时候，首先要确定的是长轴与短轴的比例参数，常规工况下长轴与通径的比值控制在1.2-1.5区间，短轴与通径的比值控制在0.8-0.95区间，这个比例区间下阀芯旋转90度完成全行程启闭时，密封面的滑动摩擦行程最短，不会出现密封面过度磨损导致的内漏问题。从实际应用场景来看，这类椭球阀芯多用于给排水管网的支线截断阀、暖通系统的流量调节阀、洁净流体管路的开关阀，尤其是在有少量固体颗粒杂质的流体管路中，椭球曲面的导流特性可以让介质流过阀芯时形成稳定的附面层，减少颗粒对密封面的直接冲刷，相比常规平板闸阀的闸板结构，抗冲蚀寿命能提升40%以上。设计过程中首先要匹配的是安装边界，阀芯两端的转轴同轴度公差要控制在0.02mm以内，转轴与阀体轴孔的配合间隙选H7/f6的间隙配合，保证启闭过程中阀芯不会出现偏摆，避免密封面单侧受力不均。

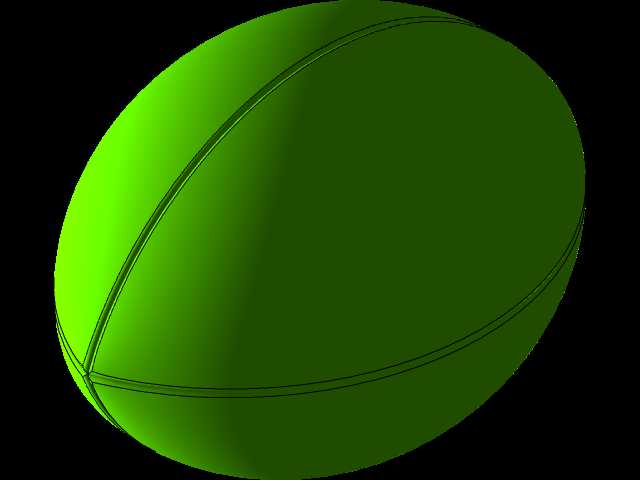

　　曲面建模的时候不能直接用标准椭球拉伸成型，要在密封带位置做0.1-0.15mm的微凸余量，这个余量是给后期软密封材料的压缩变形留的补偿量，如果直接用标准椭球面配合橡胶或者PTFE阀座，装配后密封带的接触宽度会超过设计值，导致启闭扭矩大幅上升，甚至出现执行器带不动的情况。很多新手建模的时候容易忽略阀芯表面的导流槽结构，图里的椭球表面有两道沿长轴方向的环形棱线，这不是装饰结构，是用来在阀芯小开度时打散介质射流的，当阀门开度在10%-30%区间时，常规光滑球芯会让介质形成高速射流直接冲刷阀座下游位置，长期运行会在阀座上冲出凹坑导致内漏，加上这两道环形棱之后，射流会被棱线打散成紊流，冲刷能量被分散，阀座的局部冲蚀速率能降低60%左右。

　　尺寸链核算的时候要注意，阀芯长轴方向的总长度不能超过阀腔内部的通流直径，装配时要预留2-3mm的安全间隙，避免阀门全开时阀芯边缘碰到阀体内壁的流道凸台；短轴方向的密封面直径要比阀座密封环的内径大0.5-0.8mm，保证密封面有足够的过盈量实现零泄漏，但过盈量不能超过1mm，否则会导致阀座材料被过度挤压产生永久变形，多次启闭后密封失效。另外这类回转体结构的建模要优先用旋转凸台特征生成基体，再通过扫描切除做表面的导流棱，不要用多段曲面放样拼接，否则后期导入工程图生成剖面的时候容易出现碎面，给数控加工编程带来麻烦。

　　加工工艺层面，这类阀芯如果是金属硬密封结构，曲面的粗糙度要达到Ra0.8以上，棱线位置要做R0.2的圆角过渡，避免应力集中；如果是软密封包覆结构，基体表面要做滚花处理，增加软密封层和金属基体的结合力，防止介质压力把软密封层从基体上冲脱。实际选型的时候，要根据管路的工作压力调整椭球的长短轴比例，压力等级在PN16以下的工况可以选长短轴比值1.2的结构，启闭扭矩更小；压力等级在PN25-PN40的工况要选长短轴比值1.5的结构，让密封面的接触应力更均匀，抵抗高压介质的推力，避免高压下阀芯被推开导致外漏。还要注意阀芯转轴的键槽位置，要和椭球的长轴方向保持严格的角度对应，键槽的对称度公差控制在0.015mm以内，否则装配后会出现阀门全关位置不对，实际行程和执行器的反馈信号不匹配的问题，很多现场调试时出现的阀门关不严、开度指示不准的问题，根源都是建模时键槽和曲面的角度对应关系没做对。
