双目立体视觉摄像模组结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290964
  • 双目立体视觉摄像模组结构设计
  • 双目立体视觉摄像模组结构设计
  • 双目立体视觉摄像模组结构设计

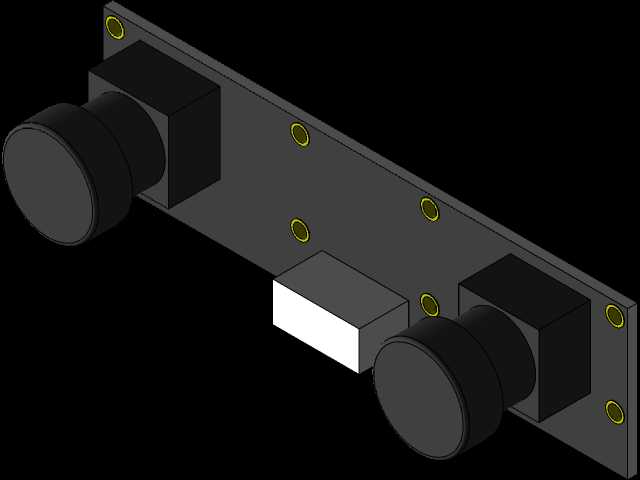

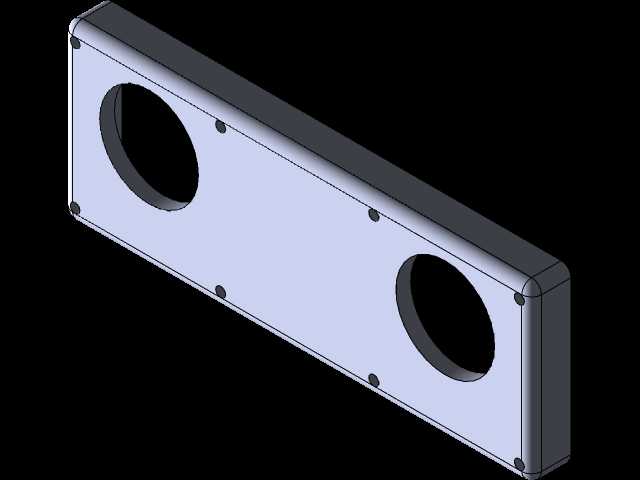

这套双目立体摄像结构的设计,最初是围绕工业场景下的深度感知需求展开的,区别于普通单目摄像设备仅能采集平面图像的局限,双镜头平行排布的结构可以通过视差原理计算拍摄范围内的空间三维坐标,在自动化产线的工件定位、移动机器人的避障导航、三维尺寸快速检测、物流分拣的体积测算场景中都有广泛应用。从结构布局来看,主体采用一体式矩形壳体设计,两个镜头安装位沿壳体长度方向对称布置,镜头轴线保持严格平行,安装位预留了标准镜头的锁紧结构,可适配不同焦距的定焦镜头,满足不同工作距离下的视场角要求。壳体背部设计了带铰接孔的安装支架,支架上的多个定位孔位既可以实现摄像模组的俯仰角度调节,也能通过标准紧固件快速固定在设备机架、机械臂末端或者固定检测工位上,安装边界充分考虑了工业现场的装调需求,不需要额外设计复杂转接件即可完成部署。壳体侧面预留了走线槽位,可将图像传感器的排线、供电线路规整收纳在壳体内部,避免现场布线杂乱干扰设备运行,同时壳体接缝处设计了止口结构,能够阻挡车间环境中的粉尘进入壳体内部沾染传感器靶面,降低日常维护的频次。设计过程中重点控制了两个镜头安装位的同轴度与间距公差,基线长度经过多轮场景验证,既保证了近距离检测时的深度计算精度,也避免基线过长导致近距离视场重叠区域不足的问题,镜头安装端面与壳体基准面的垂直度公差控制在合理范围内,减少后续标定过程中的参数修正工作量。壳体壁厚根据常用的工程塑料注塑或者铝合金铣削加工工艺做了适配,边角位置做了圆角过渡,既避免加工应力集中,也能防止安装调试过程中尖锐边角划伤操作人员。整体结构没有冗余的装饰性设计,所有结构特征都服务于光学性能稳定、安装调试便捷、环境适应性强的实际使用需求,可直接作为视觉检测类设备的前端采集组件进行适配,也能根据具体场景的防护等级要求,在现有结构基础上增加密封玻璃、防护外罩等扩展部件。
