阀块类机械连接基座结构练习作品

项目分类:阀门 发布时间:2025-08-27 ID:1067195
  • 阀块类机械连接基座结构练习作品
  • 阀块类机械连接基座结构练习作品
  • 阀块类机械连接基座结构练习作品
  • 阀块类机械连接基座结构练习作品
  • 阀块类机械连接基座结构练习作品
  • 阀块类机械连接基座结构练习作品

在液压与流体控制回路的搭建场景中,这类阀块基座是阀组集成安装的核心承载构件,日常多应用在小型液压动力单元、台式试验台的阀组预装工位,承担着固定插装阀、板式阀,同时连通内部流道、对接外部管路的多重作用。从实际使用的角度看,这类零件不需要承受超大冲击载荷,但对安装面的平面度、安装孔的位置度有明确要求,否则会出现阀件密封失效、管路对接错位的问题。

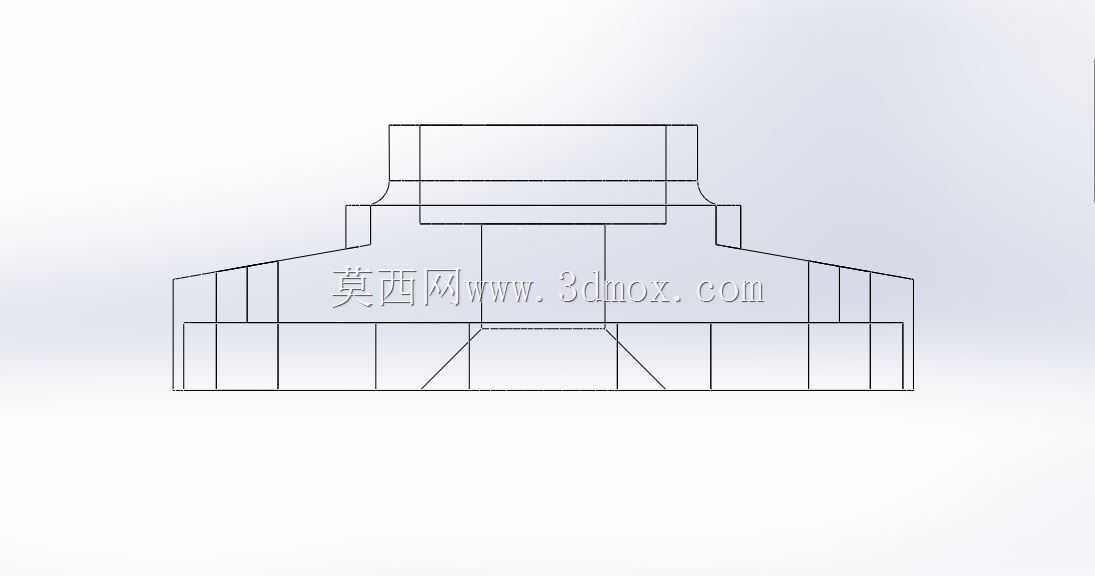

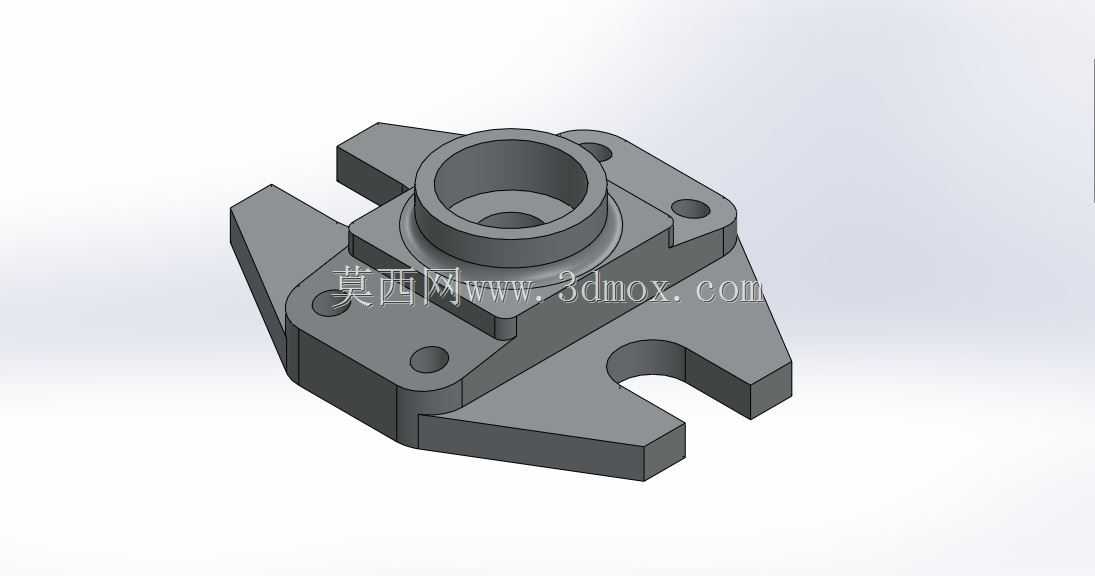

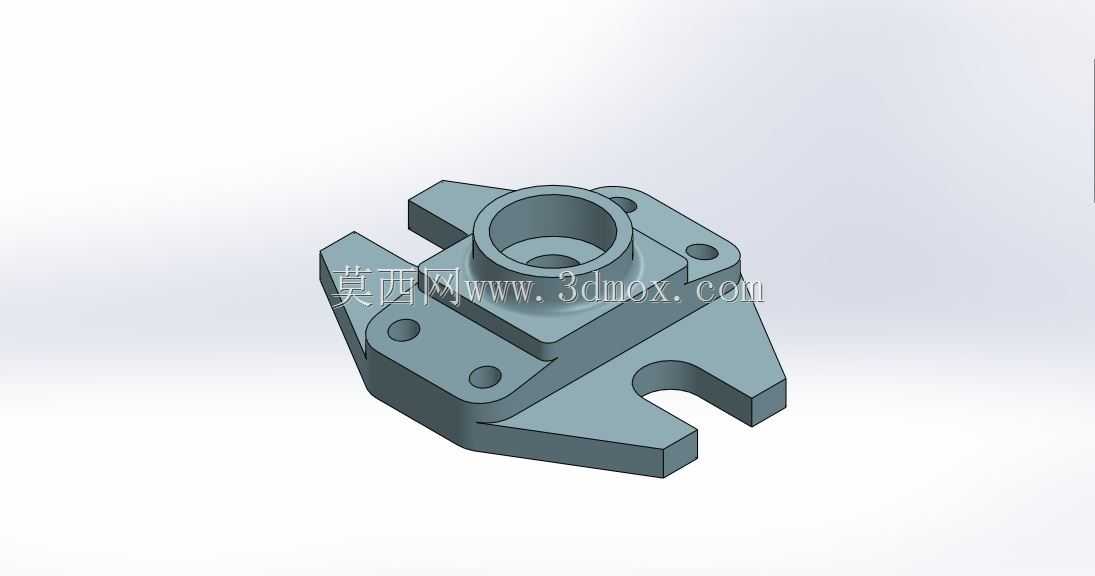

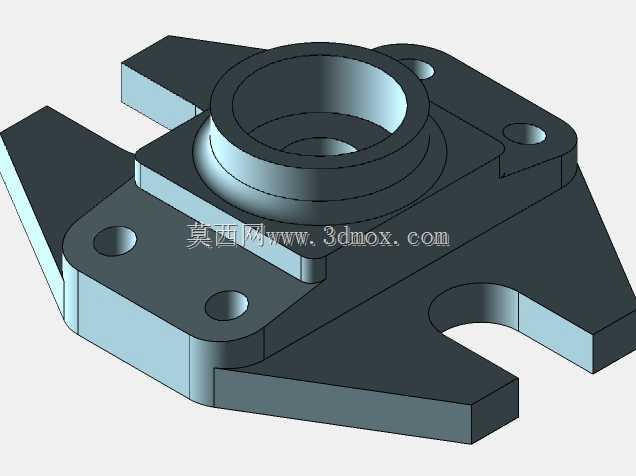

设计这类零件的时候,首先要明确安装边界:底部的叉型定位结构是为了卡在安装基板的定位凸台上,避免装配时出现周向转动,两个对称的耳板上预留的通孔是用来穿装固定螺栓,安装时螺栓预紧力不需要过大,避免基座本体出现形变,影响上端阀件的安装精度。中间凸起的筒状结构是核心的安装位,内部的通孔是流道的主通路,上端面的平面度需要控制在0.02mm以内,保证和阀件贴合时不会出现渗漏,筒壁周边的四个小孔是阀件的固定螺纹孔,孔位的位置度公差要控制在0.05mm范围内,否则阀件安装时会出现螺栓别劲、密封面压合不均的问题。

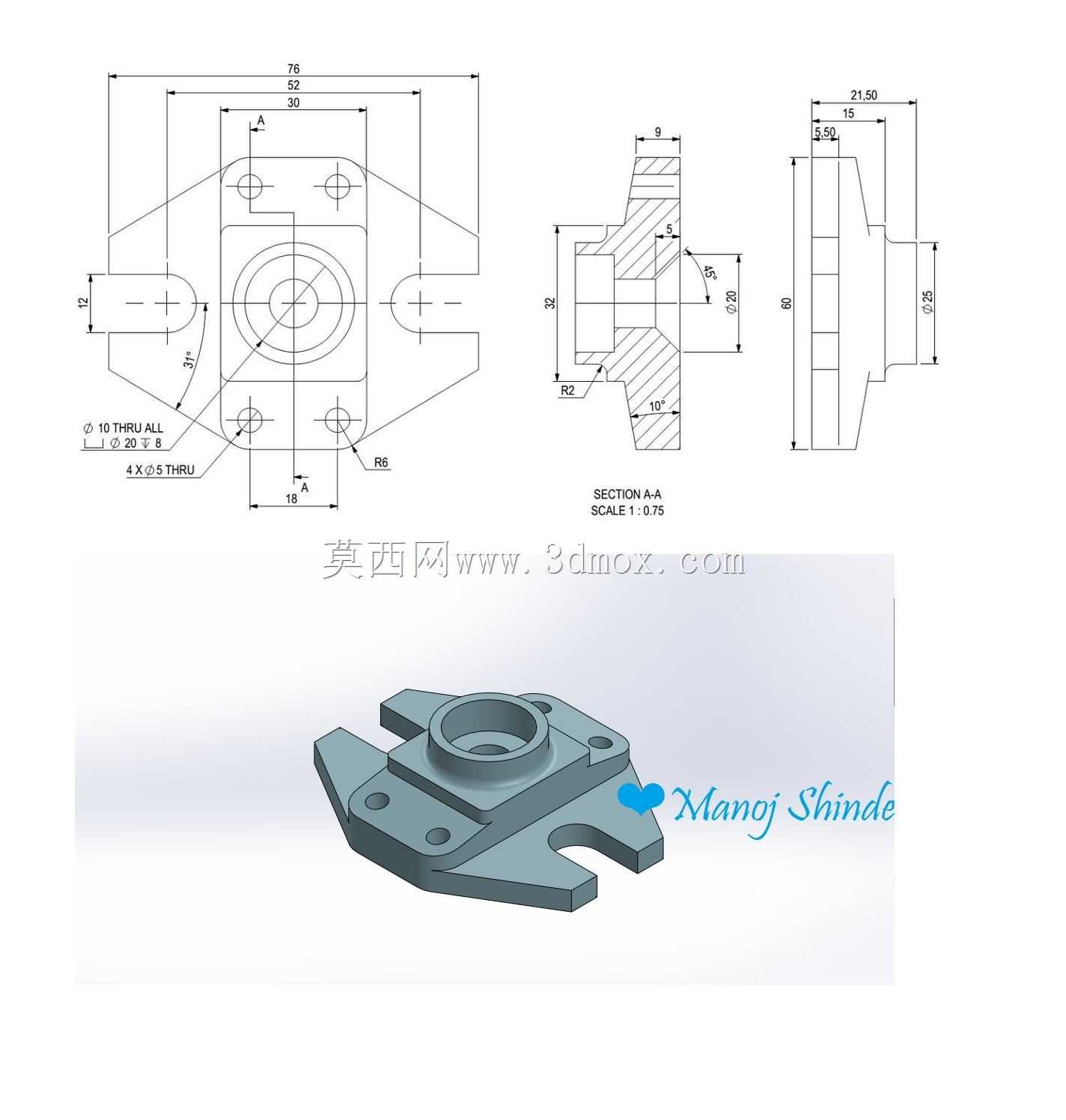

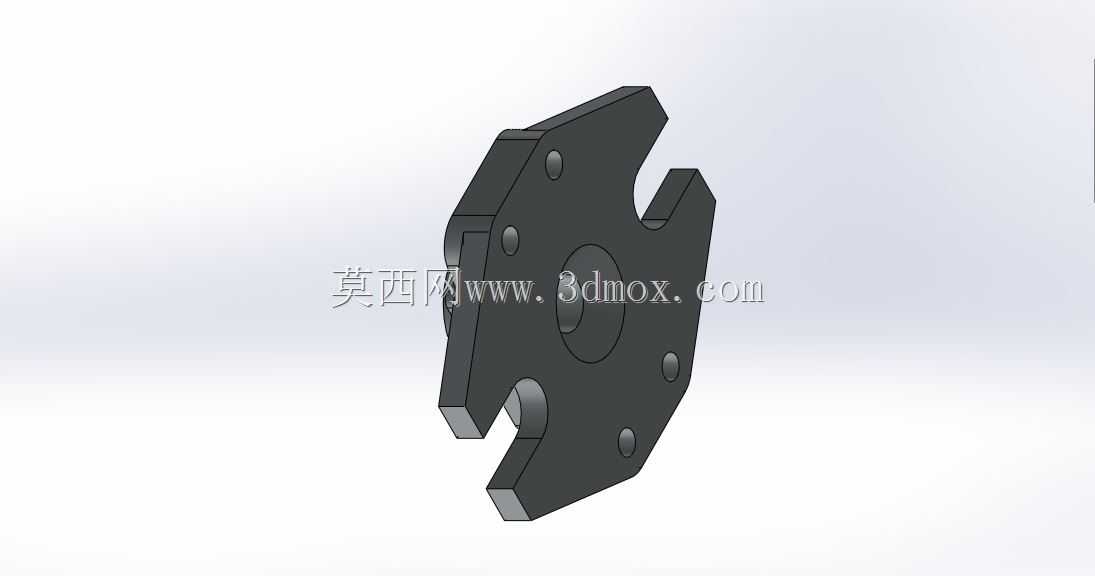

从结构布局来看,零件整体采用对称式设计思路,一方面是为了降低加工时的装夹难度,一次装夹即可完成大部分平面和孔系的加工,减少二次装夹带来的形位误差;另一方面对称结构在受力时可以均匀分散螺栓预紧力和管路带来的侧向力,避免长期使用后出现局部应力集中导致的开裂问题。底部的缺口结构是为了避让安装基板上的走线或者管路接头,避免装配时出现干涉,这个缺口的尺寸需要和基板上的凸台尺寸匹配,间隙控制在0.1-0.2mm之间,既保证安装时可以顺利卡入,又不会出现过大的旷量。

实际建模过程中,这类零件需要优先绘制基准草图,确定底部安装轮廓和上端筒状结构的同轴度,再通过拉伸、切除等基础特征完成主体结构,最后添加孔系特征和倒角、圆角细节。需要注意的是所有安装孔的孔口都要做0.5mm的倒角,去除加工毛刺,避免螺栓安装时刮伤螺纹或者切屑掉入流道内部;零件的棱边处做R1-R2的圆角处理,一方面是避免锐边划伤装配人员,另一方面可以减少热处理或者使用过程中的应力集中问题。

在设备装配场景中,这类基座通常会先预装在安装面板上,再依次安装上端的阀件、对接侧面的管路,安装时需要先对准底部的定位缺口,再预紧两个耳板的固定螺栓,待上端阀件全部安装到位、管路对接完成后,再按照对角线顺序拧紧固定螺栓,保证基座和安装面板完全贴合。日常维护时,只需要检查固定螺栓的预紧力、结合面是否有渗漏即可,这类零件本身没有运动部件,只要安装时保证形位公差符合要求,使用寿命基本和整套设备的服役周期一致。

从建模练习的角度看,这类零件涵盖了机械结构设计中最常见的对称布局、孔系配合、定位结构设计、安装避让设计等知识点,非常适合用来练习基础特征的建模逻辑,以及形位公差在实际设计中的应用,掌握这类零件的设计思路后,可以快速延伸到各类阀块、安装基座、连接法兰类零件的设计工作中,不需要额外调整建模逻辑,只需要根据实际的阀件尺寸、安装空间调整对应参数即可。
