小型休闲娱乐卡丁车结构设计方案

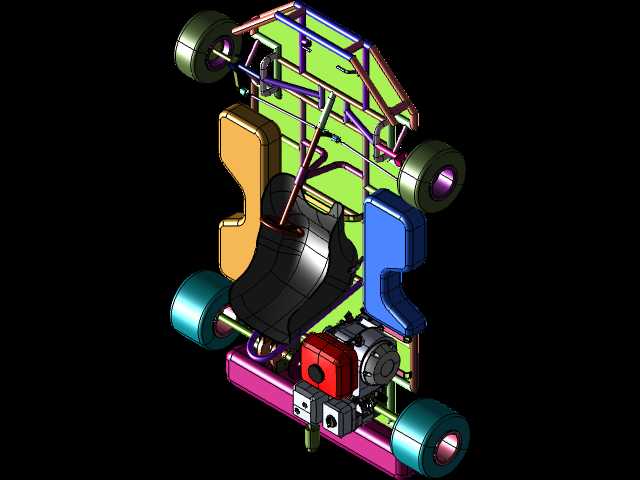

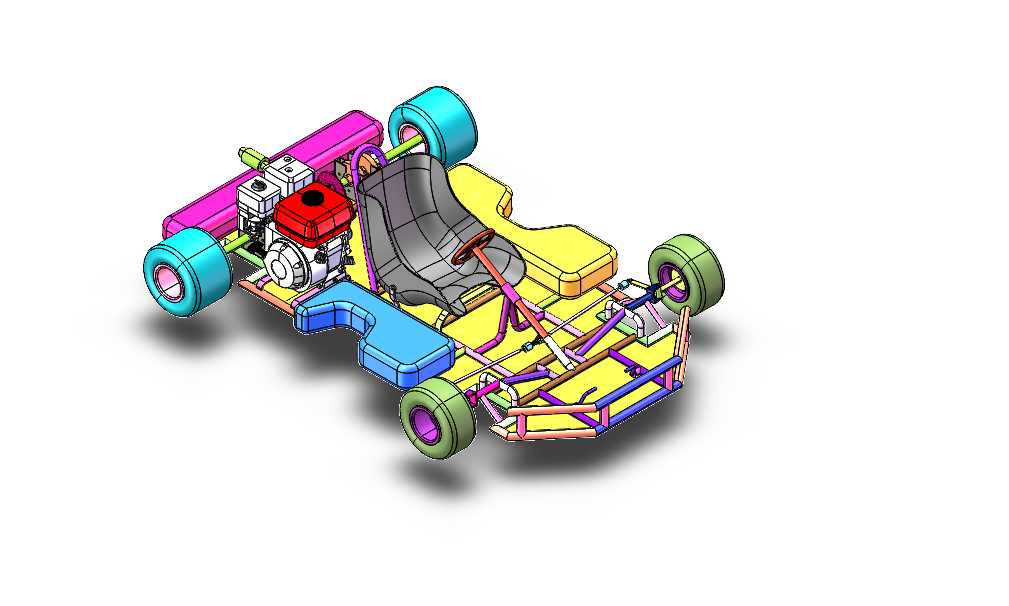

　　这款小型卡丁车的结构设计，核心面向室内外休闲娱乐场景、青少年驾驶体验场地以及小型游乐园区的短途代步需求，整体结构在保证基础行驶安全的前提下，尽可能压缩了整车的外形尺寸，适配狭窄场地内的灵活转向与穿行需求。从整车布局来看，车架采用钢管桁架式焊接结构，主承力梁沿整车纵向布置，横向通过多根短钢管连接形成封闭的框型结构，既能够承受动力总成传递的扭矩，也可以在发生低速碰撞时通过管材的微小形变吸收冲击能量，避免结构直接失效。动力单元布置在驾驶员座椅的右后侧位置，采用卧式单缸动力输出结构，动力输出轴通过链传动结构直接连接后轴主减速器，省去了过长的传动连杆，既减少了动力传递过程中的损耗，也让整车重心尽可能向中心区域靠拢，避免高速过弯时出现侧翻风险。

　　转向系统采用齿轮齿条式转向结构，转向柱直接连接前轮转向节，转向比设置为1:3.2，适配小型场地内的快速转向需求，前轮的主销后倾角设置为3度，主销内倾角设置为7度，既保证了直线行驶时的自动回正能力，也让转向操作力度控制在青少年可以轻松操作的范围内，不会出现转向过重的问题。座椅采用一体化成型的凹陷式结构，直接通过螺栓固定在车架中部的安装平面上，座椅两侧设置有凸起的侧翼，能够在车辆过弯时为驾驶员提供侧向支撑，避免身体侧滑影响操作。车身覆盖件采用分块式设计，前部设置有突出的防撞缓冲块，两侧的脚踏区域采用防滑纹理结构，覆盖件与车架之间通过卡扣与螺栓组合固定，后期维护时可以单独拆卸受损的覆盖件，无需拆解整车结构。

　　车轮采用小直径宽胎设计，轮胎材质选用高摩擦系数的橡胶配方，适配铺装路面与平整塑胶场地的行驶需求，轮辋通过四个螺栓固定在转向节与后轴法兰上，拆卸更换时无需专用工具即可完成操作。制动系统采用后轴鼓式制动结构，制动踏板布置在驾驶员右脚位置，踏板行程设置为80毫米，制动力度可以通过踏板踩踏深度线性调节，避免突然制动导致的车辆甩尾。油门踏板布置在制动踏板右侧，采用拉线式结构连接动力单元的节气门，响应延迟控制在0.2秒以内，保证驾驶时的动力反馈跟手。从安装边界来看，整车长度控制在1.4米以内，宽度控制在0.9米以内，高度控制在0.6米以内，最小转弯半径仅为1.8米，能够在宽度2.5米的通道内完成掉头操作，非常适合小型室内游乐场地的布局需求。车架的焊接位置全部做了打磨处理，避免尖锐凸起划伤驾驶员，所有外露的传动结构都设置有防护盖板，防止衣物或者肢体卷入传动部件造成安全隐患。燃油箱布置在动力单元上方，容量设置为2升，满油状态下可以支持连续2小时的行驶需求，油箱加油口设置有防漏密封圈，即使车辆发生倾斜也不会出现燃油泄漏的问题。整车的电气系统采用低压供电结构，线路全部沿车架钢管内部布置，外部设置有绝缘防护套，避免线路磨损导致的短路问题，车头位置预留有安装照明灯具的接口，后期可以根据场地需求加装前照灯与转向灯，适配夜间场地的运营需求。

　　在结构设计过程中，所有零部件的安装位置都预留了足够的维护空间，比如动力单元的火花塞位置预留了50毫米的操作空间，更换火花塞时无需拆卸周边覆盖件，链条张紧结构采用可调节式安装座，日常维护时只需要松开两个固定螺栓即可调整链条张紧度，大幅降低了后期的维护成本。前后悬架采用刚性连接结构，没有设置弹性减震元件，一方面是因为这类小型卡丁车的行驶速度较低，行驶场地平整度较高，刚性连接足够保证行驶稳定性，另一方面也简化了结构，减少了故障点，降低了生产制造成本。油门与制动踏板的安装位置都做了防滑处理，踏板表面设置有凸起的防滑条纹，即使驾驶员鞋底沾水也不会出现打滑的问题。座椅的安装位置预留了前后调节的滑轨，调节行程为100毫米，可以适配不同身高的驾驶员乘坐，从身高1.2米的青少年到身高1.8米的成年驾驶员都可以找到舒适的驾驶坐姿。
