立式托盘薄膜缠绕包装设备结构设计

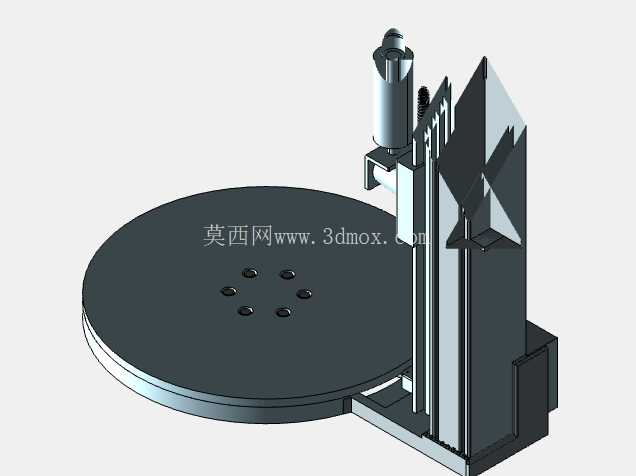

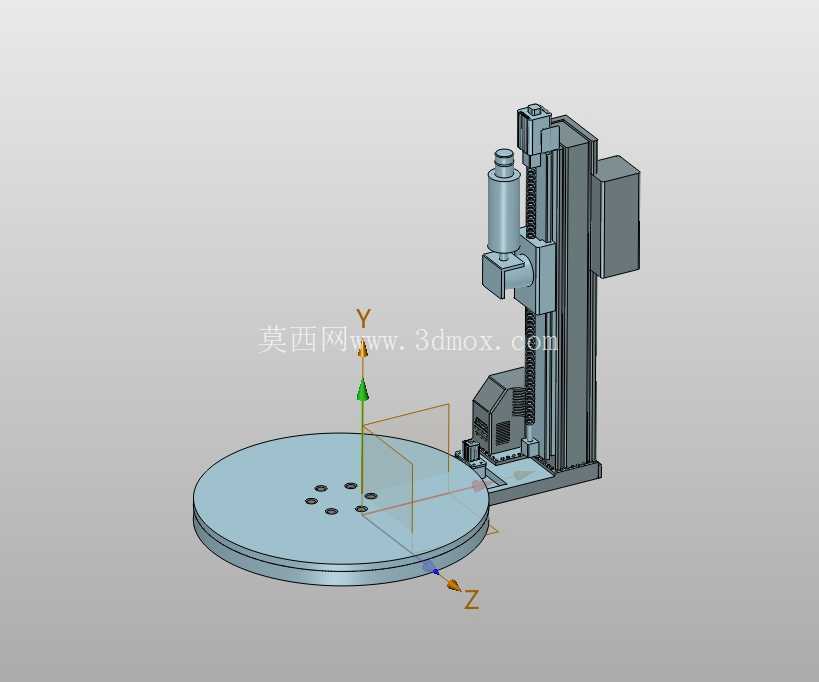

　　在快消品、仓储物流、家电制造、建材加工等行业的成品出库环节，托盘货物的缠膜裹包是衔接仓储与运输的核心工序，这套立式托盘缠绕设备的三维结构，完全围绕常规栈板货物的裹包作业需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于作业稳定性与安装适配性。设备主体分为回转承载台与立式升降立柱两个核心模块，回转台采用大直径圆盘式结构，盘面预留的定位孔可适配不同规格的托盘定位销，常规1200mm×1000mm标准欧标托盘、1100mm×1100mm日标托盘都能完全落在盘面承载范围内，盘面边缘做了小角度倒角处理，避免叉车上下货时剐蹭盘面边缘；回转驱动组件内置在盘面下方的基座内，整体基座的安装平面度要求控制在每米0.5mm以内，避免长期回转作业出现盘面跳动导致的货物倾覆。

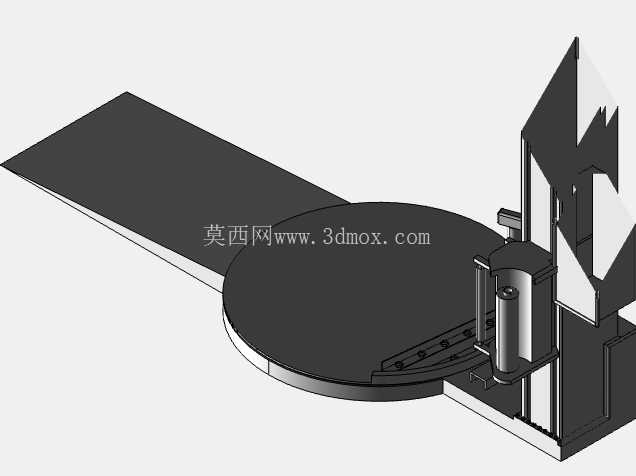

　　立式立柱采用双直线导轨搭配同步带传动的升降结构，膜架安装在升降滑台上，滑台的行程覆盖从盘面上方100mm到2200mm的高度区间，可满足常规堆高2米以内的托盘货物缠膜需求，立柱背部的电气安装腔预留了走线槽与元器件安装位，现场布线时可将动力线、信号线完全收纳在腔体内，避免外露线路被薄膜剐蹭。膜架本身配置了阻尼出膜结构，可根据薄膜拉伸率调整出膜阻力，保证裹包过程中薄膜始终保持合适的张紧力，不会出现薄膜褶皱或者拉断的情况；作业时，人工将托盘货物用叉车放置到回转台上，将薄膜端头固定在货物底部，启动设备后回转台按照设定转速匀速转动，膜架同步按照设定的升降速度沿立柱上行，从货物底部逐步缠绕到顶部，可根据货物堆码的稳定性设置顶部、底部的缠绕圈数，对于堆码松散的货物可适当增加上下端的缠绕层数，保证货物整体的捆扎稳定性。

　　从安装边界来看，设备整体占地宽度约1800mm，深度约1600mm，立柱顶端距离安装地面的高度约2600mm，现场安装时需要在立柱后侧预留至少500mm的维护空间，方便后期检修升降传动组件与电气元件，回转台周围需要预留叉车作业的回转半径，一般建议设备周围预留不小于2.5米的通道空间，满足手动液压叉车或者电动叉车的上下货作业需求。结构设计过程中，重点考量了不同工况下的负载适配性，回转台的额定承载按照1500kg设计，可满足绝大多数常规成品托盘的载重需求，立柱的升降速度与回转台转速做了联动匹配，避免升降速度过快导致薄膜拉断，或者速度过慢导致薄膜重叠率过高造成耗材浪费；膜架上还预留了附加功能的安装位，后续如果需要增加断膜、抚膜功能，可直接在现有膜架结构上扩展，不需要重新改动主体立柱与滑台的结构。

　　不同于摇臂式缠绕设备需要占用上部空间安装回转摇臂，这种立式单柱结构的缠绕设备对厂房高度的要求更低，也不需要在顶部做吊装固定，只需要将底部基座通过膨胀螺栓固定在硬化地面上即可完成安装，对于中小型仓库或者生产线末端的包装工位适配性更强，尤其是厂房层高不足3米的作业场景，这种结构的设备相比其他类型缠绕设备的适配优势更明显。在细节结构处理上，回转台的盘面采用了防滑磨砂处理，避免托盘在回转过程中出现滑移，立柱的导轨装配面做了铣削加工，保证导轨安装的直线度，滑台上的导向轮采用偏心可调结构，长期使用出现间隙后可直接调整偏心轮补偿间隙，不需要整体更换滑台组件，降低后期维护的成本与难度；电气控制箱集成在立柱侧部的安装位上，操作面板朝向作业人员的上下货站位，操作人员放置完货物后可直接在站位旁完成参数设置与设备启动，不需要绕到设备另一侧操作，减少作业过程中的无效走动。
