油桶卧式吊运专用抱夹式吊具结构

在车间物料转运、仓储装卸、危化品库区周转这类涉及标准钢制油桶搬运的场景里，卧式油桶的吊运一直是容易被忽略的作业痛点。常规的竖吊油桶钳只能适配直立状态的桶体，一旦需要将油桶水平放置进行灌装、堆垛或者卧式仓储，就需要专门的适配吊具来完成夹持作业，这款卧式鼓架本质就是针对标准200L钢制油桶设计的卧式吊运抱夹结构，能直接适配车间内常规的起重吊钩，不需要额外配套动力源就能完成夹持与脱钩动作。

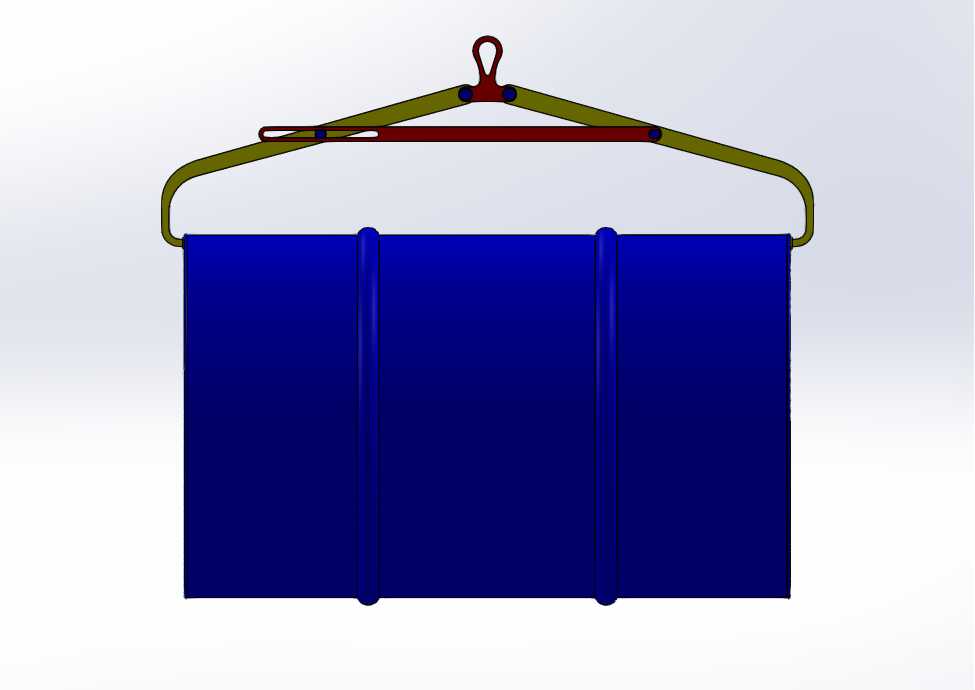

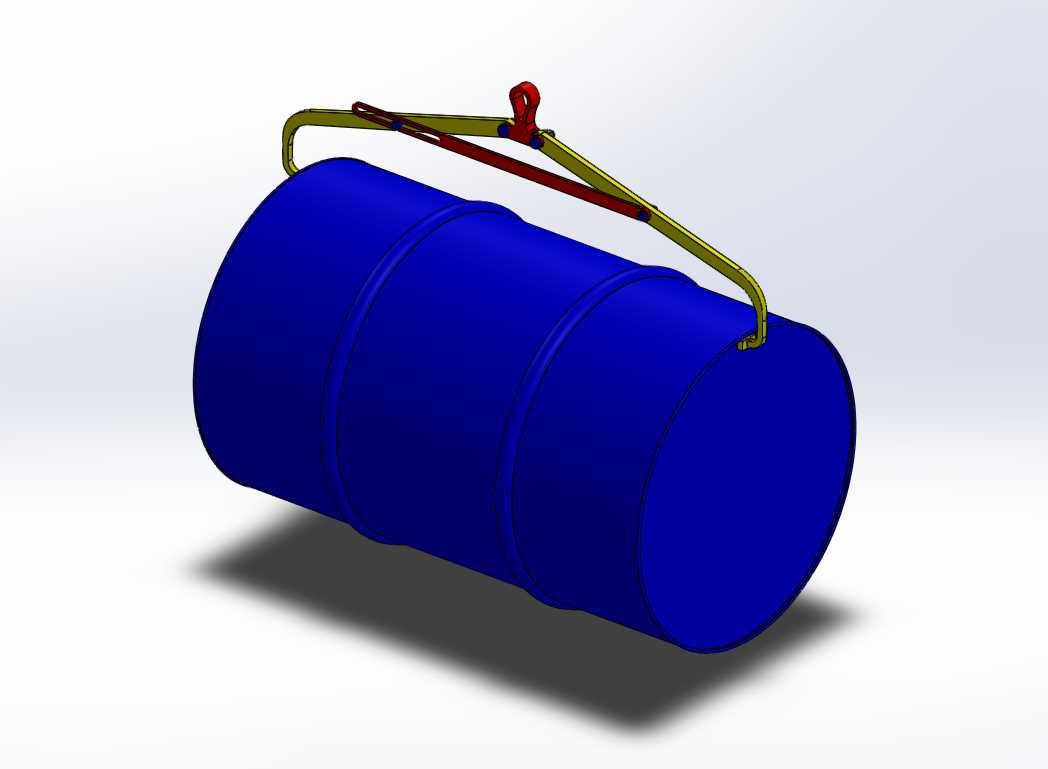

从实际作业逻辑来看，这款吊具的核心功能是依靠吊运过程中的重力自锁来完成桶体夹紧，不需要人工额外操作锁紧机构。吊具上方设置的单吊环直接对接起重设备的吊钩，两侧的夹臂沿着桶体的圆弧轮廓做了贴合设计，夹臂下端的弯钩结构刚好卡入油桶两端的卷边凸缘位置，当吊环受向上的拉力时，两侧夹臂会以中间的铰接点为转轴产生向内的夹紧力，桶体重量越大，夹紧力就越强，完全避免吊运过程中桶体滑落的风险。夹臂与桶身接触的位置做了圆弧过渡处理，不会在夹持过程中刮伤桶壁的防锈涂层，也不会因为局部应力过大造成桶壁凹陷变形，尤其适合转运内部盛装液态物料、对桶体密封性要求较高的油桶。

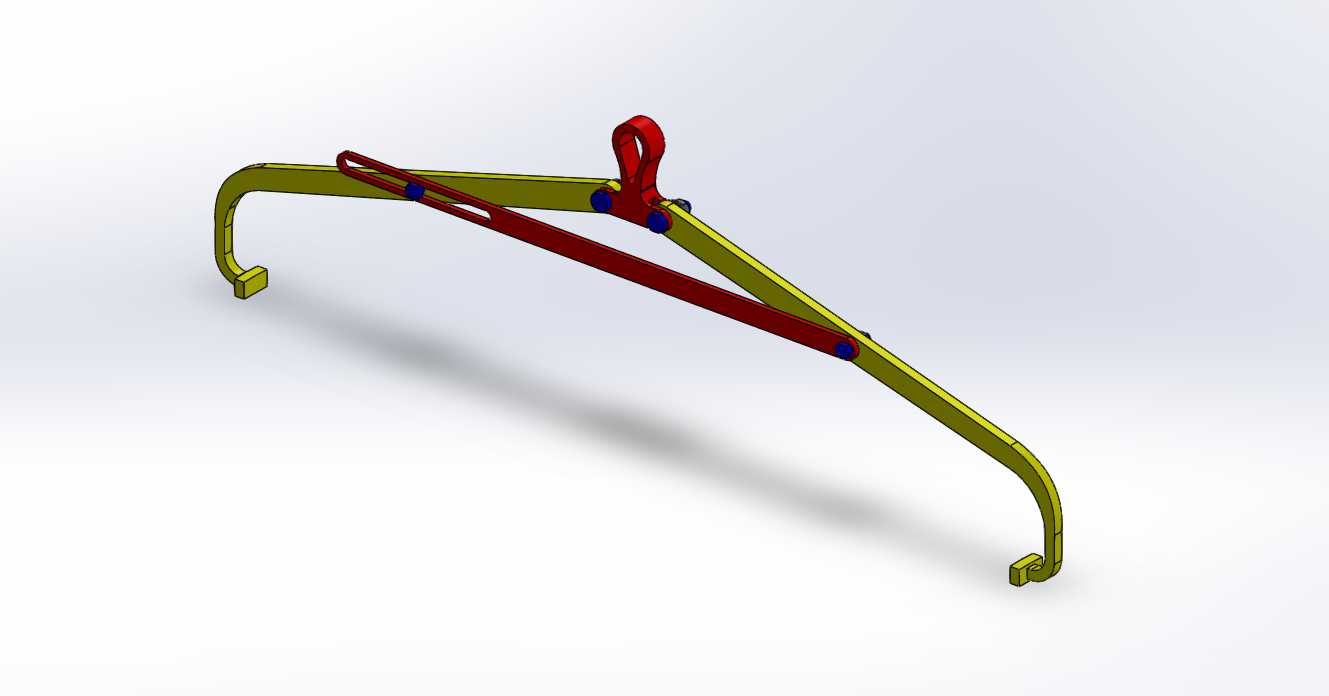

设计思路上完全围绕无动力自锁的核心逻辑展开，整体结构没有设置弹簧、液压元件这类易损配件，全部采用铰接式连杆结构，后期维护只需要定期给铰接销轴加注润滑脂即可，能适应车间内多粉尘、偶尔有油污溅射的恶劣作业环境。两侧夹臂采用对称式布局，重心完全落在吊环的中心垂线上，吊运过程中桶体能始终保持水平状态，不会出现一端倾斜导致内部物料晃荡、重心偏移的问题，对于盛装易燃易爆液态物料的油桶来说，平稳的吊运姿态也能减少内部液体晃动产生的静电积聚风险。夹臂上设置的红色杆件是手动开合的操作把手，当吊具空载放置在桶体上时，操作人员可以扳动这个把手调整两侧夹臂的开合角度，让下端弯钩顺利卡入油桶的卷边位置，待吊钩起升后自锁机构自动生效，不需要操作人员全程扶持，等吊运到指定位置、桶体完全放置在支撑面上后，吊环拉力消失，自锁力自动解除，操作人员扳动操作把手就能让夹臂张开，完成脱钩动作，整个作业流程只需要一个地面辅助人员就能完成，不需要额外的辅助工装。

从安装边界和适配尺寸来看，这款吊具的开合范围完全适配标准200L钢制油桶的外径尺寸，夹臂的有效夹持长度刚好覆盖油桶直筒段的两端位置，不会干涉桶口的阀门或者堵头，哪怕油桶外壁贴有标识标签或者加装了环形加强筋，夹臂的内侧预留的间隙也能顺利容纳这些凸起结构，不会出现卡滞。吊具整体的宽度控制在合理范围内，在仓储货架之间的狭窄通道内作业时，不会因为吊具宽度过大刮碰到两侧的货架或者堆垛的货物。吊环的内径尺寸适配车间内绝大多数的桥式起重机、手拉葫芦、电动葫芦的吊钩尺寸，不需要额外更换吊具配件就能直接挂接使用，铰接销轴的直径经过载荷校核，能承受满载油桶的重量加上吊运过程中的动载荷系数，长期使用也不会出现销轴变形或者剪切断裂的问题。

实际使用场景中，这款吊具除了常规的油桶水平吊运作业，还能配合车间的翻转机构完成油桶的倒料作业，因为夹臂的夹紧力足够，在桶体小角度倾斜的时候也能保持夹持稳定，不会出现桶体滑脱的情况。和传统的钢丝绳捆扎吊运方式相比，这种抱夹式结构不需要操作人员反复穿绕钢丝绳、调整捆扎位置，单次吊运的准备时间能缩短七成以上，也避免了钢丝绳捆扎时容易出现的桶体滑动、捆扎松动的安全隐患。夹臂表面做了防锈喷涂处理，哪怕在户外货场或者有腐蚀性气体的化工车间内使用，也不会轻易出现锈蚀卡滞的问题，铰接位置的销轴做了淬火处理，表面硬度足够，长期反复开合磨损量极小，能保持很长的使用寿命。
