可口可乐金属皇冠型密封瓶盖结构设计

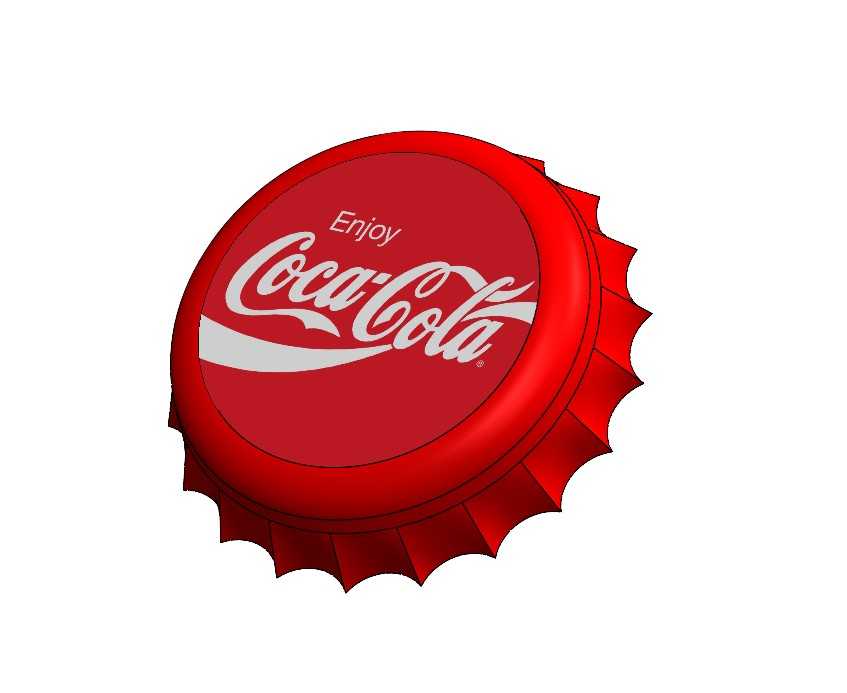

　　日常接触的碳酸饮料包装中，皇冠型金属瓶盖是经过近百年迭代验证的成熟密封结构，这款可口可乐瓶盖的三维建模完全还原了量产件的结构细节，可直接用于包装结构验证、灌装生产线配套工装设计、包装教学演示等场景。做快消品包装结构设计的工程师都清楚，碳酸饮料的密封要求远高于普通无气饮品，瓶内持续存在的二氧化碳内压会持续对瓶盖施加向外的推力，一旦密封结构设计不合理，轻则出现漏液、跑气导致饮品口感变质，重则在运输存储环节出现瓶盖飞脱的安全隐患，因此这类瓶盖的每一处结构尺寸都经过了长期的量产验证。

　　从结构设计逻辑来看，这款瓶盖采用边缘带21个均匀分布锯齿的皇冠造型，并非单纯的品牌视觉设计，核心是为了配合瓶口的环形锁合凸缘，在压盖工序中让锯齿产生可控的塑性变形，牢牢卡扣在瓶口凸缘下方，形成均匀的轴向锁紧力，避免内压将瓶盖顶出。瓶盖顶面的印刷区域做了微弧面设计，既可以预留足够的印刷标识空间，也能在压盖过程中分散顶面的受力，避免平面结构在冲压压合时出现凹陷变形，影响外观平整度。瓶盖内侧的密封胶层结构在模型中也做了对应还原，这层弹性密封垫是实现气密的核心部件，压合后密封胶会完全填充瓶口端面的微观凹凸间隙，同时适配瓶口的微小尺寸公差，即使在运输过程中出现颠簸振动，也能持续保持密封状态，不会出现缓慢漏气的问题。很多刚接触包装结构的设计师容易忽略瓶盖边缘锯齿的角度设计，这款模型里的锯齿倾斜角度完全匹配量产压盖头的压合轨迹，压合时锯齿会沿着预设角度向内弯折，既不会因为角度过大导致弯折时出现金属开裂，也不会因为角度过小导致锁合力不足，在正常的开启扭矩下，锯齿会产生适度的弹性形变，配合瓶盖侧面的防滑滚花结构，消费者不需要额外工具就能徒手拧开或者用起子撬开，同时在未开启状态下能承受至少600kPa的内部压力，完全满足碳酸饮料的仓储、运输、货架期的密封要求。

　　从安装边界来看，这款瓶盖适配标准口径的碳酸饮料玻璃瓶、PET瓶，瓶口的配合尺寸完全符合饮料包装的行业通用标准，锁合后的总高度、外径尺寸都和量产件完全一致，在做灌装生产线的封盖头设计、瓶盖输送轨道设计、瓶盖理料器结构设计时，可以直接调用这个模型做干涉检查，不需要反复测绘实物。在做品牌包装的视觉方案验证时，这个模型也可以直接用于渲染效果图，顶面的标识区域尺寸完全还原真实产品的印刷范围，设计师可以直接替换顶面的图案做不同版本的包装方案评审，不需要重新调整曲面结构。

　　另外在做瓶盖的开启力测试、跌落测试仿真时，这个模型的壁厚、锯齿分布、圆角过渡都和真实量产件保持一致，仿真得到的变形数据、应力分布数据可以直接作为结构优化的参考，避免反复开模试错带来的成本浪费。很多人觉得瓶盖是很小的零部件，但实际上这类大批量生产的包装零件，每一个圆角、每一个角度、每一处壁厚的调整，都会影响上亿件产品的生产良率和使用体验，这款模型在建模时完全还原了量产件的工艺细节，比如锯齿根部的圆角过渡，就是为了避免压合时应力集中导致金属盖出现裂纹，顶面和侧壁的过渡圆角则是为了在冲压成型时让金属板材均匀流动，避免出现拉伸破裂或者壁厚不均的问题，边缘的卷边结构则是为了避免锋利的金属边缘划伤使用者，同时提升瓶盖整体的结构刚度，避免在运输堆叠过程中出现侧向变形导致密封失效。
