纸板车齿条式金属转向操纵机构

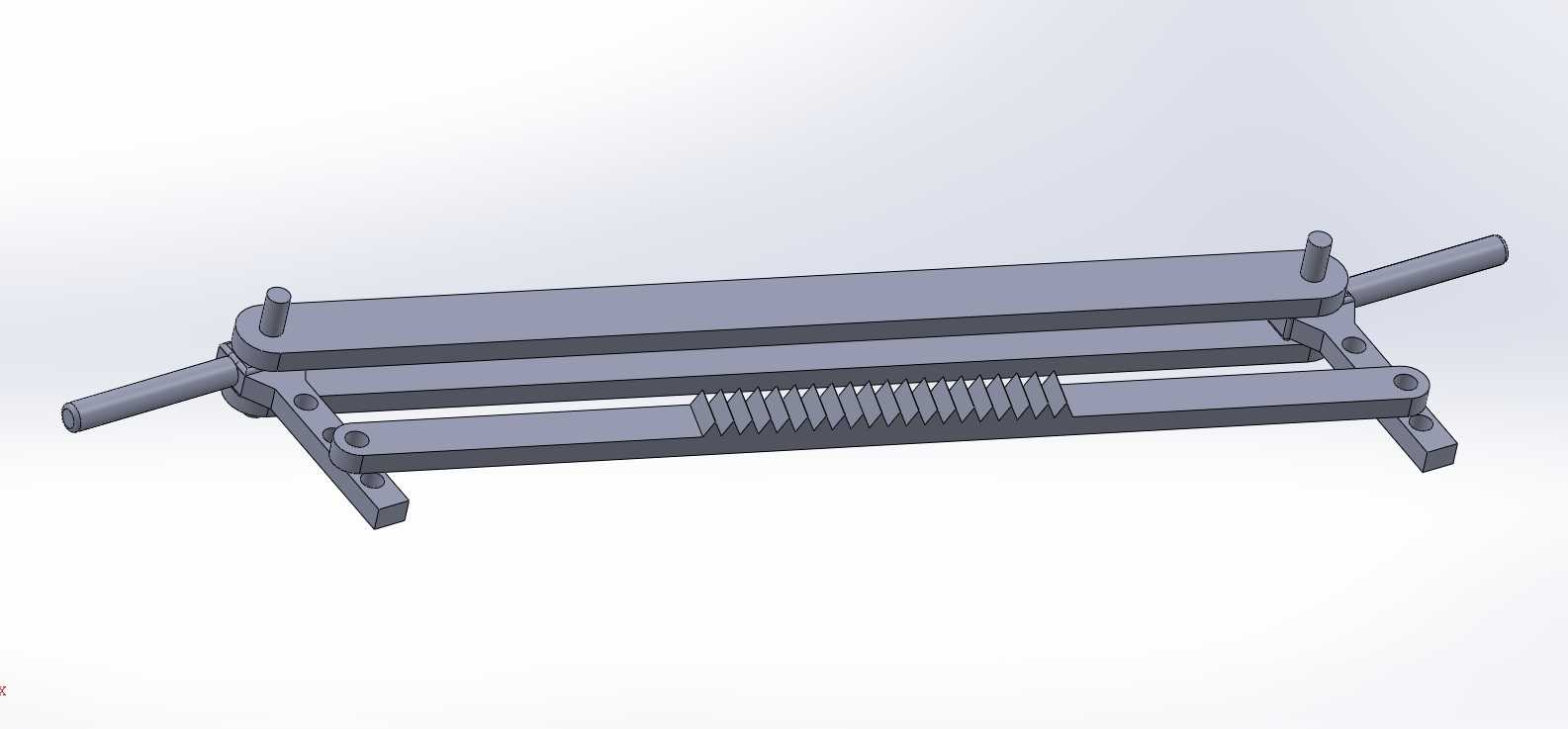

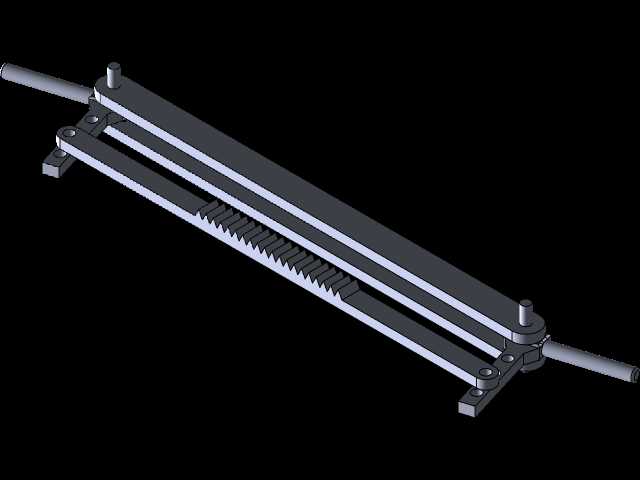

　　这套转向操纵机构主要适配手工自制纸板代步车的转向功能需求，区别于常规玩具类纸板结构的简易铰接转向，该结构采用金属材质加工核心受力部件，匹配小型非道路休闲代步小车的转向操纵需求，可应用于校园工程实践作业、手工改装休闲小车、青少年科创教具制作等场景，解决纯纸板结构转向刚度不足、制动受力易变形的痛点。从功能实现逻辑来看，该机构采用齿轮齿条啮合的传动原理，将操纵端的摆动输入转化为横向拉杆的直线往复输出，进而带动两侧转向轮实现同步偏转，相比传统的拉杆直接铰接式转向，齿条传动的传动比更稳定，转向过程中左右轮的偏转角度匹配度更高，可有效减小转向过程中的轮胎侧滑量，在低速行驶的纸板小车上能大幅提升操纵的平顺性，避免转向卡滞、回正困难的问题。设计过程中优先考虑了受力边界的约束，转向摇臂与操纵手柄采用一体化铰接布局，手柄的握持位置距离铰接点的力臂长度经过匹配，操纵时的手动力控制在10N以内，适配青少年操作的力度需求，不会出现转向费力的情况；核心的齿条部件采用直齿设计，模数选取1.25，齿面啮合间隙控制在0.1mm以内，既保证传动的灵敏度，又预留了足够的磨损余量，即使在无润滑的干摩擦工况下，也能满足数百次转向循环的使用需求。

　　结构的安装边界做了通用化适配，上下两层平行的安装板预留了统一规格的安装孔位，孔距按照常规纸板车的底盘宽度做了可调设计，安装板上的长圆孔可实现±15mm的位置调节，能适配不同宽度的纸板底盘安装，不需要对底盘做额外的打孔改造，直接通过螺栓夹紧即可完成固定，降低手工制作的装配难度。两侧的转向摇臂末端预留了轮轴安装孔，可直接匹配直径6mm的小型脚轮轮轴，不需要额外加工转接件，转向节的铰接位置采用自润滑衬套的安装位设计，即使采用普通螺栓作为铰接轴，也能保证转动的顺畅度，不会出现铰接点咬死的问题。

　　材质选择上，核心受力的齿条、传动拉杆、安装板均采用铝制材料加工，在保证结构刚度的前提下控制整体重量，整套机构的总重量控制在300g以内，不会给纸板底盘造成过大的载荷负担，同时金属材质的抗冲击性能远高于纸板、塑料材质，在转向过程中遇到侧向冲击力时，不会出现结构断裂、变形失效的问题，满足转向系统的安全性能要求。转向行程的设计匹配小型代步车的转向需求，齿条的有效行程为60mm，对应前轮的最大偏转角度为32度，可实现1.2m的最小转弯半径，在狭小的室内空间也能灵活转向，同时齿条的两端设置了机械限位结构，当转向达到最大角度时，齿条端部会与安装板的限位凸台接触，避免齿条脱出啮合区间，防止转向失效。操纵手柄的长度设计为120mm，握持端做了圆弧过渡处理，操作时的握持手感更舒适，手柄与转向摇臂的连接采用可拆卸式设计，可根据使用者的操作习惯调整手柄的安装角度，适配不同身高的使用者操作需求。整套结构的零件数量控制在10件以内，所有零件均采用常规的机加工工艺即可制作，不需要特殊的成型设备，适合手工制作场景下的加工实现，零件之间的连接均采用标准螺栓紧固件，不需要焊接、粘接等不可拆卸的连接方式，后期维护、零件更换都十分便捷。

　　在实际装配过程中，需要注意齿条与安装板之间的间隙控制，预留0.2mm的滑动间隙，避免滑动过程中出现卡滞，铰接点的螺栓锁紧力矩控制在1N·m左右，既要保证铰接件不会松脱，又要保证转动的灵活性，不需要额外添加润滑脂，依靠铝件自身的耐磨特性即可满足使用需求。该结构除了应用在纸板车上，也可经过简单的尺寸调整后，适配小型AGV小车、手工制作的电动玩具车、教学实验用转向平台等场景，具备较强的结构通用性，其齿条传动的转向逻辑也可作为小型低速车辆转向机构设计的参考案例，帮助结构设计从业者快速理解齿轮齿条转向的布局方式与参数匹配逻辑。
