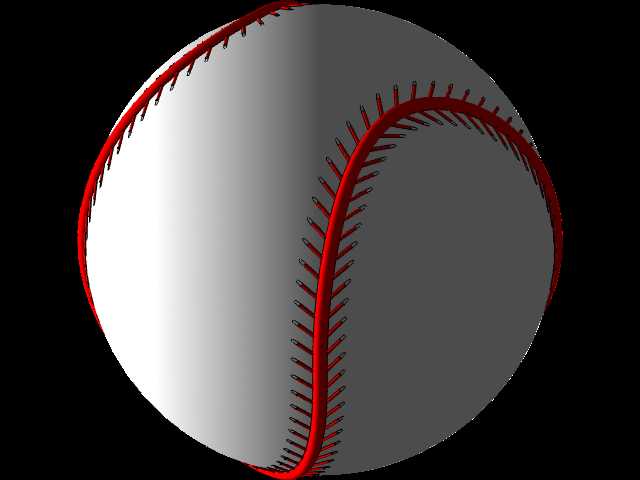

标准比赛用棒球曲面缝合结构三维数模

日常做结构建模练习时，很多工程师会忽略球类曲面的缝合逻辑，总觉得球体就是简单的回转特征，真要落地到可用于生产、仿真或者文创衍生的数模时，才会发现棒球的缝线结构、球面分块逻辑藏着不少细节。先从应用场景说起，这个数模可覆盖的场景远不止体育器材生产端：做体育场馆的互动展项时，需要1:1还原棒球的外观细节做AR识别锚点；做运动器材的碰撞仿真测试时，精准的球面曲率、缝线凸起高度是模拟空气阻力、击打接触应力的基础参数；甚至做文创周边的结构设计时，比如棒球造型的蓝牙音箱、纪念摆件，都需要这个数模的曲面数据做壳体拆分、安装位预留。

从实际用途倒推设计思路的时候，首先要卡准棒球的标准外形边界：职业赛事用球的圆周公差控制在229mm到235mm之间，换算成球体直径就是73mm左右，整个球面是正球形基础上做分块，不是完全光滑的回转面——传统棒球是两块8字形的球皮对合包裹内部芯层，这个数模里的曲面分块完全贴合实际生产的裁片逻辑，没有做简化的整球贴图处理。很多新手做棒球模型时会直接在球面上画螺旋线扫掠缝线，实际生产里的缝线是沿着两块球皮的对合缝走的，轨迹是两条对称的闭合空间曲线，不是单条螺旋线，这一点在建模时要先把球皮的分界面做出来，再沿着分缝的边线做缝线的路径，才能还原真实的缝线走向，不会出现视觉上的违和感。

再说到功能特性对应的结构细节：球面的缝线不是平贴在球皮表面的，凸起高度大概在1mm到1.5mm之间，每英寸的针脚数有固定标准，数模里的缝线做了等距的针脚凸起，不是光滑的圆条扫掠，这部分细节直接关系到后续做渲染时的质感表现，以及做空气动力学仿真时的表面粗糙度参数设置——棒球飞行时的轨迹变化，很大程度上就是缝线带来的湍流效应决定的，如果把缝线做成光滑的凸起条，仿真出来的风阻数据会和实际情况差15%以上。球皮部分的厚度在数模里做了1.8mm的等距偏移，对应实际生产里的牛皮或者人造革厚度，内部芯层的区域做了空心预留，如果后续要做棒球的内部结构拆解展示，直接在这个数模基础上拆分软木芯、橡胶层、缠绕纱线的结构就行，不用重新做球面基准。

建模过程中最容易出问题的是曲面收敛的位置，也就是8字形球皮的两个尖端收束点，很多人做这里的曲面时会出现褶皱或者曲率不连续的问题，实际建模时要先在球面上做投影曲线，把8字形的裁片轮廓投影到正球面上，再用边界曲面做球皮的面，保证两个收束点的G2连续，这样后续做加厚、做缝线阵列的时候才不会出现几何错误。缝线的针脚部分用的是沿路径阵列的小凸台，每个针脚的倾斜角度和实际穿线的角度一致，不是垂直于球面的凸起，这部分细节虽然小，但做产品级渲染的时候，光线打在针脚上的反光效果会真实很多。

从安装边界的角度说，如果是把这个棒球模型作为零部件放到其他装配体里，比如棒球发球机的击球机构仿真、棒球棒的击打测试装配，整个球体的基准原点设在球心位置，所有曲面都是以原点为中心对称，装配时直接配合球心到对应安装位的中心就行，不需要额外调整基准面。球面的所有特征都做了参数化关联，如果要调整成青少年用的小号棒球，直接修改球体直径参数，缝线的路径、针脚数量、球皮厚度都会跟着关联更新，不用重新绘制草图。另外要注意的是，很多人做这类文体用品模型时会忽略拔模角度，如果后续要做棒球造型的注塑衍生品，比如塑料玩具棒球，这个数模的球皮分块线刚好可以作为模具的分型线，缝线的凸起部分做了0.5度的拔模斜度，直接导出到模具设计模块就能用，不需要再做几何修复。

平时做这类非工业传动类的零部件模型，很容易陷入“看起来像就行”的误区，但真要把模型用到实际生产、仿真环节，每一处曲面的曲率、每一个凸起的尺寸都要有实际依据，这个棒球模型的所有结构尺寸都参考了职业赛事用球的标准，没有做主观的艺术化修改，不管是用来做结构设计练习、渲染素材还是生产参考，都能满足精度要求。
