笔记本电源适配器外观结构三维数模

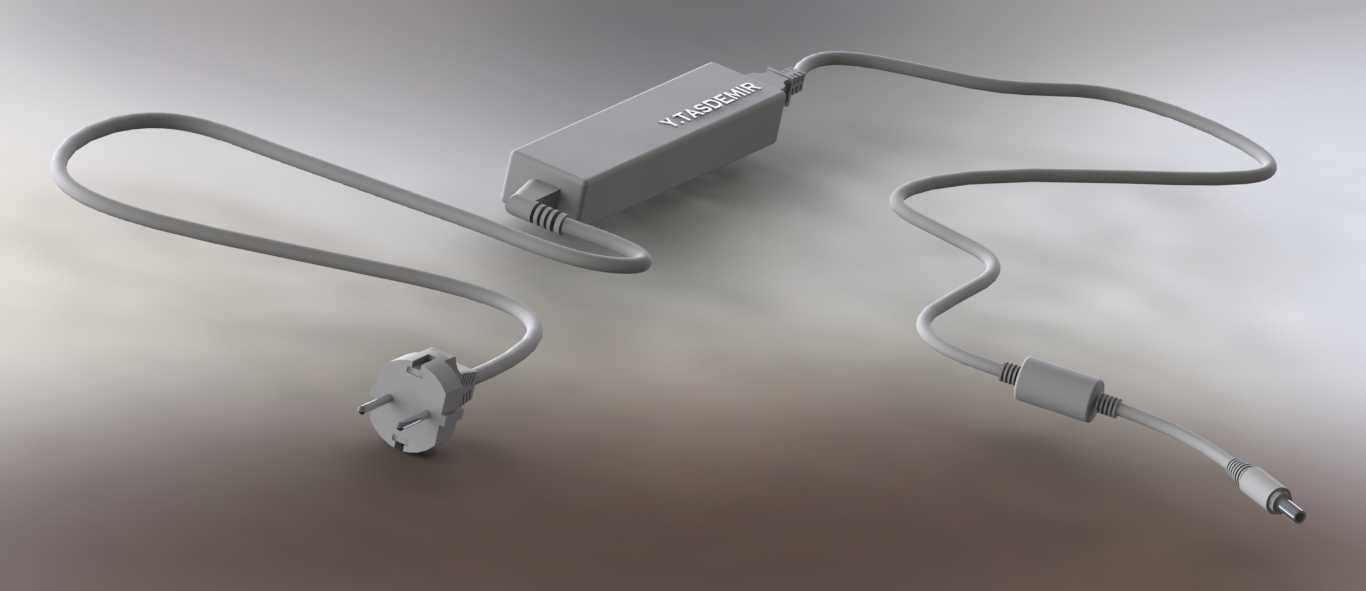

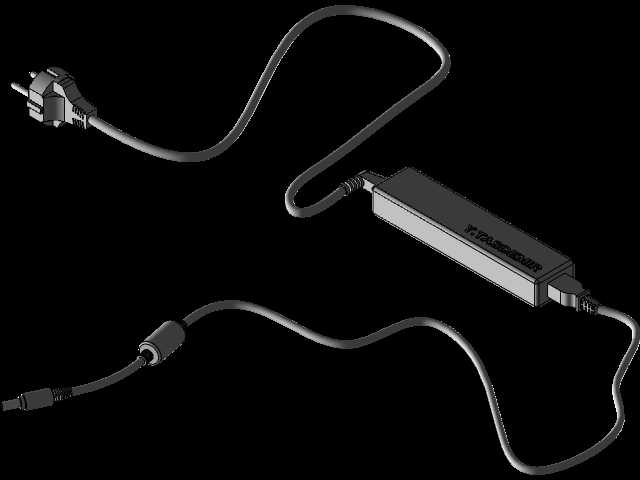

　　日常消费电子供电场景中，笔记本电源适配器是承担市电转换、设备稳定供电的核心外接组件，这款三维数模完整还原了墙插式适配器的全结构细节，覆盖主体塑壳、输入插头、输出DC接头、连接线缆四个核心部分，可直接用于消费电子配件结构教学、供电组件装配仿真、产品外观方案迭代等场景。从实际使用需求出发，这款适配器的主体采用长方体圆角塑壳结构，边角做R3-R5的圆弧过渡，既避免日常插拔、挪动过程中锐边磕碰划伤，也能减少塑壳注塑成型后的应力集中问题，主体外壳表面做细磨砂纹理处理，兼顾握持插拔的摩擦力与外观耐脏耐磨特性，壳体侧面预留的散热微缝在数模中做了等比例还原，缝隙宽度控制在0.8mm，既满足日常使用的通风散热需求，也能避免细小异物直接进入壳体内部触碰电路元件。

　　输入侧采用国标两级带接地插头结构，插头金属插片的厚度、间距完全符合GB 1002家用和类似用途单相插头插座的尺寸规范，插片与塑壳衔接处做了加厚的应力释放胶套，胶套长度12mm，采用渐变锥度结构，能有效缓冲日常插拔、线缆弯折时的应力，避免插片根部线缆因反复弯折出现线芯断裂、外皮破损的问题。输出侧的DC接头采用常见的圆头内针结构，接头金属外壳与内针的同轴度公差在数模中按实际生产要求控制在0.05mm以内，接头尾部同样设计了软胶应力释放结构，适配笔记本端插拔时的多角度弯折场景，连接线缆的直径按常规0.75平方毫米电源线的尺寸建模，线缆自然弯曲的弧度还原了常规PVC线材的弯折特性，数模中预留了线缆与主体、接头的装配定位基准，可直接用于后续的线缆弯折仿真、装配干涉检查工作。

　　从设计逻辑来看，这款适配器的整体尺寸控制在长85mm、宽35mm、厚22mm的区间内，属于常规65W功率段适配器的通用尺寸，主体重量按塑壳加内部电路的常规密度做了质量属性预设，可直接用于便携性仿真、包装堆叠强度测试等场景。建模过程中对所有配合面做了公差预留，上下塑壳的扣位结构按0.2mm的装配间隙设计，插头插片与内部PCB板的连接位预留了焊盘空间，DC接头的内针长度按常规插入深度10mm设计，避免实际使用中出现接触不良、插接过松的问题。

　　在实际工程应用中，这款数模可用于消费电子配件的结构设计参考，设计师可直接在其基础上调整壳体尺寸、更换插头规格来适配不同功率、不同销售地区的适配器产品开发需求，也可用于三维建模教学中的曲面建模、线缆布线练习案例，帮助初学者掌握带柔性线缆类产品的建模思路与装配约束方法。数模中所有外观细节均按实物等比例还原，包括壳体表面的标识印刷区域、插头金属片的倒角、线缆外皮的纹理细节，渲染效果可直接用于产品宣传图制作、电商详情页展示等场景，结构部分的拆分完全符合实际生产的装配逻辑，可直接导出工程图用于手板打样的尺寸参考。
