F1方程式赛车专用光头轮胎结构设计

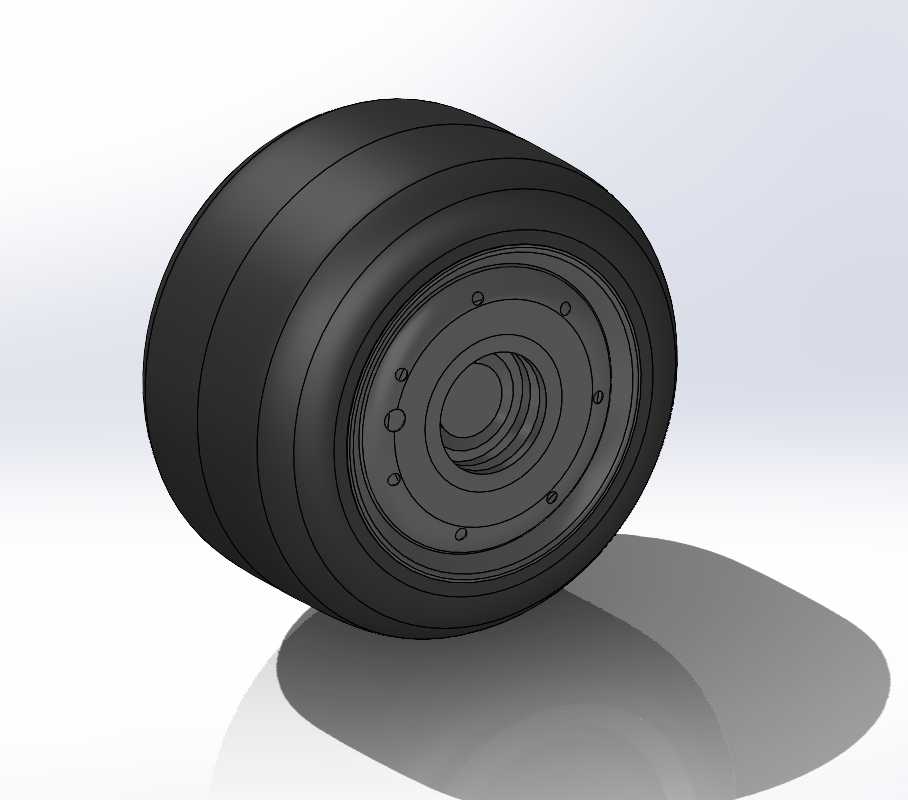

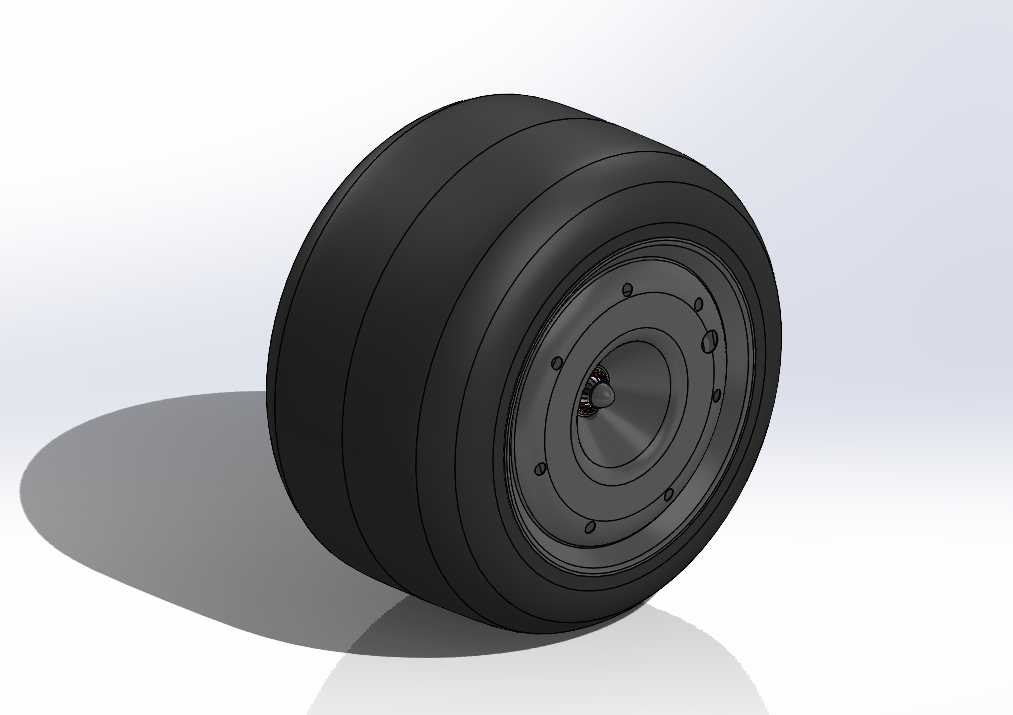

　　在场地竞速类赛车的行走系统设计中，轮胎作为直接与赛道表面接触的核心部件，其结构合理性直接决定了整车的抓地极限、弯道侧向支撑能力以及动力传递效率，尤其是方程式赛事所用的干地光头轮胎，没有民用轮胎的排水沟槽设计，整个胎面完全贴合铺装赛道表面，能够最大化接地面积，在干燥铺装路面上获取最高的附着系数。本次呈现的轮胎结构模型，完全参照F1干地赛事轮胎的实际工程参数搭建，整体采用无纹胎面搭配多螺栓固定轮毂的结构形式，胎体部分做了分层的结构示意，外层为高抓地力的胎面橡胶层，中部为带束层支撑结构，内部为气密层，能够完整还原赛事轮胎的内部层级分布，方便结构设计人员理解赛车轮胎与民用轮胎的结构差异。从实际应用场景来看，这类光头轮胎仅适用于干燥的铺装赛道场景，当赛道表面存在积水或者湿滑附着物时，无沟槽的胎面无法快速排出接地面的水膜，极易出现水滑现象导致车辆失控，因此赛事规则中也明确要求湿态赛事必须更换带有排水沟槽的雨胎，这一设计边界在建模过程中也通过胎面的完整弧面做了体现，整个胎面的弧度经过多轮曲率调整，匹配方程式赛车的负外倾角设定，在车辆过弯产生侧倾时，能够保证胎面尽可能完全贴合赛道表面，避免胎面局部偏磨导致的抓地力下降。

　　轮毂部分采用中央锁止搭配周向螺栓辅助固定的结构，不同于民用车辆的多螺栓轮毂固定形式，赛事轮毂需要满足快速换胎的需求，中央锁止机构能够在数秒内完成轮胎的拆装，周向布置的固定螺栓则用于承担大扭矩输出下的剪切力，避免急加速或者重制动时轮毂与轮轴之间出现相对位移。轮毂的中心孔做了阶梯式的定位结构，安装时能够与轮轴的定位轴颈完全贴合，保证轮胎的旋转同轴度，降低高速行驶时的动不平衡量，毕竟F1赛事中车辆的直线极速可以超过三百公里每小时，微小的动不平衡量都会引发方向盘的高频振动，影响车手的操控精度。在设计思路上，整个模型的搭建优先还原轮胎与轮毂的装配关系，胎体与轮毂的配合面做了过盈配合的尺寸预留，实际装配时需要通过专用的胎机压装，避免高速行驶中胎体与轮毂之间出现相对滑转。胎侧部分做了加厚处理，能够承受过弯时数倍于车重的侧向载荷，方程式赛车在高速过弯时的侧向加速度可以达到5G以上，胎侧如果刚度不足会出现严重的胎侧变形，导致胎面接地面积骤降，引发侧滑风险。

　　从安装边界来看，整个轮胎总成的轴向宽度、轮辋直径都严格匹配F1赛事的技术规则要求，轮辋的偏距设定保证轮胎安装后不会超出车身的空气动力学套件边界，避免轮胎转动时的乱流影响整车的空气动力学效率，轮毂内侧预留了刹车通风道的对接接口，能够将车头导入的冷却气流直接导向刹车卡钳与刹车盘，避免长时间重制动下刹车部件出现热衰减。胎面的橡胶部分在建模时做了均匀的厚度设定，实际赛事中轮胎的磨损量会直接影响整车的离地间隙与抓地表现，均匀的胎面厚度能够保证轮胎在整个工作寿命周期内的性能衰减曲线尽可能平缓，给车队的战术制定提供稳定的性能参考。

　　不同于民用轮胎追求长里程耐磨的设计取向，这类赛事轮胎的设计优先级是极致的抓地性能，胎面橡胶的配方会在工作温度达到90至110摄氏度时进入最佳工作状态，此时橡胶的粘附能力达到峰值，能够提供最强的纵向与侧向附着力，模型中胎面的光滑表面也对应了干地胎无花纹的设计特征，整个胎面没有任何沟槽雕刻，完全依靠橡胶本身的粘附力与赛道表面的微观粗糙度产生摩擦力。在轮毂的细节设计上，轮辐部分做了轻量化的掏空处理，在保证结构强度的前提下尽可能降低簧下质量，簧下质量的降低对于赛车的操控响应提升效果远高于簧上质量的减重，更小的簧下质量能够让悬挂系统更快速地跟随赛道表面的起伏变化，保证轮胎始终贴合赛道表面。轮辐的造型也兼顾了刹车散热的气流导向作用，车轮转动时轮辐能够像风扇叶片一样带动轮毂内部的空气流动，将刹车部件产生的热量快速带出，进一步提升刹车系统的热稳定性。整个轮胎模型的装配关系完整，所有配合面的尺寸公差都参照实际赛事部件的工程要求设定，既可以作为赛车行走系统的教学演示模型，也可以作为方程式赛车整车设计时的轮胎部件选型参考，帮助结构设计人员快速完成行走系统的布局匹配，减少重复建模的工作量。
