GoProHERO4运动相机精细结构数模

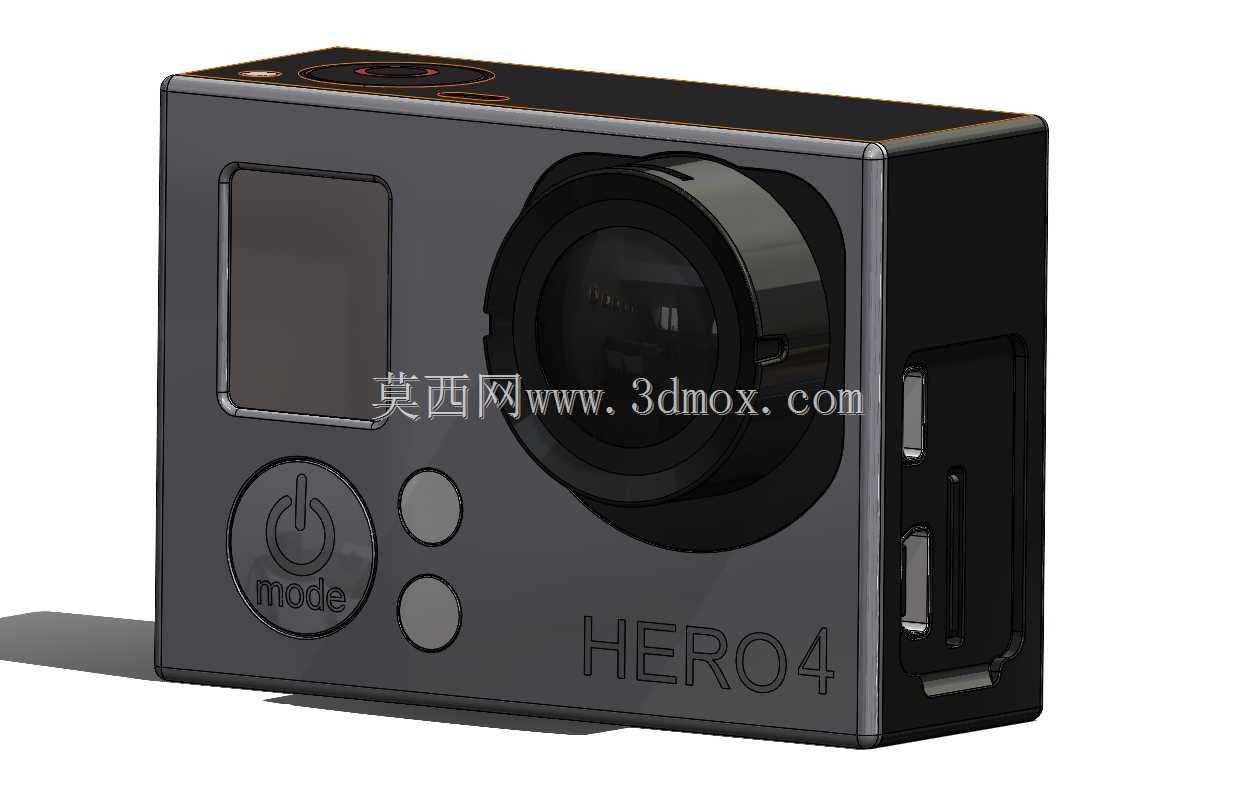

　　这套运动相机三维结构数模完整还原了HERO4机型的整机外观与内部装配边界，建模过程中优先对照实机测绘的外轮廓尺寸，机身主体采用方正带圆角的紧凑型布局，正面预留大尺寸镜头安装位，镜头外圈做阶梯式凸台结构，既保护镜片组件，也为外接滤镜、防水壳卡扣提供定位基准。正面左侧设置小型状态显示屏，屏幕四周做下沉式限位槽，装配时屏幕模组通过背胶贴合在槽内，边缘预留0.2mm的密封胶填充间隙，满足户外使用的防尘防水基础要求。

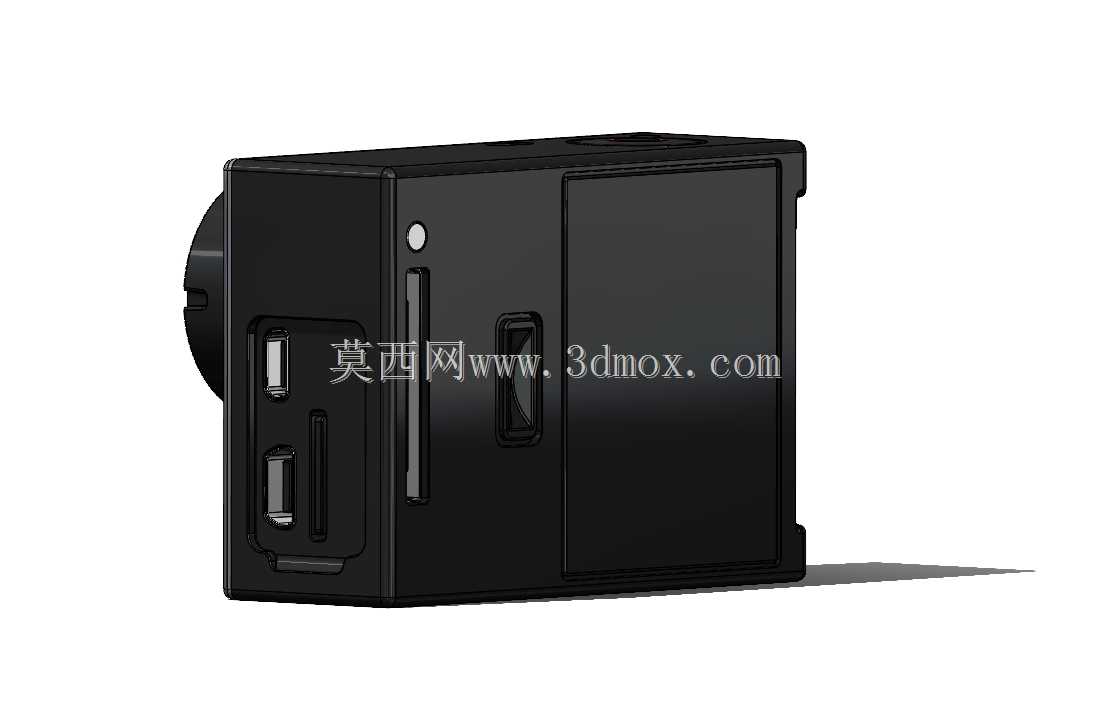

　　机身正面下方布置电源模式按键与两枚功能选择按键，按键采用圆形凸点设计，按键柱与外壳开孔之间预留0.15mm的活动间隙，按键根部设计一圈环形防水筋，配合硅胶按键垫实现按压手感与密封性能的平衡。机身侧面依次排布HDMI接口、Mini USB数据接口与存储卡插槽，所有接口位置都做了内凹处理，外接侧盖闭合后可以完全覆盖接口区域，侧盖转轴采用一体化薄胶位铰接结构，无需额外金属铰链即可实现反复开合，减少零件数量同时降低整机重量。

　　顶部设置录制触发按键与麦克风拾音孔，拾音孔采用微孔阵列布局，孔位下方预留防水透气膜的安装空间，既保证声音采集通畅，也能阻挡液体与粉尘进入机身内部。机身背面为电池仓开合区域，数模中完整还原了电池仓的卡扣结构与电池适配型腔，型腔尺寸匹配标准运动相机锂电池的外形公差，仓盖边缘设计整圈密封凸筋，合上仓盖后凸筋压紧硅胶密封圈，实现仓体的密封防护。

　　从实际应用场景来看，这类便携运动相机广泛用于户外骑行、水下拍摄、运动记录、车载影像采集等场景，结构设计全程围绕轻量化、抗冲击、易拆装展开。整机外壳采用硬质注塑成型思路，数模中所有外壳壁厚控制在1.8mm-2.2mm之间，转角位置全部做圆角过渡，避免注塑过程中出现应力集中，同时跌落时可以分散冲击力。镜头周边的壳体做局部加厚处理，厚度提升至3mm，用来承载镜头模组的重量，同时避免外力碰撞直接损伤镜头光轴。

　　建模时拆分了前壳、后壳、镜头装饰圈、按键、侧盖、仓盖等独立零件，各零件之间的止口配合位置预留0.3mm的装配间隙，止口搭接宽度设计为1.2mm，既保证壳体拼接后外观缝隙均匀，也为超声波焊接或者卡扣装配提供足够的结合面积。机身底部预留标准三脚架安装螺孔的凸台结构，凸台内部嵌入金属螺母的安装位，直接在塑料壳上攻丝无法满足反复拆装的强度要求，嵌入铜螺母后可以兼容所有标准摄影支架、自拍杆、车载固定座的安装需求。

　　针对防水壳、保护边框这类外接配件的开发，这套数模也完整提供了机身所有外凸特征的边界尺寸，配件设计时可以直接参照机身外轮廓做避让，卡扣位置对应机身侧面的凹槽点位，保证配件装配后不会出现干涉、松脱的问题。内部型腔的布局也充分考虑了主板、电池、镜头模组的堆叠关系，镜头光轴与机身基准面的垂直度在建模时做了约束，避免装配后出现画面倾斜的问题，各元器件之间预留散热间隙，长时间录制时机身内部的热量可以通过壳体均匀散出，不会出现局部热量堆积的情况。
