卧式三相异步驱动电动机结构

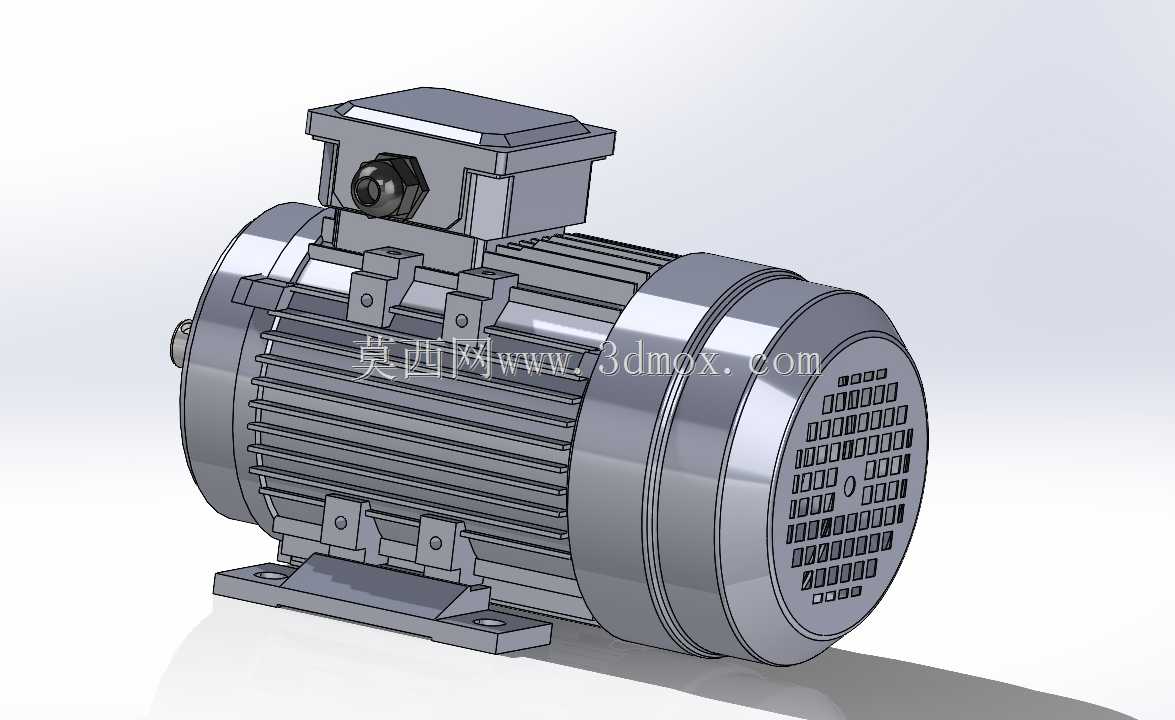

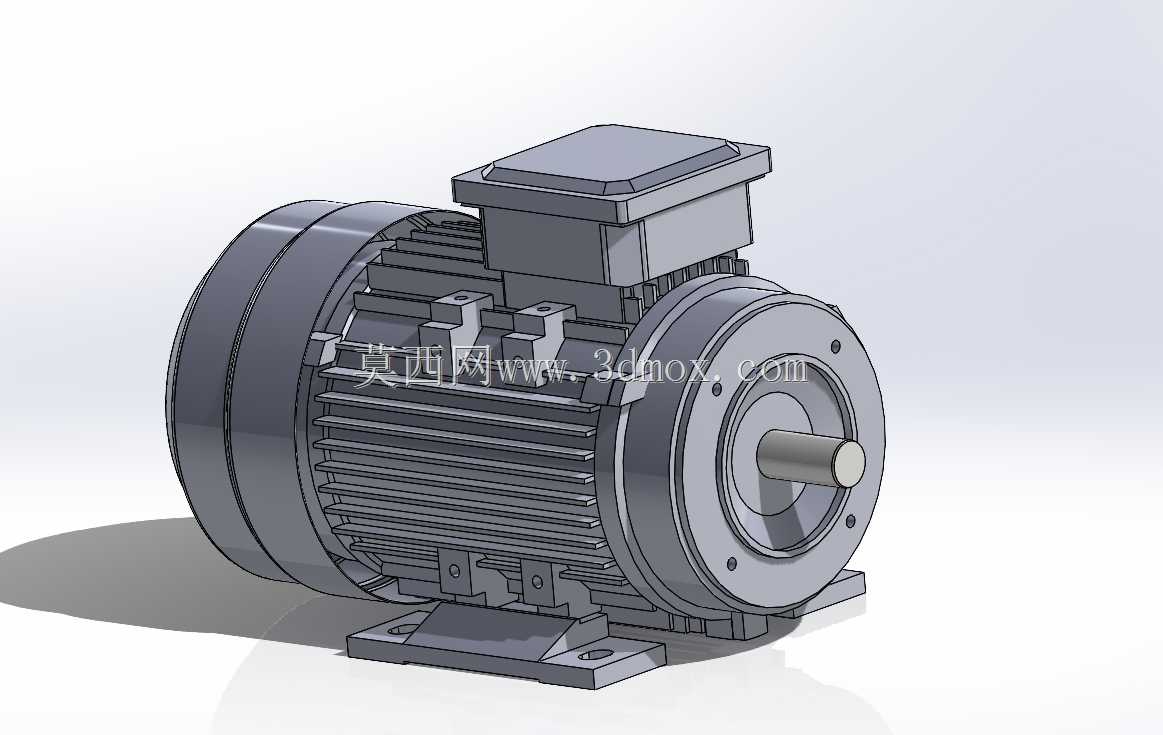

　　该结构呈现的是一台卧式底脚安装电动机，常用于机床辅机、输送线、风机、泵组以及小型自动化设备中的旋转动力输出。整机以圆筒形机座为主体，前端采用法兰端盖定位输出轴，后端布置风罩与冷却风路，顶部设置独立接线盒，底部通过铸造底脚与设备机架连接，能够在较紧凑的空间内完成动力单元布置。

　　从实际使用角度看，这类电机的核心作用是将电能转换为稳定的旋转机械能。输出轴位于前端盖中心，轴伸段用于安装联轴器、带轮、链轮或直接连接减速机构。前端盖圆周布置螺栓孔，既承担轴承室的定位功能，也保证转子与定子之间保持均匀气隙。机座外表面连续分布轴向散热筋，筋条沿筒体方向延伸，可增大与空气的接触面积；后端风叶随转子转动时，气流沿散热筋表面通过，将绕组和铁芯产生的热量带走。对于连续运行的生产线设备，这种外散热结构能够降低局部热积聚，使电机在长期负载下保持较稳定的工作状态。

　　建模时需要重点把握几个装配边界。底脚是整机安装基准，底面应保持平直，底脚上的长圆孔或螺栓孔中心距决定电机与机架的适配关系；轴伸直径、键槽位置和轴端到安装面的高度，会直接影响联轴器对中以及带轮张紧。顶部接线盒与机座之间通过盒座连接，盒体轮廓高出主筒体，在设备布局时不能与上方护罩、管线或机架横梁发生干涉。接线盒侧面通常预留电缆引入位置，三维布置中应留出线缆弯曲半径和检修操作空间。

　　结构细节上，机座散热筋并非单纯装饰特征，其高度、间距和走向影响壳体刚度与散热效率。端盖外缘与机座止口形成同轴配合，装配后可约束轴承位置；吊环或吊装结构在较大机座号中用于搬运，小型机型则可通过底脚和机座外圆完成安装。前端输出轴周围保留密封和轴承容纳区域，后端风罩外形圆润，既保护风叶，也引导冷却风进入散热通道。

　　在设备选型与结构校核阶段，该模型可用于检查电机与防护罩、传动件、地脚螺栓和接线线缆之间的空间关系。布置机床或输送设备时，工程师通常先固定底脚安装面，再以轴中心线为基准校核被驱动轴的同轴度；若采用带传动，还需结合中心距调整滑轨位置。整机外形虽然规则，但接线盒凸起、风罩外径、底脚长度和轴伸长度共同构成了不可忽略的安装包络，在密集设备排布中需要逐一确认，以避免后期装配时出现碰撞、维护空间不足或对中困难等问题。
