儿童脚踏玩具自行车结构设计方案

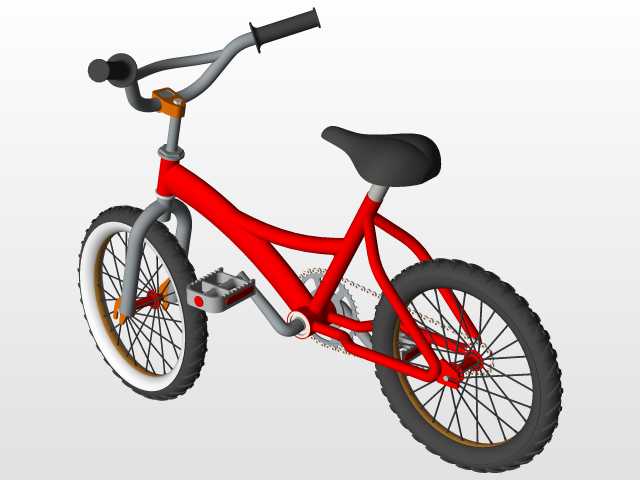

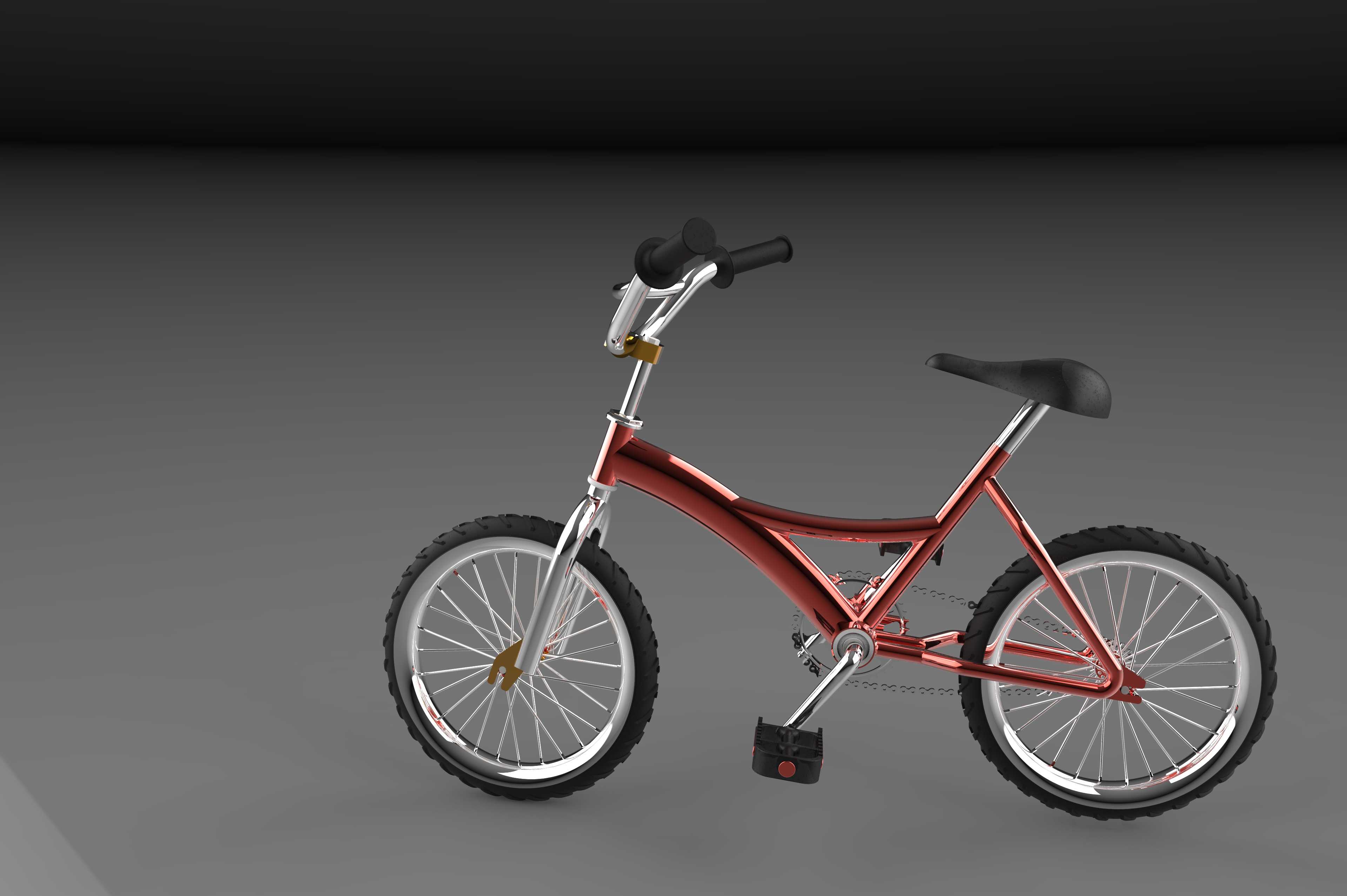

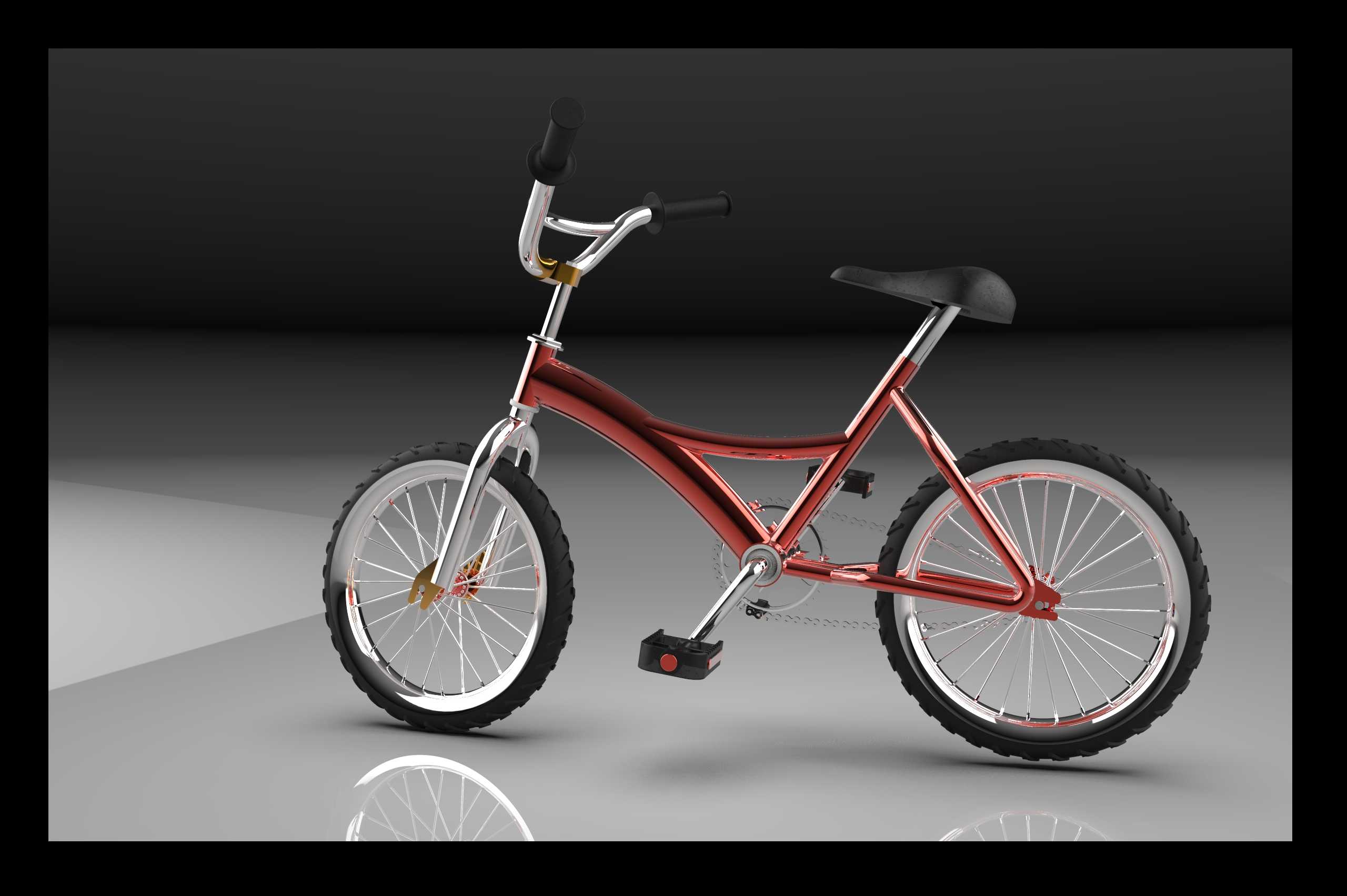

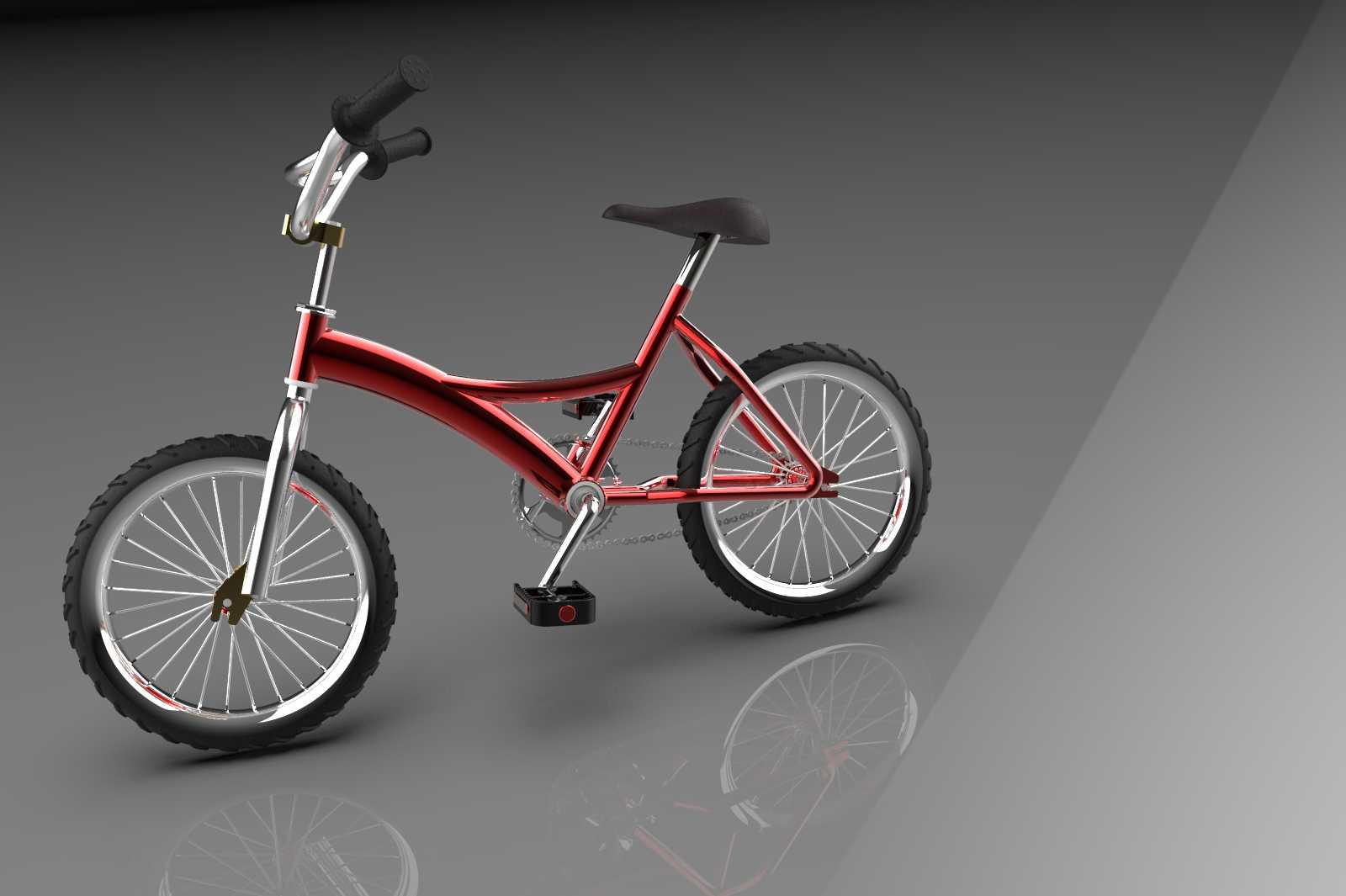

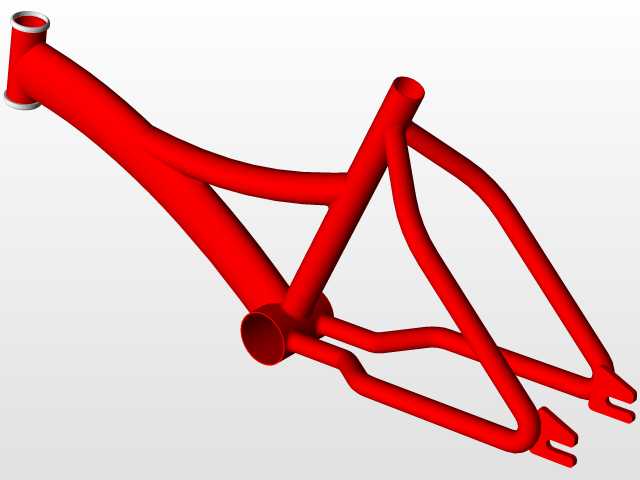

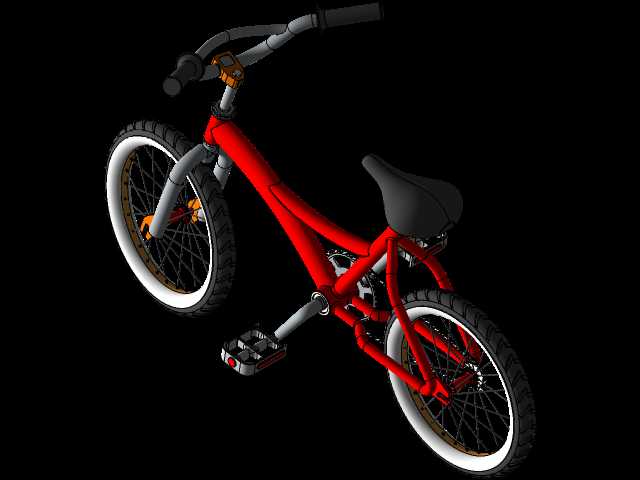

　　这款两轮脚踏骑行的童车结构，主要面向低龄儿童的户外玩耍、平衡感训练场景使用，整体结构完全参照真实自行车的传动逻辑做等比例缩小，同时针对儿童使用的安全需求做了多处结构优化，没有冗余的装饰性结构，所有外露部件都做了圆角过渡处理，避免儿童使用过程中出现磕碰划伤的问题。从结构布局来看，整车采用经典的菱形车架布局，上管、下管、立管、后上叉、后下叉通过焊接方式组成一体式车架主体，车架管材采用空心圆管结构，在保证结构强度满足儿童体重承载要求的前提下，尽可能降低整车自重，方便儿童挪动和操控。车架前管位置配合碗组结构连接前叉与车把组件，前叉采用单侧肩控式结构，叉腿位置预留了标准的前轮轴安装位，车把组件采用直把设计，把套位置做了防滑纹理处理，把横两端加装了橡胶防护堵头，避免儿童摔倒时把端戳伤。车座通过座管插入车架立管的结构实现高度调节，座管与立管之间采用快拆夹环锁紧，无需额外工具即可根据儿童的身高调整座垫高度，适配不同身高阶段的使用需求，座垫表面采用弧形人体工学曲面，贴合儿童臀部轮廓，长时间骑行也不会产生明显的不适感。

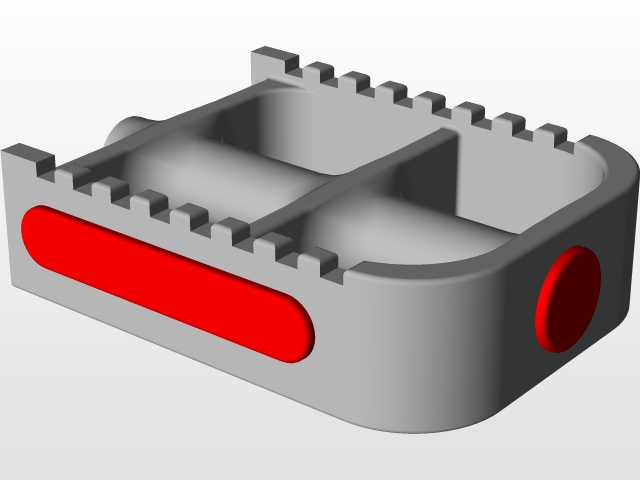

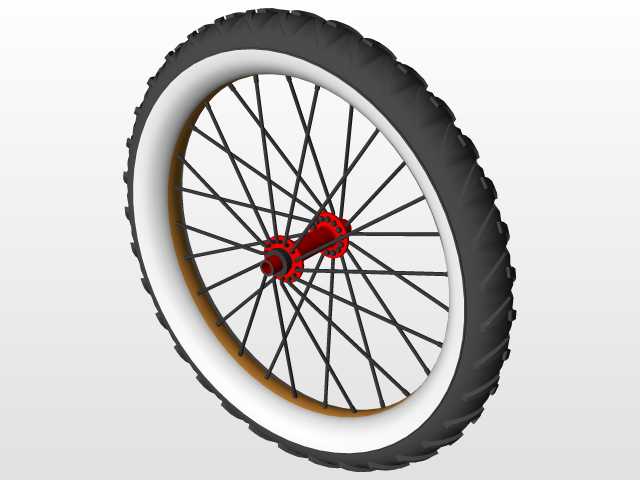

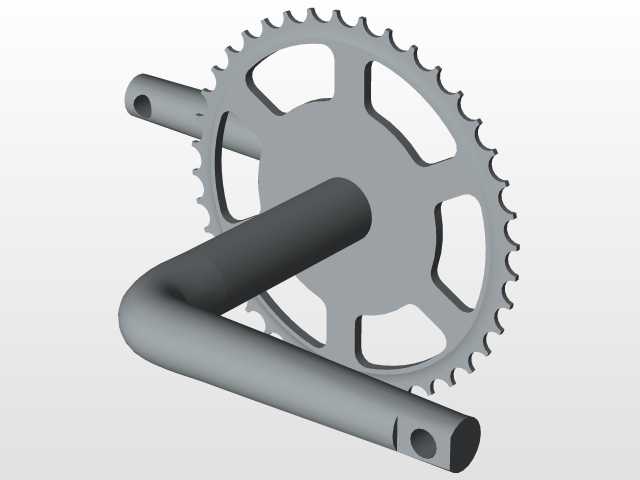

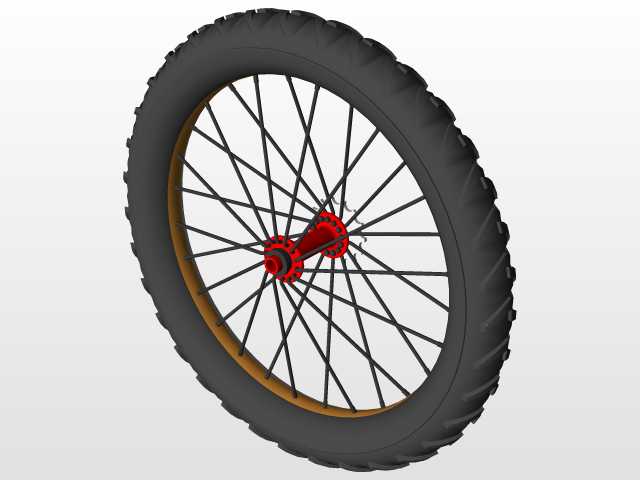

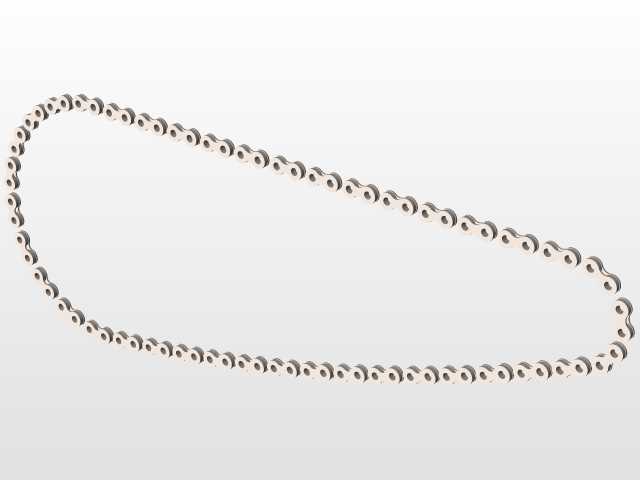

　　传动系统部分完全复刻了成人自行车的链传动结构，中轴位置安装有曲柄与脚踏组件，脚踏表面做了防滑齿纹设计，增大鞋底与脚踏的摩擦力，避免骑行过程中出现脚滑脱脚的问题，牙盘通过链条与后轮轴位置的飞轮连接，飞轮采用单速结构，没有复杂的变速组件，降低结构故障率，也更适合低龄儿童的操作能力，不需要额外学习变速操作即可正常骑行。轮组部分采用辐条式结构，前后轮均采用等径钢丝辐条交叉编织的方式连接花鼓与轮圈，轮圈外侧安装有橡胶充气轮胎，轮胎表面设计有浅块状防滑胎纹，在平整的水泥路面、柏油路面以及小区内的塑胶路面都能提供足够的抓地力，同时橡胶轮胎本身的弹性可以过滤路面的细小颠簸，提升骑行的舒适感。

　　制动系统采用后轮抱刹结构，刹车手柄安装在车把右侧位置，通过刹车线连接后轮的刹车器，捏下刹车手柄即可带动刹车皮抱紧后轮轴的刹车鼓，实现减速制动，刹车的制动力度做了适配调整，不会出现制动力过大导致后轮抱死摔车的问题，同时刹车手柄的握距做了缩小处理，适配儿童较小的手型，不需要用很大的握力即可捏动刹车。从安装边界尺寸来看，整车长度控制在1米左右，车把宽度在45厘米上下，座垫最低高度距离地面约30厘米，最高可调节至40厘米左右，整车重量控制在5公斤以内，既保证结构稳定性，也不会因为过重导致儿童摔倒时无法及时撑住车身。

　　在实际使用场景中，这款结构除了作为儿童玩具使用之外，也可以作为儿童平衡感训练、骑行技能入门的训练器材，相比平衡车增加了脚踏传动结构，可以帮助儿童更快掌握脚踏骑行的动作要领，为后续使用更大尺寸的儿童自行车打下基础。设计过程中针对儿童使用的受力特点做了结构强度校核，车架、前叉、轮轴等核心承重部件都能承受不低于50公斤的静载荷，完全满足3-6岁儿童的体重承载需求，所有转动部件都加装了防尘护套，避免户外使用时灰尘、泥沙进入转动间隙导致卡滞，延长结构的使用寿命，同时所有外露的紧固件都采用内六角螺丝，螺丝端部不突出于安装面，避免勾挂衣物或者划伤皮肤。
