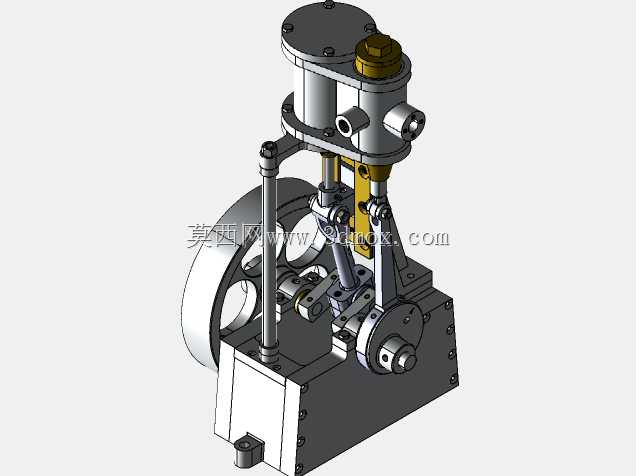

单缸立式往复式蒸汽机结构设计

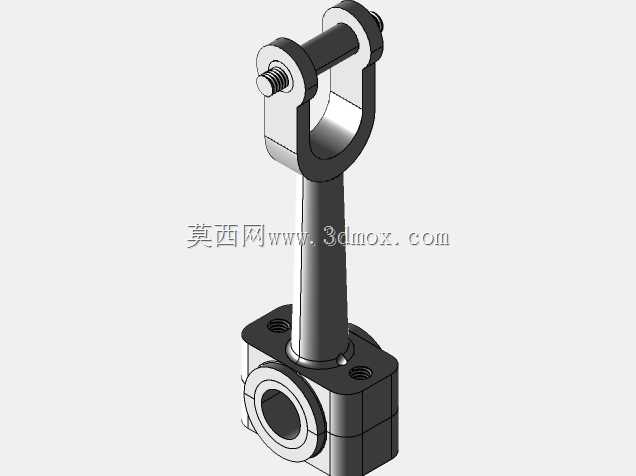

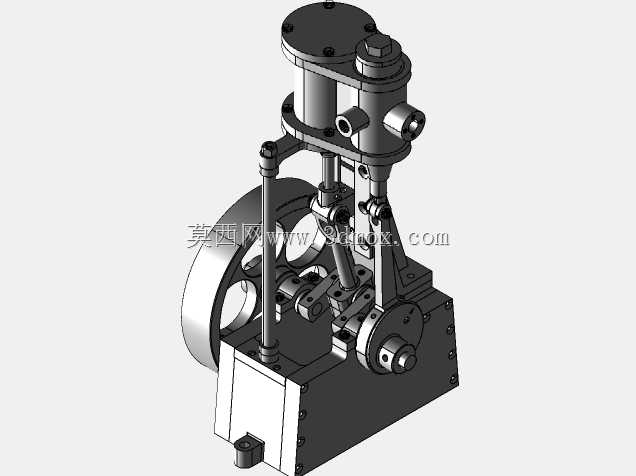

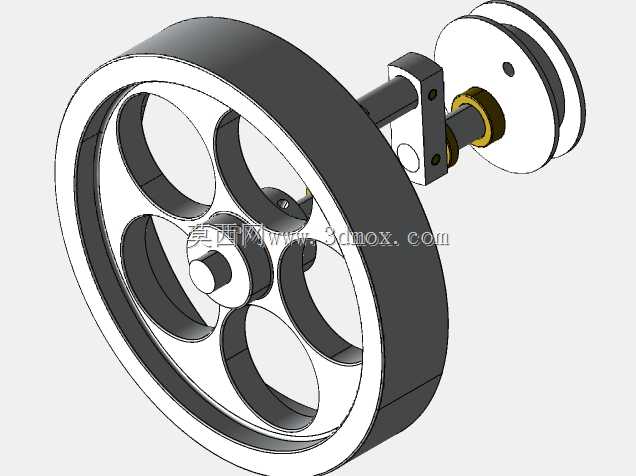

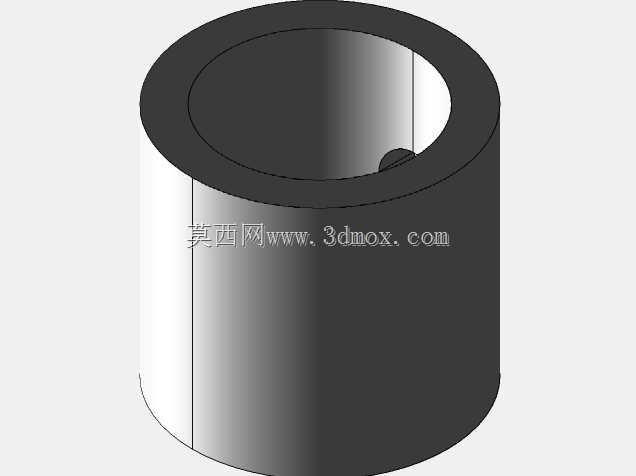

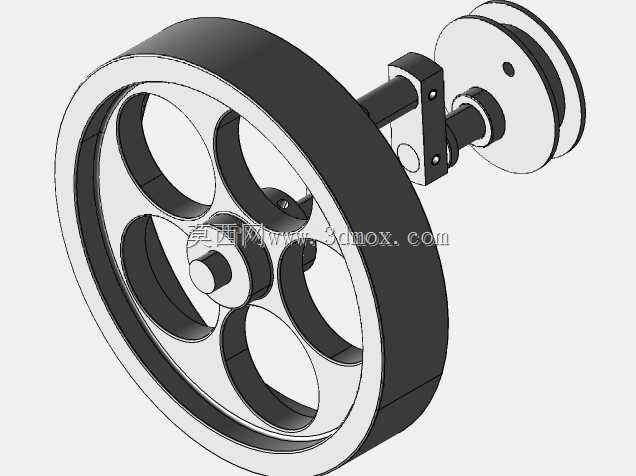

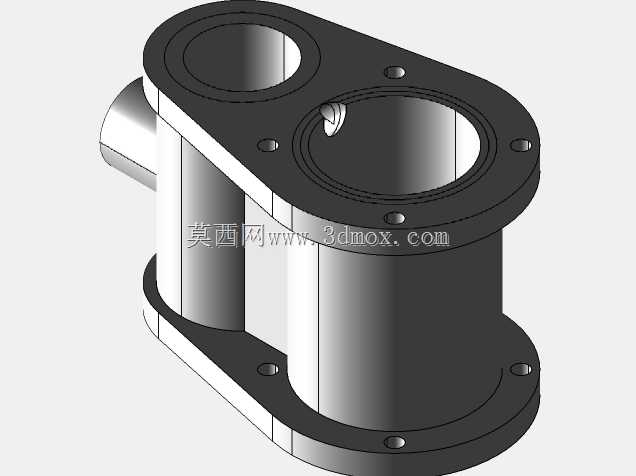

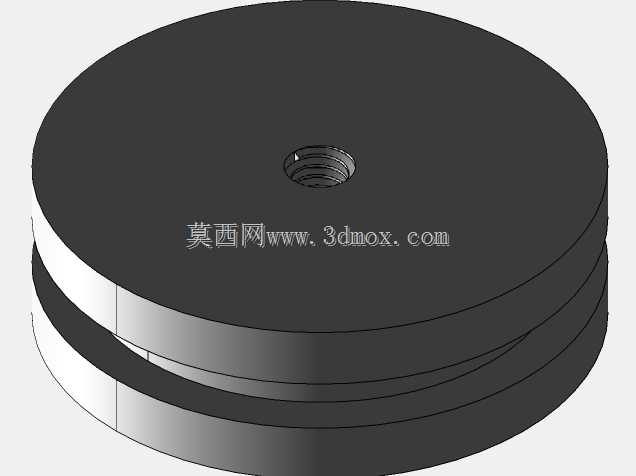

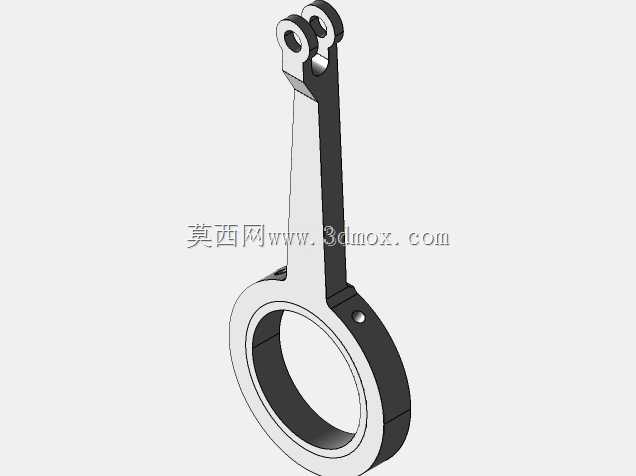

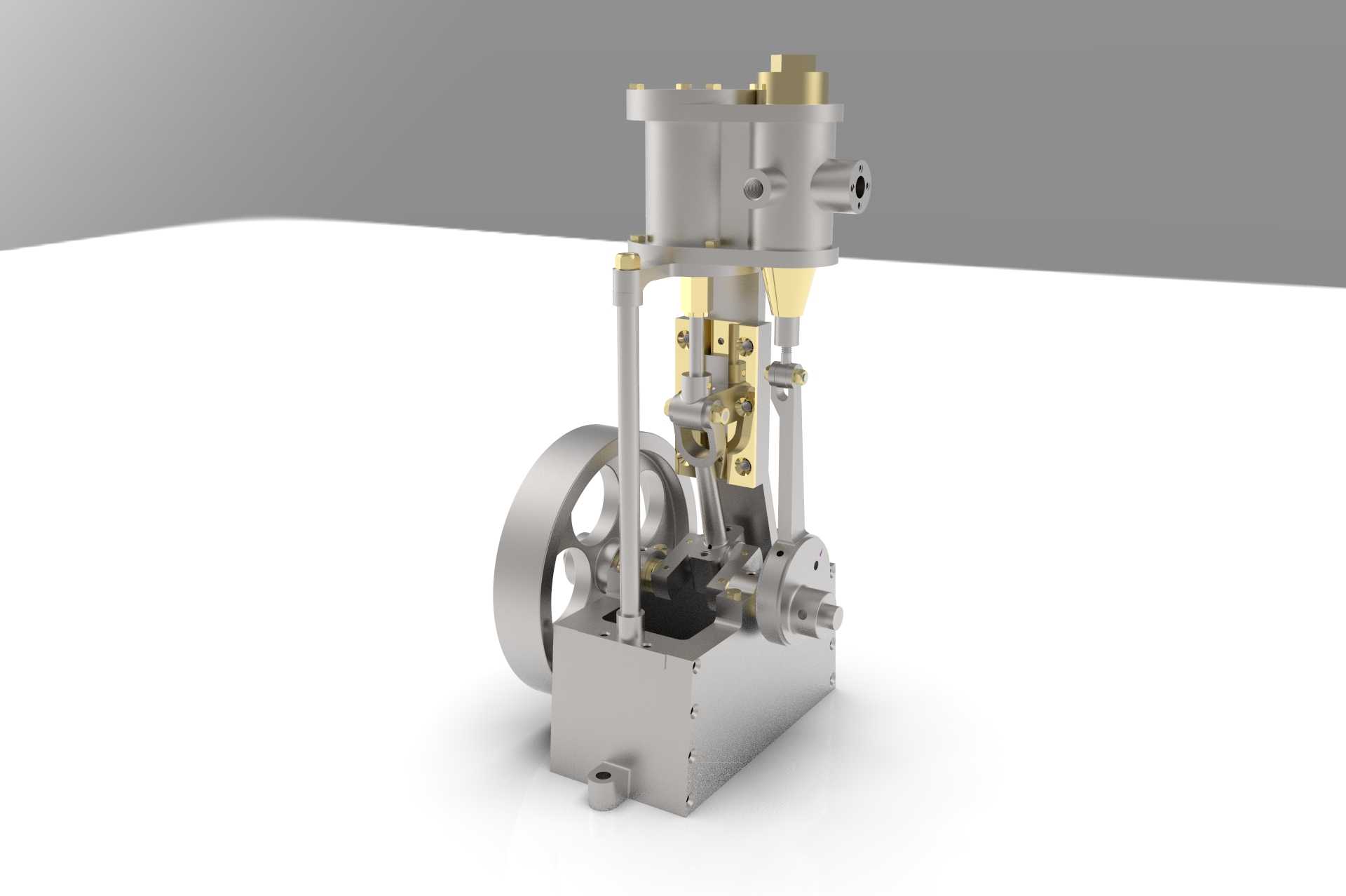

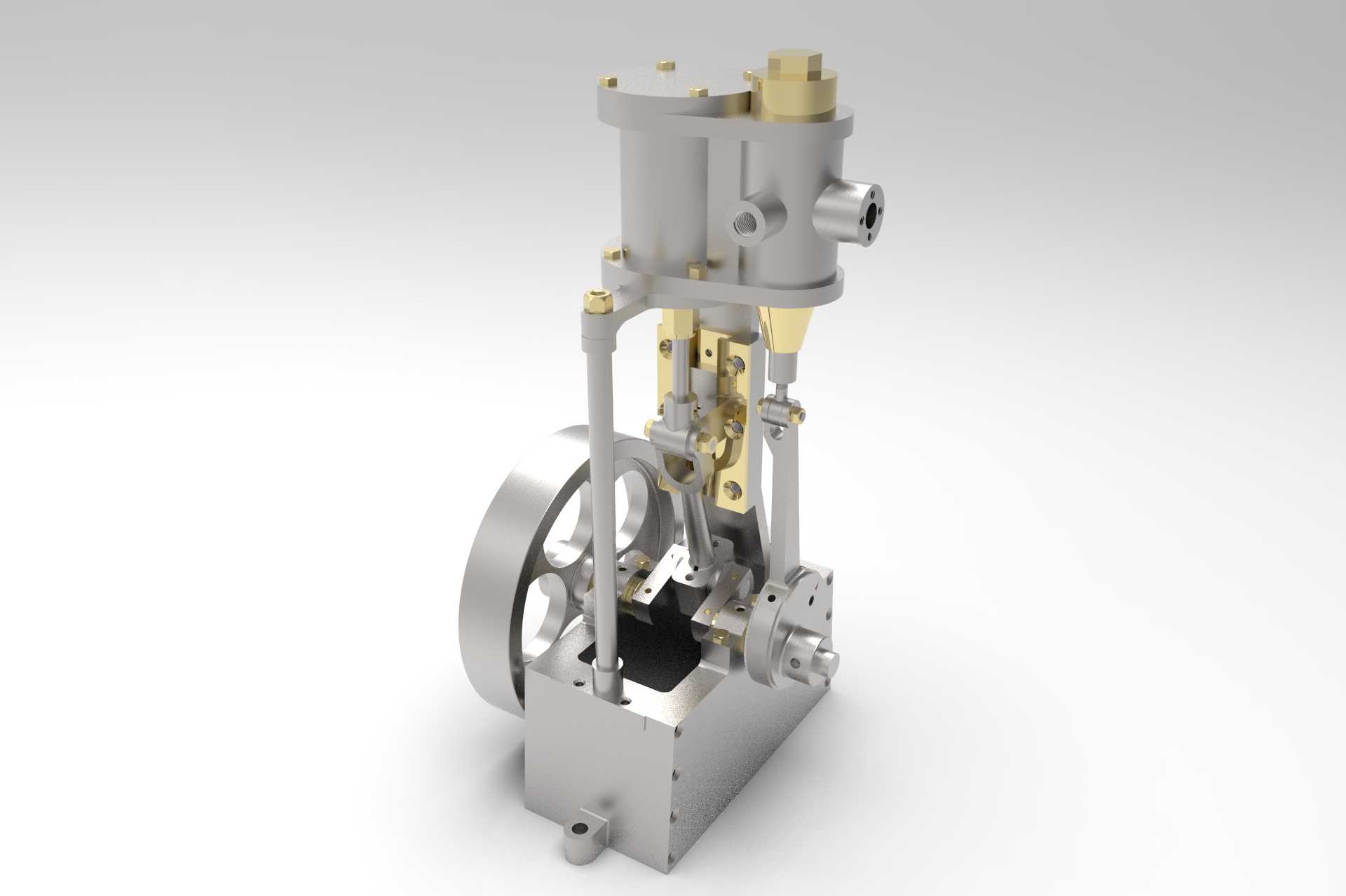

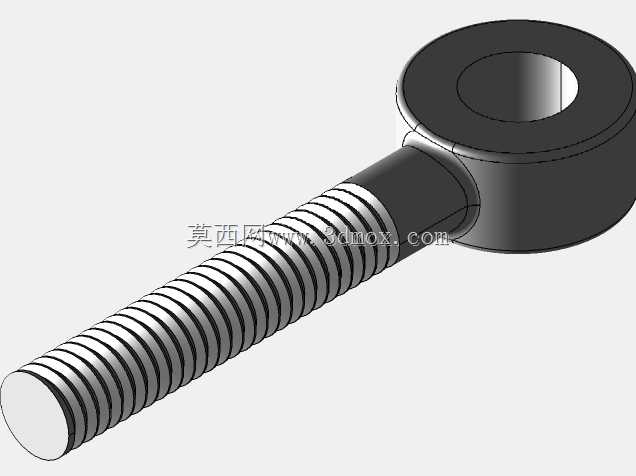

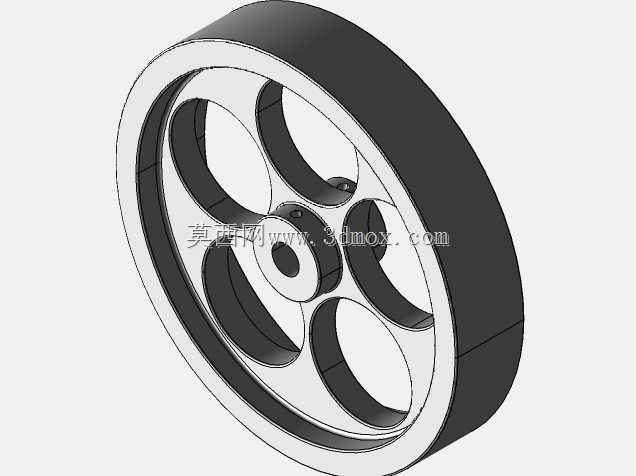

这款单缸立式蒸汽机的结构设计，完全围绕小型热机的动力输出特性展开，整体采用立式排布的框架式结构，将汽缸、配气机构、曲柄连杆传动组、飞轮组件沿垂直方向依次集成布置，最大程度压缩了设备的水平安装占地空间，适配小型动力演示装置、复古动力模型、微型教学实验台的安装需求。从实际功能逻辑来看，设备以蒸汽作为工作流体，通过配气机构将压力蒸汽按做功时序送入汽缸腔室，推动活塞做直线往复运动，再经由十字头结构连接的连杆，将直线推力传递给曲轴，最终转化为飞轮端的旋转扭矩输出，整套传动链路的运动副都做了同轴度限位设计，避免往复运动过程中出现偏磨卡滞的问题。设计过程中优先考虑了运动部件的安装检修便利性，汽缸与上部阀组采用法兰式连接结构，无需拆解下部机架即可完成配气组件的调试与密封件更换；下部曲轴箱采用一体式铸造基座，预留了四个对称的安装固定孔位，可直接通过螺栓固定在安装基座上，安装边界的孔位公差按通用小型动力设备的安装规范设定，适配多数实验台架的安装孔距。飞轮布置在曲轴的输出端一侧，除了储存做功冲程的能量、带动曲轴越过止点保证运转连续性之外，还可通过带轮或联轴器外接负载，实现动力的对外输出，可用于小型发电机驱动、教学模型演示、复古动力装置改装等场景。配气机构的滑阀与活塞运动通过偏心轮实现时序联动，无需额外的控制单元即可完成进排气的自动切换，结构可靠性更高，适合长时间连续运转的工况。所有运动部件的润滑点位都预留了注油通道，日常维护时无需拆解主体结构即可完成润滑保养，立式的结构布局也让润滑油可以依靠重力回流到下部曲轴箱，减少了润滑系统的额外结构设计。汽缸外壁做了加厚处理，既可以承受一定的蒸汽工作压力，也能减少蒸汽的热量散失，提升热能利用效率；连杆与十字头的连接采用可调式结构，可通过调整螺栓补偿运动副的磨损间隙，延长设备的整体使用寿命。
