轮毂电机配套螺旋弹簧液压减震结构

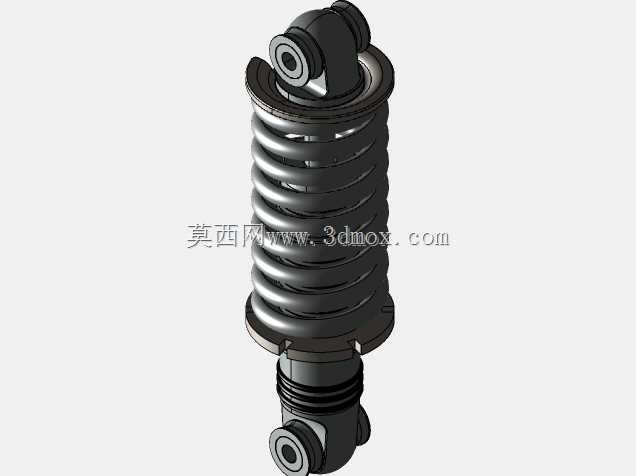

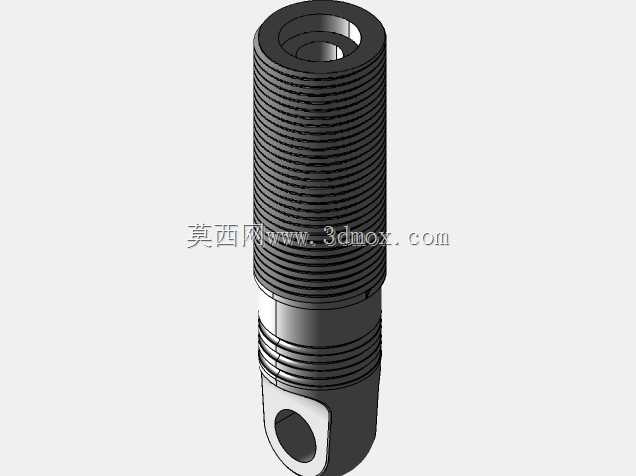

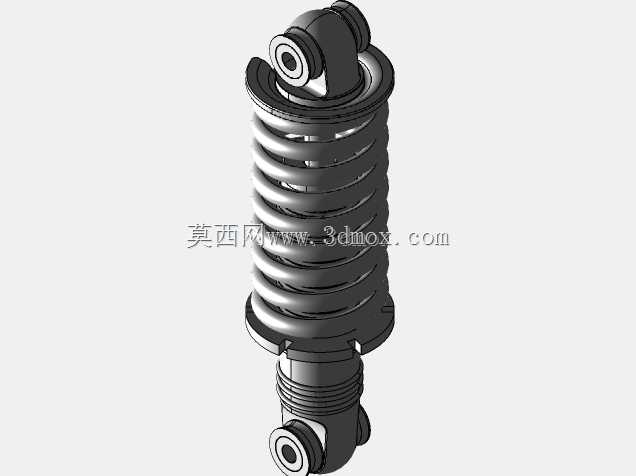

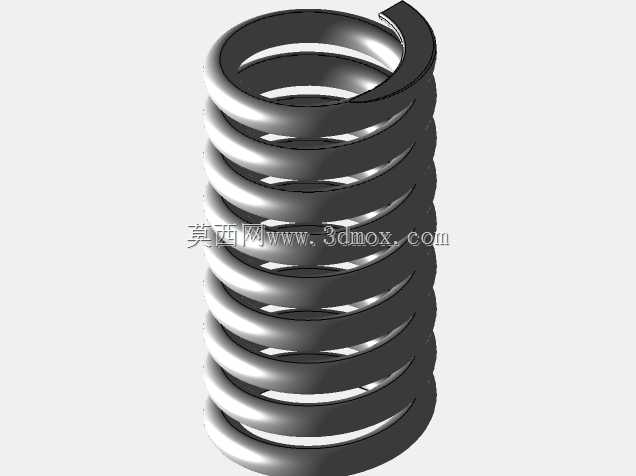

　　这类减震结构常配套轮毂电机使用，在低速电动代步车、轻型电动摩托、小型非道路电动作业设备的行走机构中应用广泛，核心作用是吸收路面传递的冲击脉冲，将冲击动能通过液压阻尼与弹簧形变转化为热能耗散，避免刚性冲击直接传递至车架与搭载的轮毂电机本体，既提升驾乘或作业过程的平顺性，也能降低振动对电机绕组、轴承等精密部件的疲劳损伤。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与单筒液压阻尼芯同轴布置的方案，弹簧选用等节距圆柱螺旋结构，刚度曲线线性度好，在常规压缩行程内可提供稳定的支撑力，应对铺装路面的小幅颠簸时响应足够灵敏；阻尼芯两端采用鱼眼接头结构，安装时可自适应小角度摆动，抵消车架与行走轮安装位之间的角度偏差，避免运动过程中出现卡滞。

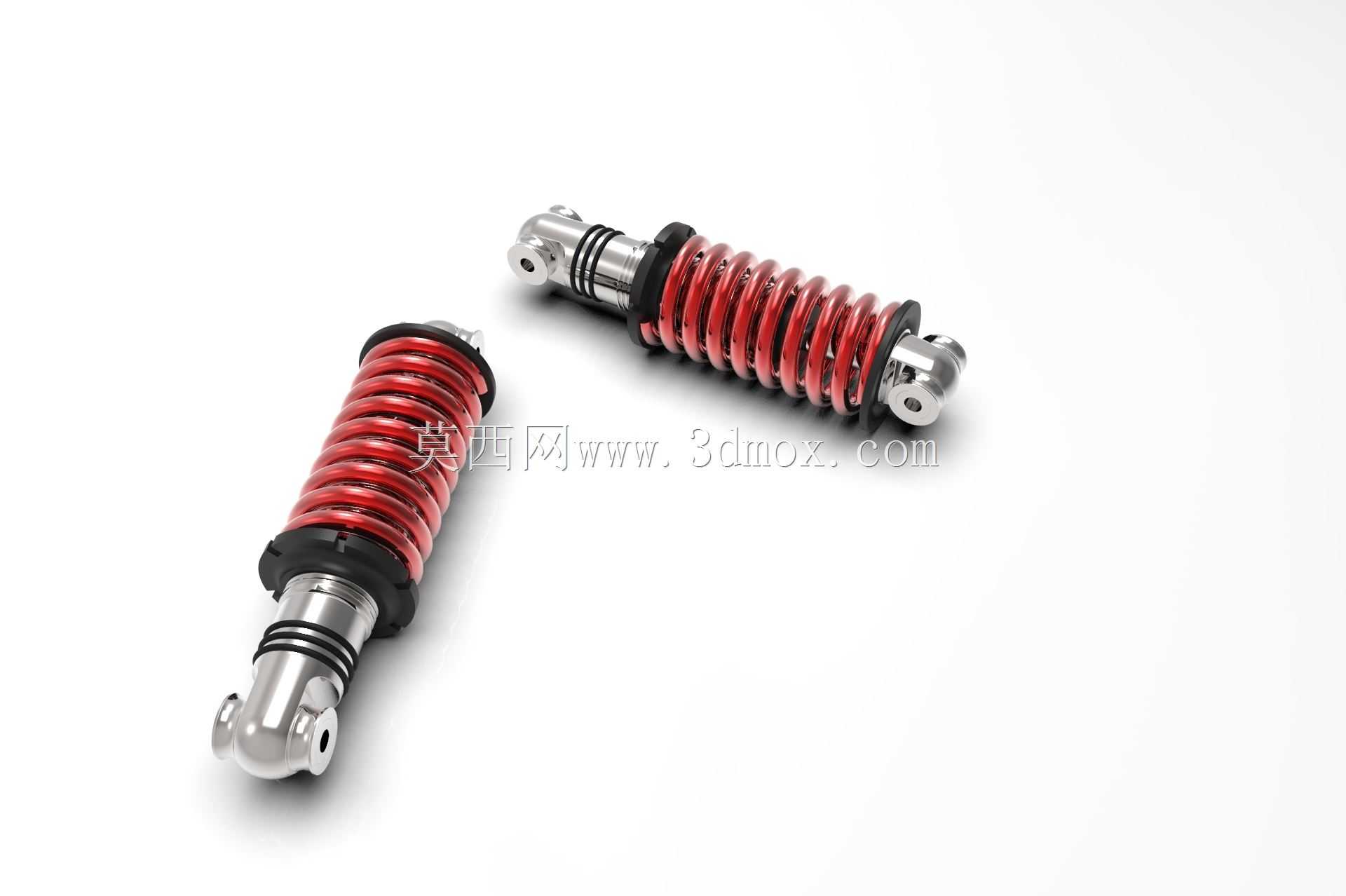

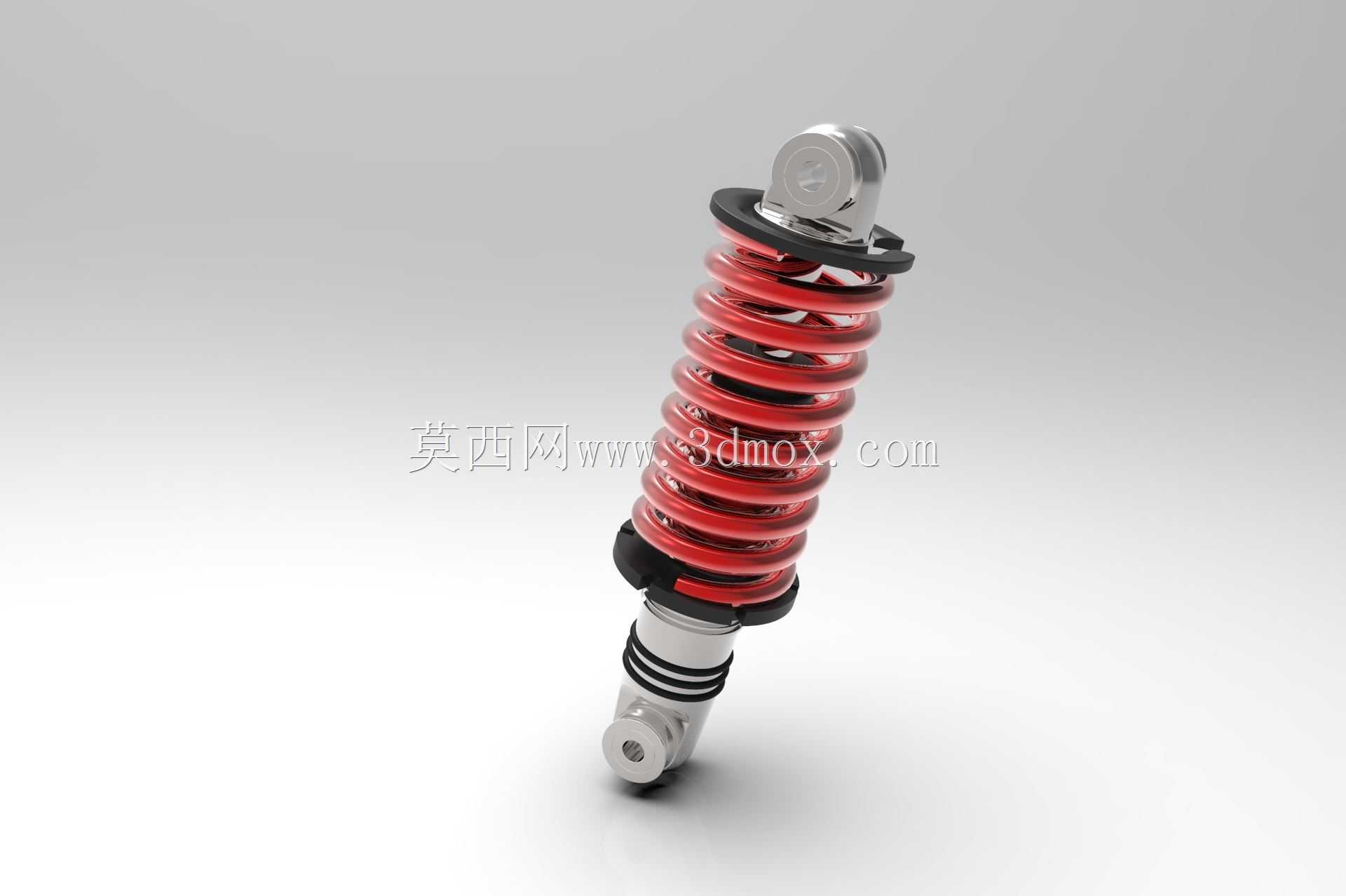

　　设计时需要重点关注安装边界尺寸，两端安装孔的中心距决定了减震的最大与最小工作长度，选型时要匹配悬架的跳动行程，预留足够的压缩余量，防止极限冲击下弹簧并圈或阻尼芯触底；弹簧的中径、线径参数直接匹配额定承载能力，针对轮毂电机的搭载重量，弹簧刚度需要经过匹配计算，既要避免过硬导致缓冲效果不足，也要防止过软造成悬架打底、电机磕碰车架的问题。阻尼阀系的设计采用常规的通孔加阀片结构，压缩与复原行程提供不同的阻尼力，复原行程阻尼力略大于压缩行程，可快速抑制弹簧压缩后的往复弹跳，让车轮快速贴附路面，保证轮毂电机的动力输出始终贴合地面，不会因为轮端跳离地面出现动力空耗。外表面的弹簧做了红色涂装处理，既可以起到防锈蚀的作用，

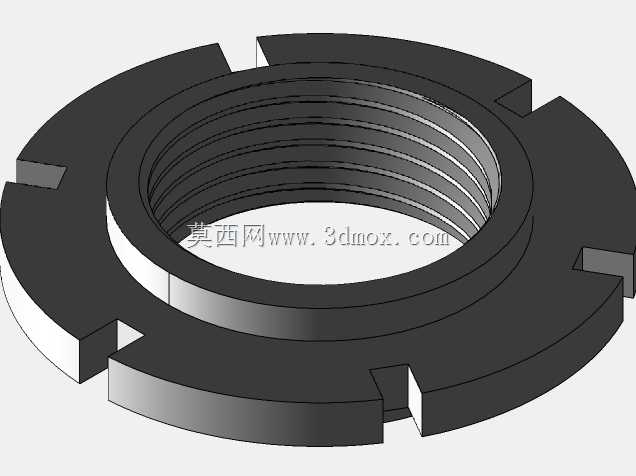

　　也能在设备维保过程中快速识别部件状态，观察弹簧是否出现断裂、形变超差的问题；阻尼芯的外露活塞杆做了硬铬镀层处理，表面粗糙度控制在较低水平，降低油封的磨损速率，延长密封件的使用寿命，减少液压油渗漏的概率。实际装配过程中，两端的鱼眼接头需要配套对应的销轴与锁紧螺母，安装时要保证销轴的轴线与车轮摆动轴线平行，避免减震工作时承受额外的径向力，造成活塞杆弯曲、密封件偏磨漏油的问题。日常运维中，可通过观察活塞杆表面是否有油液渗漏、弹簧是否出现漆层开裂伴随形变的情况，判断部件是否需要更换，这类结构的减震部件结构简单可靠，维护成本低，非常适合轻型电动行走设备的配套使用。
