便携自锁式5米钢卷尺结构造型设计

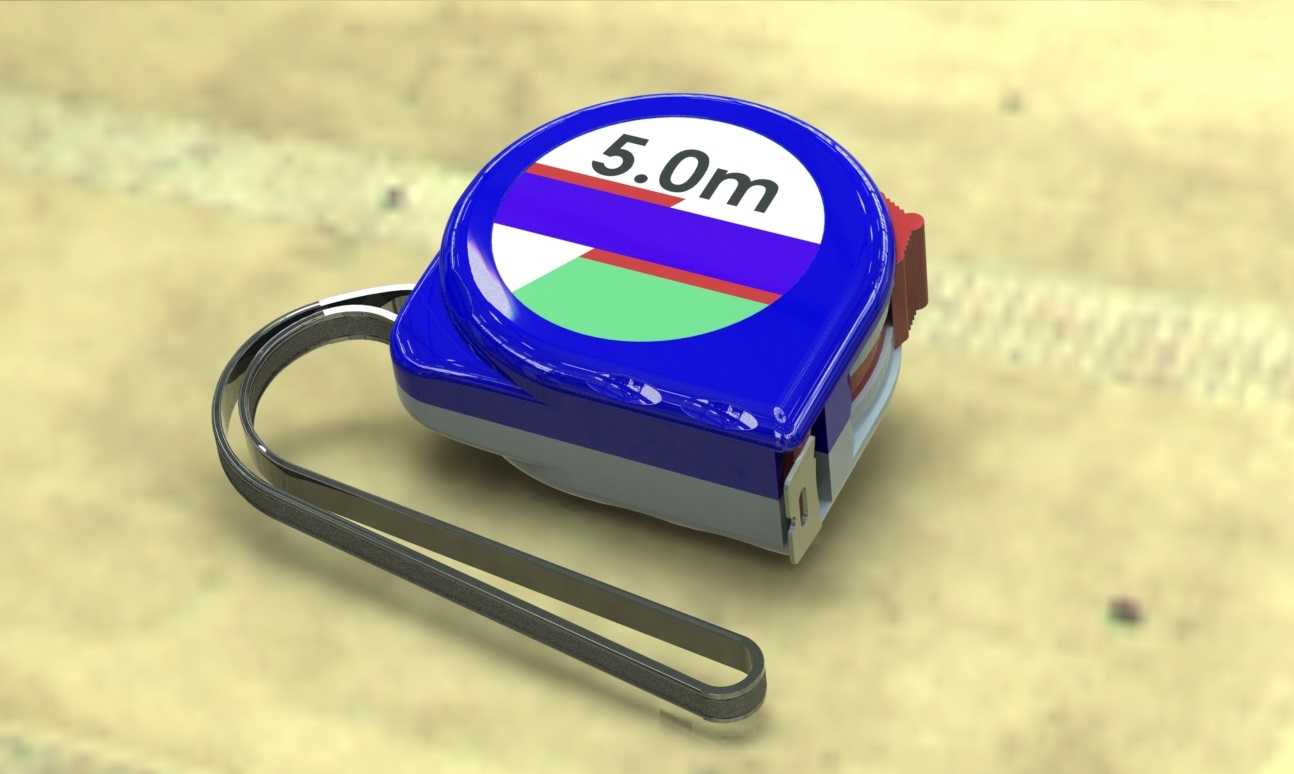

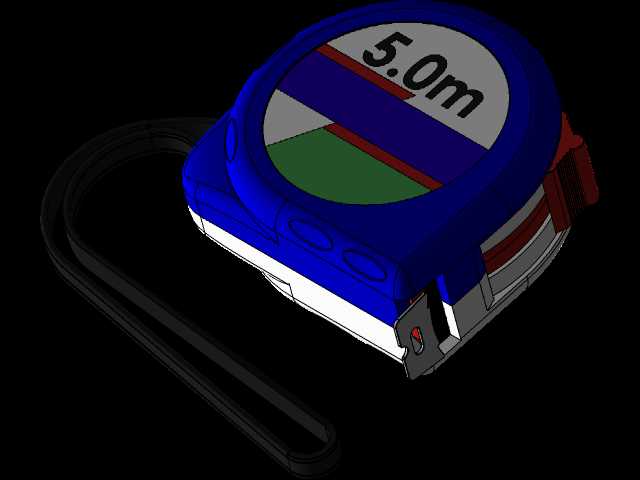

　　日常机械加工、设备安装、家装施工、户外勘测场景里，钢卷尺是一线作业人员随身配备的基础测量器具，这款5米量程的钢卷尺，兼顾公制英制双刻度覆盖，可同时满足国内施工与涉外项目的测量读数需求，避免不同计量标准下的换算误差。从结构设计逻辑来看，尺壳采用圆弧过渡的全包覆结构，外壳选用抗冲击工程塑料材质，边缘做加厚防撞处理，即便从1.5米左右的作业高度意外跌落，也不会出现壳身开裂、内部尺簧脱位的问题，尺壳正面预留的标识区域可清晰标注量程信息，作业人员掏取工具时能快速识别规格，不用反复翻找确认。

　　尺带出口位置设置了耐磨金属包边，日常频繁抽拉尺带时，不会因为尺带与壳口的长期摩擦割伤塑料壳身，也能避免尺带边缘的毛刺刮伤操作人员手部，出口处的定位卡件可配合侧面的自锁按键实现尺带任意位置锁止，测量较长尺寸时，单人作业无需额外辅助人员固定尺端，按下自锁键即可锁定当前伸出长度，读数完成后按动复位键，尺带可在内部卷簧的带动下匀速收回，避免尺带快速回弹造成的尺带弯折、打手问题。尺身侧面集成的金属腰挂扣采用双折边不锈钢材质，挂扣弧度贴合工装裤腰带、工具包挂点的轮廓，挂取后不会因为作业人员弯腰、攀爬动作出现滑脱，挂扣与尺壳的连接位置做了内嵌式固定，长期挂取也不会出现连接点断裂的问题。

　　尺带本身采用淬火碳钢基材，表面做哑光耐磨涂层，阳光直射下读数不会出现反光眩光问题，刻度线采用蚀刻填漆工艺，长期摩擦使用也不会出现刻度磨损脱落的情况，尺带的挺直度可满足1.8米水平伸出不弯折，单人测量水平跨度尺寸时，不用额外托举尺带即可完成读数。尺端的金属挂钩采用活动式设计，可补偿挂钩本身的厚度误差，无论是顶在工件端面测量内尺寸，还是勾住工件边缘测量外尺寸，都能保证读数精度控制在国标允许的公差范围内，挂钩端部做了圆角处理，不会刮伤被测工件的表面涂层。

　　从安装边界尺寸来看，这款卷尺整体握持直径控制在70毫米以内，单手握持时可完全贴合掌心弧度，长时间手持测量不会出现硌手的问题，整体厚度控制在35毫米，放入工具袋、工作服口袋时不会占用过多空间，腰挂状态下也不会突出过多影响作业人员的转身、下蹲动作。内部尺簧采用恒力弹簧结构，尺带全程收回过程中拉力保持均匀，不会出现尺带伸出较长时回拉力过大、伸出较短时回拉力不足的问题，内部卷绕结构预留了足够的尺带容纳空间，5米尺带完全收回后不会出现层间卡滞，尺带伸出时也不会因为卷绕错位出现卡顿。在设备安装现场，这款卷尺可完成设备基础划线、安装间距核对、部件尺寸校验等工作；在钣金加工车间，可用于板材下料前的尺寸复核、折弯件的尺寸抽检；在家装施工场景，可完成空间尺寸测量、管线排布定位等作业，双刻度的设计也能适配部分进口设备安装时的英制尺寸读数需求，不用额外准备不同计量标准的测量工具。
