高精度数显游标卡尺结构设计方案

在机械加工现场的尺寸抽检环节、五金装配工位的配合间隙确认、实验室样件的形位尺寸初测场景里，数显游标卡尺都是一线操作人员接触频率最高的通用长度测量器具，相比传统机械式游标卡尺，它省去了人工对齐刻度线、读取游标差值的繁琐步骤，能直接通过显示屏输出测量数值，大幅降低读数误差，也缩短了单次测量的耗时，适配批量零件快速检测的作业节奏。

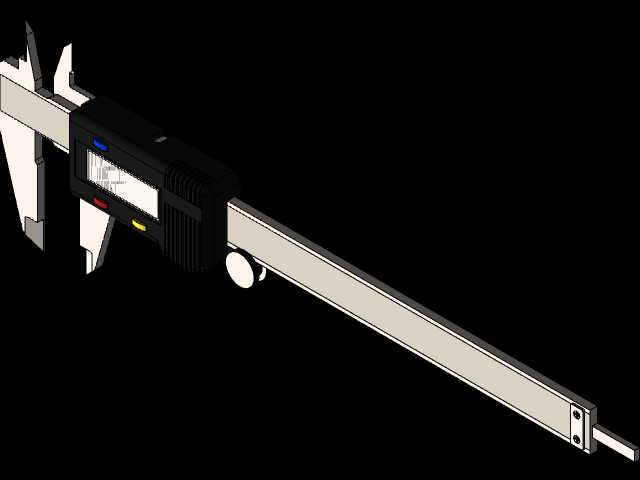

这款数显卡尺的整体结构遵循经典的游标卡尺布局逻辑，主尺采用长条形平直尺身设计，尺身表面做了耐磨硬化处理，测量基准面的平面度、平行度公差控制在微米级，避免长期使用后基准面磨损带来的系统测量误差。尺身一侧加工有均匀的定位齿条，和滑动组件上的滚轮配合，实现尺框沿尺身的平稳滑移，既保证滑动过程无卡滞、无旷量，又能在任意测量位置实现可靠锁止，方便操作人员读取数值或者进行批量同尺寸零件的快速比对测量。

滑动尺框部分集成了数显模块、功能按键、测量爪组与深度测量杆连接结构，外侧测量爪用于工件外径、外形长度尺寸的测量，内侧测量爪用于内孔直径、槽宽等内尺寸的检测，尾部延伸的深度测量杆可完成盲孔深度、台阶高度差类尺寸的测量，覆盖了常规机械加工、五金检修场景下绝大多数的长度类测量需求。数显模块的显示屏采用倾斜式布局，贴合操作人员手持测量时的视线角度，避免反光造成的读数困难，模块上设置的功能按键可实现公制英制单位快速切换、测量数值清零、相对测量与绝对测量模式切换，满足不同场景下的测量习惯：比如做配合间隙检测时，可在标准件上完成清零，直接读取被测件与标准件的尺寸差值，省去人工计算的步骤。

设计过程中重点考量了手持操作的人机工程性，尺框外侧做了圆弧过渡的防滑握持结构，贴合手掌虎口的自然形态，长时间握持测量不易产生疲劳；数显模块的供电采用常见的纽扣电池方案，电池仓设置在尺框侧面，更换电池无需拆解整体测量结构，日常维护便捷。整体结构的运动间隙做了精细化调校，尺框沿主尺滑动时的阻尼感均匀，既不会因为阻尼过大造成滑动费力，也不会因为间隙过大导致测量爪偏移，影响测量精度。

从安装与适配边界来看，这款卡尺的整体尺寸适配常规手持操作需求，主尺长度覆盖常用的0-150mm测量量程，可满足绝大多数小型机械零件、五金工件的测量需求，不需要额外的安装固定结构，操作人员可单手持握完成全部测量操作，也可配合专用卡尺座固定后，用于批量零件的快速在线检测。测量爪的尖端做了倒钝处理，既保证内孔、窄槽等狭小位置的测量可达性，又避免尖锐边角划伤工件表面或者操作人员手部。深度测量杆与主尺尾部的导向结构做了同轴度约束，保证深度测量时测杆始终与主尺基准面保持垂直，避免测杆倾斜带来的深度测量误差。

在实际使用场景中，这款数显卡尺可适配机加工车间的工序间尺寸抽检、装配工位的零件配合尺寸确认、来料检验环节的尺寸快速核验、维修场景下的磨损量检测等多种工况，相比机械式游标卡尺，它对操作人员的读尺能力要求更低，新入职的质检人员经过简单培训即可快速上手，也能减少因为读数失误造成的不合格件流转问题。尺身表面的刻度标识除了配合数显模块做数值参考外，也能在数显模块电量不足时作为应急测量读数使用，提升了工具的场景适配性。结构设计上没有多余的复杂构件，日常维护只需要定期清洁尺身表面的切屑、污渍，在滑动接触面涂抹少量轻质润滑油即可保证长期使用的顺畅性，不需要复杂的校准维护流程，适合生产现场这种复杂工况下长期使用。
