机械式游标卡尺精密测量工具结构设计

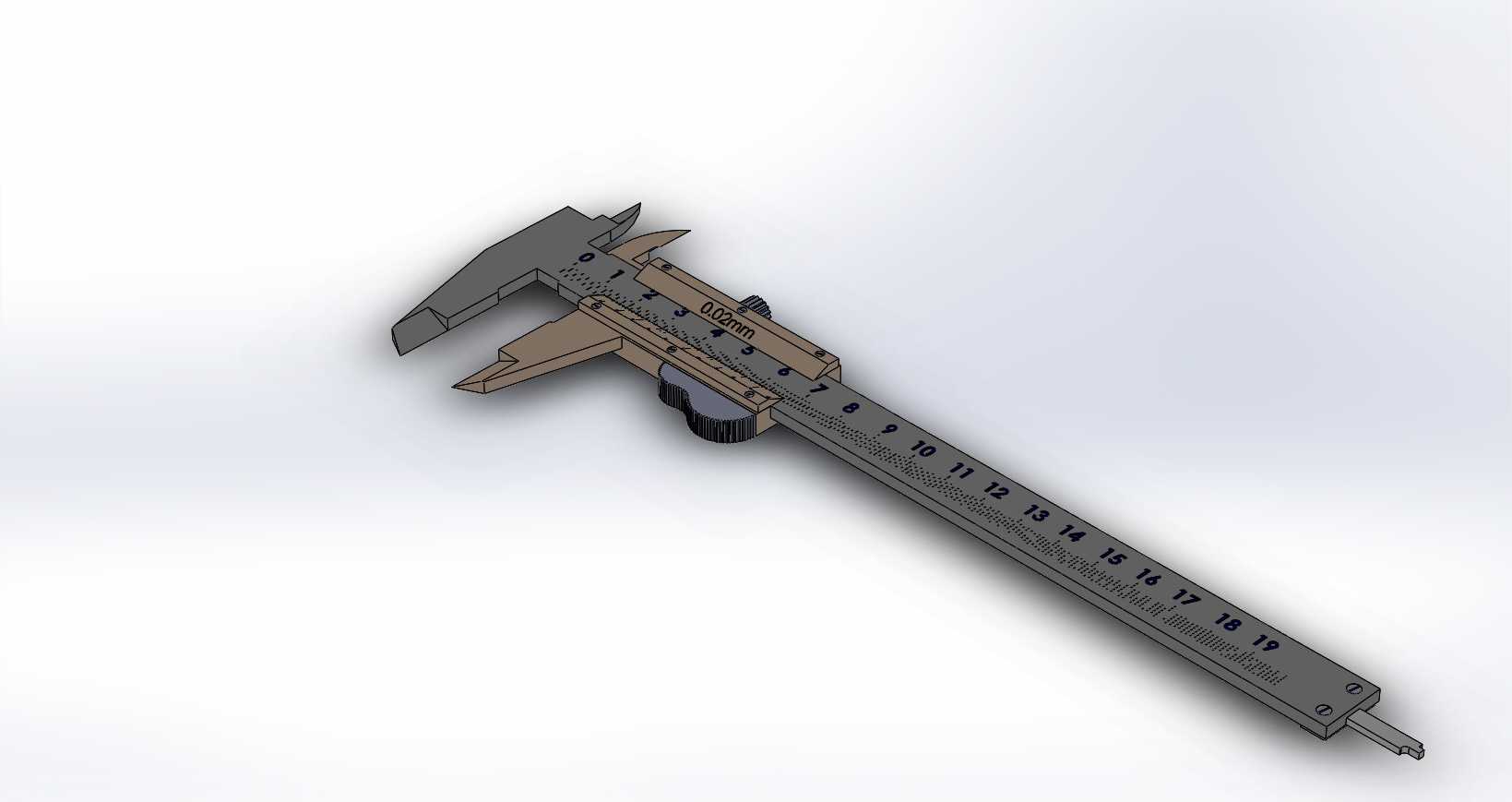

　　在机械加工现场的工序检验环节、五金装配的尺寸复核场景、职业院校的钳工实训工位，游标卡尺始终是普及率最高的接触式测量器具，相较于千分尺它的测量量程覆盖更广，相较于二次元影像仪它无需外接电源、不受场地供电条件限制，手持即可完成内外径、深度、台阶差的多维度尺寸检测，是一线操作与质检人员随身配备的基础测量工具。这套游标卡尺的结构设计完全遵循机械式量具的经典传动逻辑，主尺身采用长条形平直结构作为测量基准载体，尺身表面蚀刻的刻度线沿长度方向均匀排布，刻度间距严格对应公制长度单位的基准分度，主尺一端整合了固定量爪，分为外侧测量的平面卡口与内侧测量的弧形刀口两个工作面，分别对应工件外轮廓尺寸与内孔、内槽尺寸的测量需求，尺身末端的深度测杆与滑动游标组件刚性连接，可随游标沿尺身导轨滑动，伸出长度直接对应盲孔、台阶的深度尺寸。滑动游标组件是整套卡尺的核心功能单元，与主尺身的配合采用精密间隙配合设计，既保证滑动过程无卡滞、无旷量，又能让游标在任意测量位置稳定停驻，游标上的副尺刻度与主尺刻度形成游标读数原理的分度差，通过主副尺刻度的对齐线即可读取精度等级对应的分度值，无需额外数显模块即可完成读数，完全规避了电子数显卡尺电池亏电、电路受油污粉尘干扰失效的问题，适配车间多油污、多金属切屑的复杂作业环境。

　　游标上方的锁紧装置采用拇指按压式锁紧结构，当测量人员移动游标至贴合工件测量面后，按下锁紧拨片即可通过内部的弹性压紧块将游标与主尺身锁止，避免移动卡尺读取数值时游标移位造成的测量误差，这种结构的锁紧力经过适配设计，既不会因锁紧力过大造成尺身表面压痕损伤刻度，也不会因锁紧力不足导致测量过程中游标窜动。量爪的测量工作面设计为高平面度的硬质接触面，外侧测量面的平行度、内侧测量面的圆弧轮廓度都经过结构校核，保证测量时两个工作面与工件被测表面完全贴合，避免因接触面倾斜造成的测量值偏大问题，深度测杆的端面设计为垂直于尺身长度方向的平整端面，测量深度时测杆端面与孔底平面完全接触，主尺端面贴合工件基准平面，即可直接读取深度数值，无需额外换算。

　　整套卡尺的外形尺寸遵循通用量具的人体工学设计，尺身总长度对应0-150mm的常用测量量程，既覆盖了绝大多数常规机械零件的测量尺寸范围，又不会因尺身过长造成手持操作不便，尺身宽度与厚度控制在单手握持舒适的区间，拇指刚好可以搭在游标调节滚轮上，通过滚轮的微量转动即可实现游标位置的微调，在测量小尺寸工件或者需要精准贴合测量面时，滚轮微调结构可以大幅提升测量操作的效率，避免直接推动游标时力度过大造成量爪挤压工件产生弹性变形带来的测量误差。从结构设计的细节来看，主尺与游标之间的导轨面设计有隐藏式的防尘间隙，日常使用中落入的金属切屑、粉尘可以顺着滑动过程从间隙中排出，不会卡滞在配合面内造成滑动不畅，量爪与尺身的连接部位采用一体化结构设计，避免装配式量爪长期使用后出现松动移位，保证测量基准的长期稳定性，这种纯机械结构的游标卡尺没有易损电子元件，只要定期清洁配合面、避免磕碰损伤测量工作面，即可长期保持测量精度，非常适合生产现场的高频次使用场景。

　　在实际的零件加工工序中，无论是车削加工后的轴类外径测量、铣削加工后的槽宽尺寸复核、钻孔加工后的孔深检测，还是装配过程中零件配合间隙的初步判定，这款游标卡尺都能快速完成测量操作，不需要复杂的校准流程，使用前只需将两个量爪完全贴合，确认主副尺的零位刻度对齐即可开展测量，对于刚接触机械加工的初学者而言，这种经典结构的卡尺也能帮助其快速理解长度测量的基准原理、掌握接触式测量的操作要点，建立对尺寸公差、测量精度的直观认知，是机械加工入门阶段必须熟练掌握的基础测量器具。
