阀门配套无螺纹杆端关节连接结构

在工业管路阀门的执行端配套结构里，这类无螺纹杆端是铰接传动链路里的核心受力小件，日常接触最多的应用场景，是中小口径球阀、蝶阀的手动执行机构连杆传动环节，还有气动阀门的气缸输出端和阀杆的铰接连接位，用来补偿安装过程中出现的少量同轴度偏差，抵消阀门开关动作时连杆产生的侧向弯矩，避免阀杆因为受额外径向力出现密封件偏磨、开关卡涩的问题。

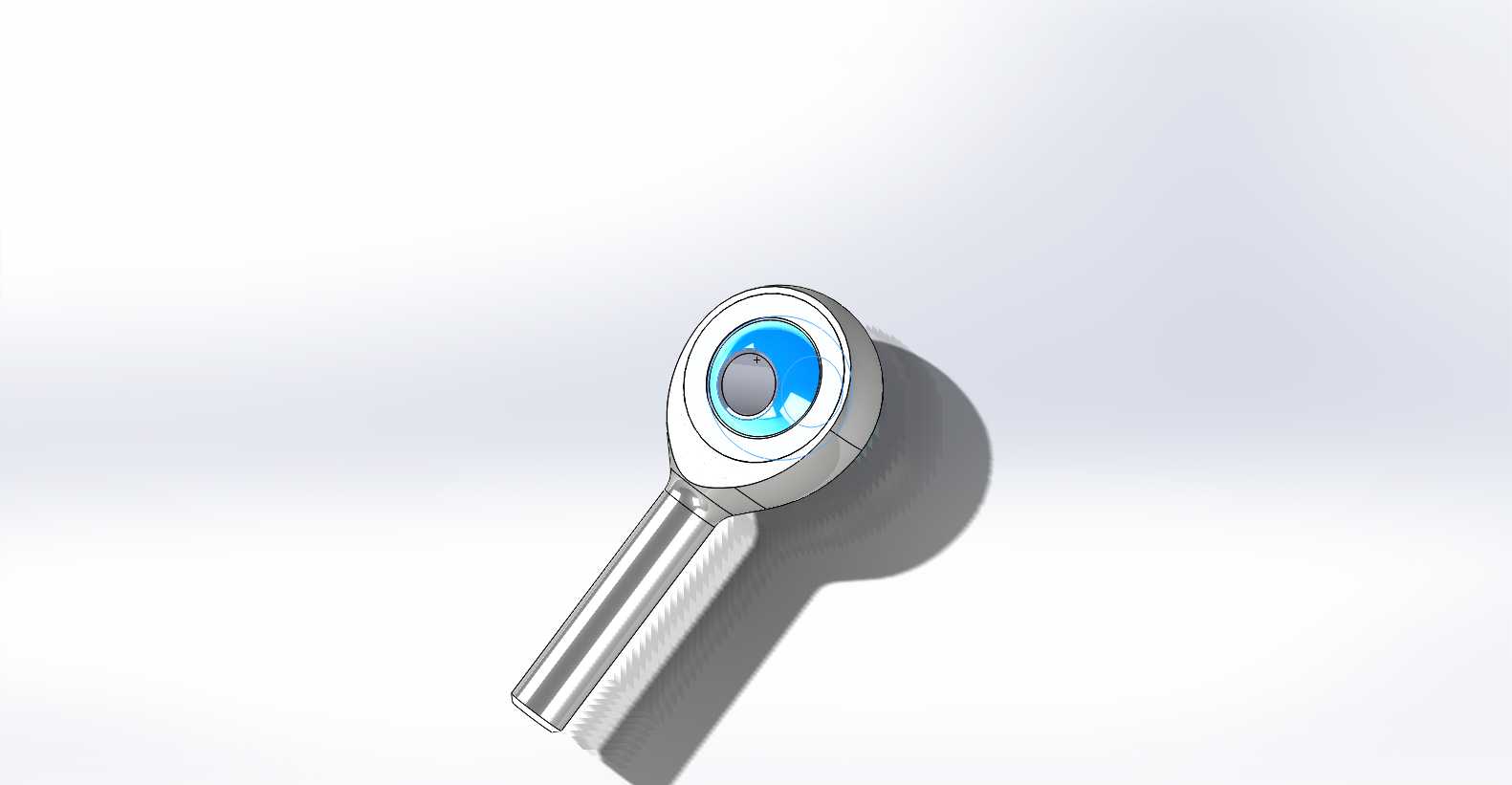

从实际使用的功能特性来看，这款杆端采用杆体与环头一体成型的结构，环头内部预留了轴承安装位，装配时可以压入自润滑关节轴承，铰接销轴穿入后能够实现小角度的多方向摆动，和带螺纹杆端相比，这款无螺纹杆端的杆身是光轴设计，安装时不需要加工配套螺纹，直接插入连杆的预制光孔内，通过侧面的紧定螺钉或者横向穿销完成固定，装配工序更简单，适合那些不需要频繁调节连杆长度、安装空间紧凑的阀门传动场景，尤其是在仪表类小型阀门的执行机构里，这种光杆固定的方式不会因为螺纹松动出现连接位窜动，传动精度更稳定。

做这个结构的三维建模时，首先要明确的是安装边界的尺寸约束，环头的外径要和配套的关节轴承外径匹配，内孔的公差要选过渡配合，保证轴承压入后不会出现转动松脱；环头的端面厚度要满足销轴的剪切强度要求，避免阀门开关扭矩过大时环头出现变形开裂。杆身部分的直径要和连杆的安装孔保持间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证安装时能顺利插入，又不会因为间隙过大出现传动旷量。杆身的长度要根据阀门执行机构的行程来确定，预留足够的插入深度，同时要保证铰接摆动时杆身不会和周边的阀体、支架部件出现运动干涉，建模时需要做全行程的运动仿真校核，确认整个开关角度范围内，杆端的所有外轮廓都和周边结构保留至少1mm的安全间隙。

设计思路上，这款杆端没有做外螺纹结构，主要是针对小扭矩仪表阀门的应用场景做的优化，这类阀门的开关扭矩通常不超过10N·m，连杆不需要做长度微调，光杆加穿销的固定方式强度完全满足使用要求，而且省去了螺纹加工的工序，生产成本更低，装配效率也更高。环头和杆身的过渡位置做了圆弧过渡处理，避免应力集中，因为阀门反复开关过程中，这个过渡位置是交变应力的集中区，如果是直角过渡很容易出现疲劳断裂，圆弧半径取杆身直径的0.2倍左右，既能分散应力，又不会因为过渡圆角过大影响和相邻部件的安装距离。环头的外圆做了倒角处理，方便压入轴承的时候对准安装位，杆身的端部也做了小角度的导入倒角，插入连杆孔的时候不需要反复对位，现场装配的容错率更高。

从实际选型的角度来说，这类杆端的承载能力主要由环头的厚度和杆身的直径决定，选型时需要先核算阀门的最大开关扭矩，换算出铰接位置的最大径向载荷，确保杆端的额定静载荷是实际工作载荷的1.5倍以上，留足安全余量。安装时要注意，杆身插入连杆孔的深度不能小于杆身直径的1.2倍，否则穿销固定后容易出现杆身变形或者脱出的问题；铰接销轴和环头内轴承的配合要选滑动配合，保证摆动灵活，不能有卡滞的情况，否则会导致阀门开关力矩变大，甚至出现关不到位的情况。另外，这类无螺纹杆端因为没有螺纹调节结构，加工时对杆身长度的公差要求更严格，长度偏差要控制在±0.1mm以内，否则会影响阀门的开关行程限位，导致阀门出现内漏或者过位损坏的问题。

在日常的设备维护场景里，这类杆端属于易损件，因为长期承受交变载荷和摆动摩擦，内部的关节轴承会出现磨损，导致传动间隙变大，阀门开关位置不准，更换时只需要打出铰接销轴，松开紧定螺钉就可以拆下旧件，不需要拆卸整个连杆机构，维护效率很高。和带螺纹杆端相比，这款结构没有螺纹外露的问题，在一些有粉尘、水汽的工况下，不会出现螺纹锈蚀咬死的情况，后期拆卸维护更方便，适合用在户外安装的给排水阀门、暖通管路阀门的传动机构上。建模过程中，所有的倒角、圆角都要按照实际加工工艺来做，不能做无意义的工艺缺省，比如杆身端部的倒角如果漏做，现场安装时很容易刮伤连杆孔的内壁，导致装配困难；环头和杆身的过渡圆角如果做的太小，热处理的时候容易出现淬火裂纹，影响零件的使用寿命。
