大学生方程式赛车蜂窝结构冲击缓冲装置

这款蜂窝阵列式冲击缓冲结构，最初的设计出发点是为大学生方程式赛车的前端碰撞吸能区提供轻量化的能量耗散方案，区别于传统的金属薄壁吸能盒，规则正六棱柱蜂窝阵列的结构形式，能在轴向受冲击载荷时实现逐层渐进压溃，不会出现瞬时峰值载荷过高的问题，能在碰撞发生的第一时间将冲击动能通过胞元的塑性变形均匀耗散，避免载荷直接传递到驾驶舱结构对车手造成伤害。

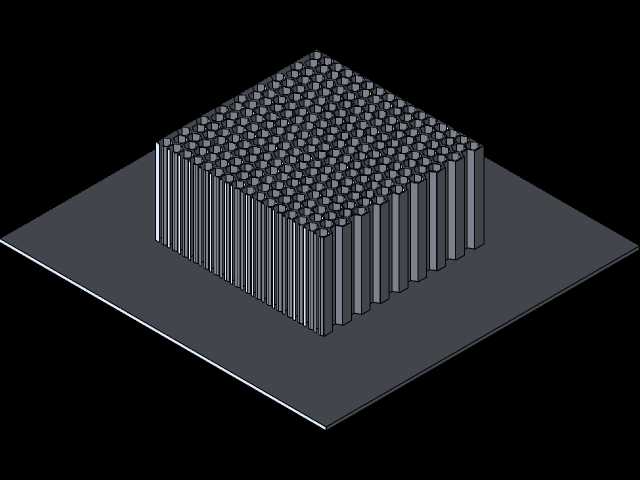

从实际装车的应用场景来看，这类结构主要布置在赛车前隔板与前鼻锥外壳之间的预留安装空间内，底部的平板基座直接通过螺栓与前隔板的安装点位固连，不需要额外设计复杂的转接支架，安装边界完全适配方程式赛车前端的梯形安装面，基座厚度控制在5mm左右，既能保证安装面的平面度要求，也不会额外占用过多的轴向吸能行程。上部的蜂窝阵列整体为正方形截面，单胞的内切圆直径、胞壁厚度都经过初步的压溃仿真验证，在保证轴向压溃吸能效率的同时，侧向也能承受一定的偏置冲击载荷，避免小角度碰撞时结构整体失稳弯折，导致吸能效率大幅下降。

设计过程中没有采用传统的实体填充或者薄壁方管阵列的方案，主要是考虑到方程式赛车对前部结构重量的严苛要求，正六边形蜂窝的比吸能在各类常规多孔缓冲结构中处于第一梯队，相同吸能行程和吸能量的前提下，整体重量比铝合金薄壁吸能盒降低40%左右，而且压溃过程的载荷曲线更加平稳，不会出现初始压溃峰值过高导致前隔板局部过载的问题。结构的所有棱边都做了微小的圆角过渡，避免应力集中导致的局部提前开裂，阵列最外侧的胞元做了壁厚局部加强，防止边缘位置在装配或者运输过程中出现磕碰变形，影响实际装车后的吸能表现。

从结构的功能特性来看，这类蜂窝缓冲结构除了应对正面碰撞的轴向冲击，在赛车行驶过程中遇到的路面颠簸冲击、前轮带起的碎石冲击，也能通过表层胞元的微小变形吸收部分能量，不会将细碎振动直接传递到车架主体。目前的设计还处于概念验证阶段，后续还需要针对不同碰撞速度下的压溃行为做进一步的参数优化，比如调整不同区域的胞壁厚度实现梯度吸能，在靠近安装基座的位置适当增加壁厚，提升结构后段的吸能能力，避免压溃到后半段时出现密实化导致载荷陡增。另外还要考虑环境温度对材料性能的影响，不同赛事举办地的环境温度差异较大，材料的屈服强度会随温度变化，后续需要结合材料的温度特性调整结构参数，保证在不同工况下的吸能表现都能满足赛事安全规则的要求。

安装尺寸方面，整体结构的轴向高度控制在150mm以内，完全符合赛事规则对前碰撞吸能结构的行程要求，不会因为结构过长导致前鼻锥的空气动力学外形需要做大幅度修改，正方形的阵列截面边长为120mm，和前鼻锥内部的预留空腔尺寸完全匹配，不需要对鼻锥外壳做额外的切削修改，装配时直接将基座贴合到前隔板的安装面上，穿入固定螺栓后按规定扭矩锁紧即可，维护更换也十分方便，如果碰撞后结构出现压溃变形，只需要拆下固定螺栓更换整个缓冲模块即可，不需要对车架主体结构做校正修复，能大幅缩短赛事过程中的维修时间。
