离心式飞锤调速执行机构结构设计

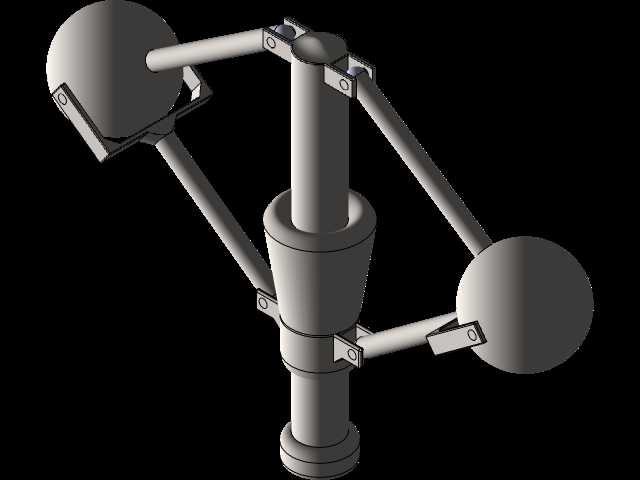

　　这套离心式飞锤调速执行结构，主要适配蒸汽轮机、小型水轮机、内燃机进汽/进油调节回路的阀组驱动需求，作为转速闭环调节的末端机械执行单元，直接和调节阀的阀杆联动，无需额外电气转换环节就能把转速变化转化为阀位的线性位移，在无外接电源的偏远场站、老旧机组改造、防爆要求高的化工汽动泵组配套场景里应用非常广泛。整套结构的核心做功逻辑是依靠两个对称布置的重质飞锤，在主轴随设备转轴同步旋转时产生离心力，飞锤向外张开的摆角通过铰接的连杆传递到中部的滑套，滑套沿主轴轴向的位移量直接和转速高低形成对应关系，当转速超过设定阈值时，滑套上行推动阀杆关小调节阀门，减少工质输入；转速低于设定值时飞锤收拢，滑套在复位弹簧作用下下行，开大阀门增加工质输入，全程机械反馈无延迟，不会出现电子调速器的信号干扰、零点漂移问题。

　　设计阶段首先要核算飞锤的质量偏心距，要保证在额定转速下飞锤产生的离心力矩足够克服滑套摩擦阻力、阀杆复位弹簧预紧力，同时还要避免飞锤质量过大导致的调速响应超调，两个飞锤采用完全对称的结构布局，铰接点的销轴采用间隙配合，表面做硬化处理减少长期摆动带来的磨损，连杆的长度经过参数化迭代，保证飞锤从收拢到最大张开角度的全行程内，滑套的轴向位移和转速变化保持近似线性的对应关系，减少调速过程中的非线性震荡。主轴部分采用阶梯轴结构，下部和设备转轴通过键连接传递扭矩，中部加工有滑套配合的光轴段，表面粗糙度控制在Ra0.8以内，降低滑套往复滑动的摩擦阻力，上部预留阀杆连接的接口，可根据不同阀组的连接形式更换适配的连接头。

　　安装边界上，整套机构的最大回转直径由飞锤完全张开时的外轮廓决定，安装时需要在飞锤回转范围外预留至少15mm的安全间隙，避免飞锤旋转过程中触碰周边管线或机架，主轴的安装垂直度需要控制在0.1mm/m以内，否则会导致滑套滑动卡涩，调速动作滞后。飞锤和连杆的铰接位置设置有防尘挡圈，可阻挡车间环境里的粉尘、水汽进入铰接缝隙，减少铰接点的磨粒磨损，延长机构的维护周期。滑套和主轴的配合面设计有润滑油槽，日常维护时可通过注油孔加注润滑脂，保证滑动面长期运行无卡滞。

　　和传统的单飞锤调速结构相比，双飞锤对称布局的结构动平衡性能更好，主轴在高速旋转时不会产生额外的偏载力矩，运行振动更小，适配的转速范围更宽，从每分钟几百转的小型水轮机到每分钟几千转的工业汽轮机都能通过调整飞锤质量、弹簧预紧力来适配对应的调速需求。在阀组配套选型时，需要提前核对滑套的全行程位移量是否和调节阀的阀杆行程匹配，若行程不匹配可通过调整连杆铰接点的位置来改变滑套的行程范围，不需要重新加工整套机构，适配性较强。整套结构没有易损的电子元器件，所有受力部件都采用金属材质加工，可在高温、高湿、强电磁干扰的复杂工业环境下长期稳定运行，不需要频繁的校准维护，非常适合作为独立的机械调速保护单元和各类工业调节阀配套使用。
