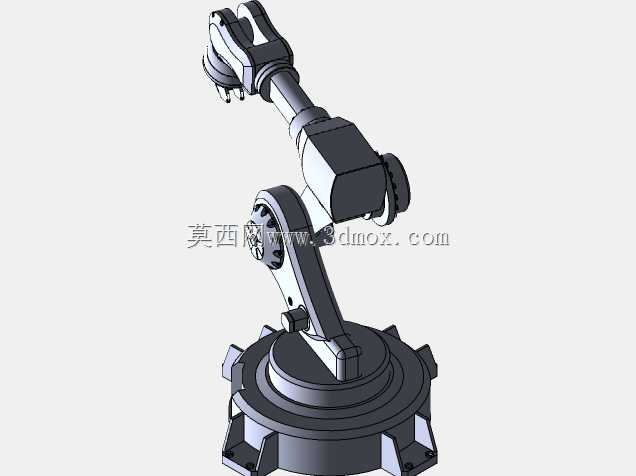

六轴工业机械臂结构设计方案

这款多关节机械臂的结构设计，首先要匹配产线常见的工位布局需求，从汽车零部件焊装工位的上下料、电子制造产线的元件精准拾取，到注塑机周边的成品取件、机加工单元的工件转序，都能通过调整末端执行器适配对应的作业场景。底座部分采用方形安装法兰结构，安装孔位按照通用工业机器人的安装边界设计，可直接固定在混凝土设备基座、钢制移动平台或者生产线侧的安装支架上，底座内部预留了伺服电机、谐波减速器的安装腔体，同时走线槽从底座中心贯通至各关节，避免管线外露在作业过程中产生剐蹭磨损。

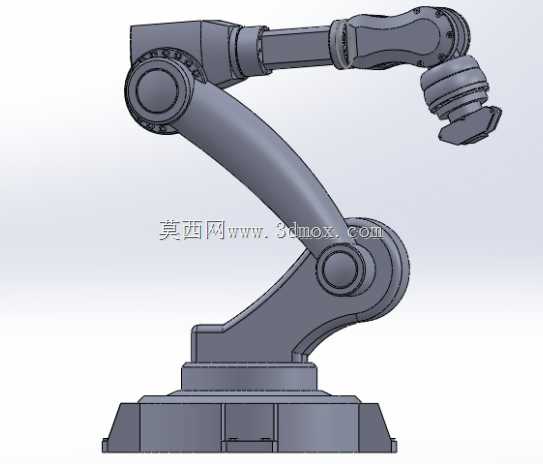

大臂与小臂的结构采用流线型的铸造壳体设计，在保证结构刚性的前提下做了轻量化的壁厚优化，关节处的旋转轴采用交叉滚子轴承承载，可同时承受径向、轴向载荷与倾覆力矩，满足高速启停作业下的结构稳定性要求。各关节的旋转角度范围按照实际作业需求做了限位设计，底座回转关节可实现360度全周旋转，大臂俯仰关节覆盖正负120度的摆动范围，小臂俯仰、腕部旋转与摆动关节的角度组合，可覆盖半径1.8米内的球形作业空间，末端法兰的负载能力按照20公斤级作业需求设计，可适配夹爪、焊枪、吸盘、打磨头等多种末端执行器。

设计过程中优先考虑了关节处的密封结构，所有旋转配合面都预留了密封圈安装槽，可适配车间多粉尘、少量切削液飞溅的作业环境，避免杂物进入关节内部损坏传动部件。臂体内部的走线采用分层排布设计，动力线、编码器信号线分开布置，减少信号干扰的同时，也给后续的维护拆装预留了操作空间。各关节的传动结构采用伺服电机搭配谐波减速器的方案，传动间隙控制在0.1度以内，可满足重复定位精度0.05毫米的作业要求，适配精密装配、高精度涂胶等对定位精度要求较高的工位。

从安装边界来看，机械臂完全收缩状态下的占地直径不超过0.8米，不会占用过多的产线空间，臂体完全伸展时的最高点距离安装基面不超过2.2米，适配常规厂房的层高要求，不需要额外对厂房结构做改造。末端法兰的接口采用通用的ISO 9409-1-50-4-M6标准接口，可直接对接市面上绝大多数的商用末端执行器，不需要额外做转接法兰的设计，减少现场集成的工作量。臂体的外壳采用圆角过渡设计，避免作业过程中尖锐棱角剐蹭操作人员或者周边设备，同时外壳表面做了喷塑处理，耐油污易清洁，适合工业车间的长期使用场景。
