城市通勤山地款自行车结构设计方案

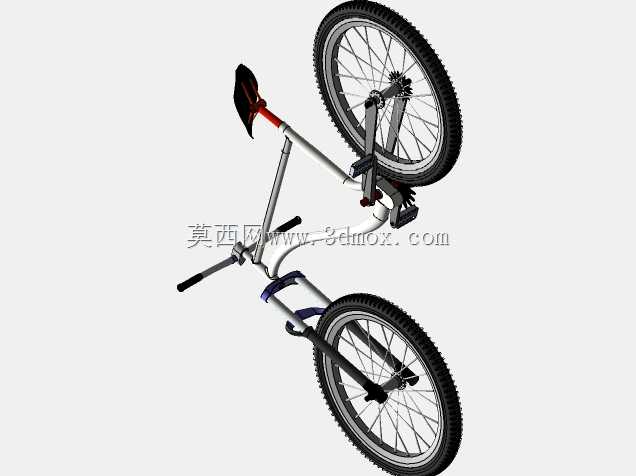

日常通勤与轻度越野场景下，自行车作为短距出行核心载具，其结构合理性直接决定骑行体验与使用寿命，本次建模围绕非铺装路面通行需求展开，兼顾城市铺装路面的骑行顺滑度。建模初期先确定核心安装边界，轮径选用26寸规格，前后轮轴开档匹配常规山地车花鼓尺寸，前叉预留100mm避震行程安装位，避免后续装配出现干涉问题；车架上管长度适配165-180cm身高群体的骑行姿态，立管角度设置为73度，平衡踩踏发力效率与长途骑行的腰部舒适度，后下叉长度控制在420mm，兼顾过弯灵活性与高速巡航的稳定性。建模过程中先绘制车架管材的中心线草图，按照管材对接的焊缝位置拆分各段管材实体，采用抽壳特征模拟铝合金管材的壁厚，头管位置预留碗组压装的公差间隙，五通位置预留中轴安装的同轴度基准面，确保后续生成工程图时可直接提取形位公差标注。前后轮建模先完成辐条的阵列特征，以花鼓法兰盘的孔位为基准，按照交叉编法的辐条走向绘制单根辐条实体，再通过圆周阵列生成全部辐条，轮圈部分预留胎垫安装槽与外胎装配的卡槽，外胎表面绘制浅颗粒状胎纹，兼顾非铺装路面抓地力与铺装路面的滚阻控制。传动部分先完成牙盘、飞轮的齿形轮廓绘制，按照链节啮合的节距匹配齿形参数，链条通过路径阵列生成完整闭环，确保转动过程中无卡滞干涉；前叉避震部分绘制内管、外管的滑动配合面，预留阻尼油腔的内部空间，刹车安装座匹配常规线拉碟刹的孔位标准，可直接适配市售通用刹车组件。车把部分按照人体工学抬升角度建模，把套位置预留防滑纹理的安装位，座杆采用快拆锁紧结构的建模逻辑，座垫表面按照臀部承压轮廓做曲面弧度处理，减少长时间骑行的局部压迫感。整体建模完成后逐一校验各活动部件的运动行程，检查转向时前轮与车架、前叉的干涉边界，确认后轮跳动时与后上叉、后下叉的安全间隙，确保所有装配关系符合实际量产车型的公差要求，可直接用于结构验证、教学演示或改装方案的前期验证。
