微型FS90伺服舵机结构设计方案

项目分类:伺服电机 发布时间:2026-01-20 ID:1124239
  • 微型FS90伺服舵机结构设计方案
  • 微型FS90伺服舵机结构设计方案
  • 微型FS90伺服舵机结构设计方案

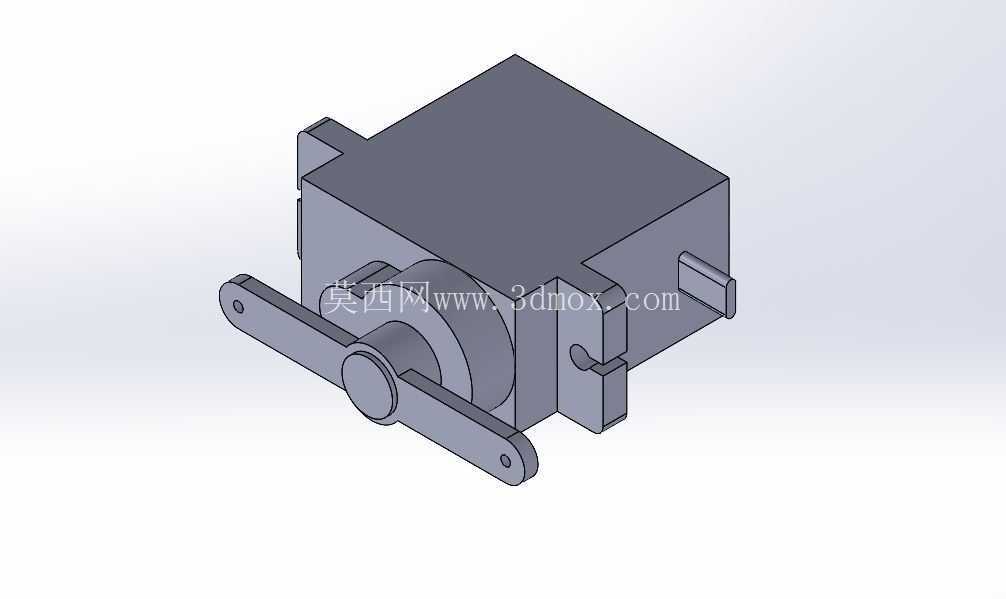

在小型自动化执行机构、桌面级创客项目、教育类机器人套件以及小型线性驱动单元的开发场景中,微型伺服舵机是最常用的动力输出部件之一,FS90这类微型舵机凭借紧凑的体积与稳定的角度控制能力,被大量集成在空间受限的执行末端,承担角度偏转、位置保持、小负载推拉驱动的功能。本次设计的FS90微型伺服舵机,是配套Kitronik线性执行器开发的专用驱动单元,在结构设计阶段优先考虑了安装兼容性与附件适配性,没有沿用通用舵机的标准化外壳轮廓,而是针对线性执行器的安装槽位做了侧边定位凸台的结构优化,让舵机装入执行器壳体时不需要额外加装定位垫片,就能保证输出轴与执行器传动齿轮的同轴度,减少装配环节的调整工作量。

从实际使用场景出发,这类微型舵机常被用于小型机械臂关节转动、航模舵面偏转、智能门锁锁舌驱动、小型物料分拣拨杆动作等场景,负载能力普遍在1.5kg·cm以内,因此结构设计时没有采用金属齿轮组的重载配置,而是用工程塑料注塑成型的齿轮传动结构,在满足扭矩输出要求的前提下,尽可能压缩壳体内部的空间占用,最终整体外形控制在边长23mm左右的近似立方体范围内,输出轴中心到壳体底部的安装基准面高度为10mm,预留的安装耳孔间距为28mm,能够兼容市面上绝大多数微型舵机的安装孔位,不需要重新设计安装支架就能直接替换同规格的其他型号舵机。

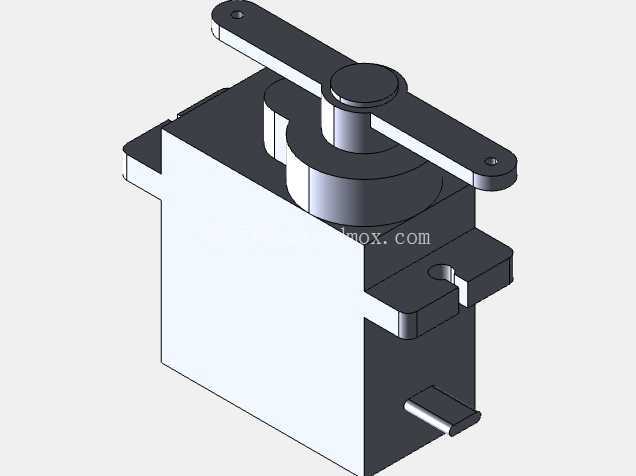

设计过程中针对舵机摇臂的连接结构做了细节优化,配套的一字型摇臂采用双安装孔设计,靠近输出轴的孔位用于小角度快速动作场景,远离轴端的孔位用于大行程线性驱动场景,摇臂与输出轴的配合采用D型轴孔结构,避免长时间正反转切换时出现轴孔打滑的问题,同时在摇臂两端做了圆角过渡处理,防止动作过程中与周边结构件发生剐蹭。壳体部分采用上下扣合的装配结构,侧边预留的定位凸台除了安装定位作用外,还能作为壳体扣合的卡扣限位结构,减少螺丝的使用数量,整舵仅需要两颗自攻螺丝就能完成上下壳的固定,提升装配效率。

考虑到线性执行器的集成需求,舵机的出线位置做了侧向偏移设计,没有采用传统舵机的尾部居中出线方式,而是将线缆引出位置设置在壳体侧面的凹槽内,当舵机装入线性执行器的安装腔时,线缆可以顺着壳体侧边的走线槽布置,不会被壳体夹伤,也不会额外占用执行器的轴向空间。舵机内部的电位器安装位置与输出轴直接联动,没有额外的减速齿轮传递位置信号,能够减少传动间隙带来的角度控制误差,空载状态下的角度控制精度可以控制在1°以内,满足小型线性执行器的位置控制要求。

在安装边界的设计上,除了标准的双耳安装孔位外,壳体的四个侧边都做了0.5mm的拔模斜度,方便注塑生产时的脱模,同时壳体表面没有突出的加强筋结构,整个外轮廓的最大尺寸偏差控制在0.1mm以内,能够顺利推入公差带较小的安装腔体内,不需要对安装位做二次修配。输出轴的伸出长度为4mm,轴径为4.8mm,配套的摇臂安装后,摇臂下表面与壳体上表面的间隙为0.3mm,既不会因为间隙过大导致摇臂晃动,也不会因为间隙过小出现转动摩擦的问题。针对实际使用中可能出现的堵转情况,壳体内部的电机安装位做了缓冲胶垫的预留槽位,能够吸收堵转时的齿轮冲击,延长舵机的使用寿命,同时不会因为缓冲结构的存在增加整体的外形尺寸。
