这类接头在气动控制回路、低压流体输送管路里的应用占比不低,尤其是车间自动化生产线的气路排布、小型气动执行元件的终端连接场景,经常能见到同结构的零件。做结构设计的时候最先要考虑的是密封可靠性,毕竟气动回路如果出现微漏,长期下来不仅会增加空压机的负载能耗,还会导致末端执行元件的出力不足,影响工位动作的精度。

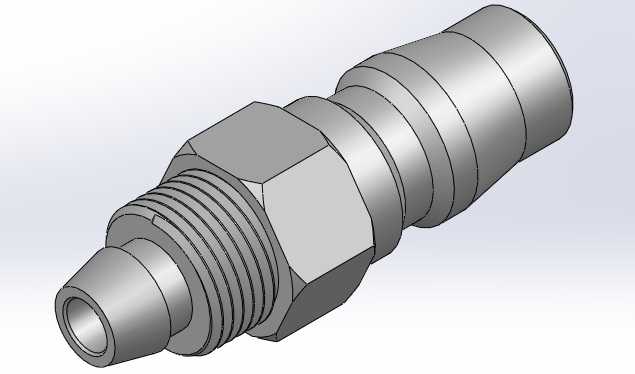

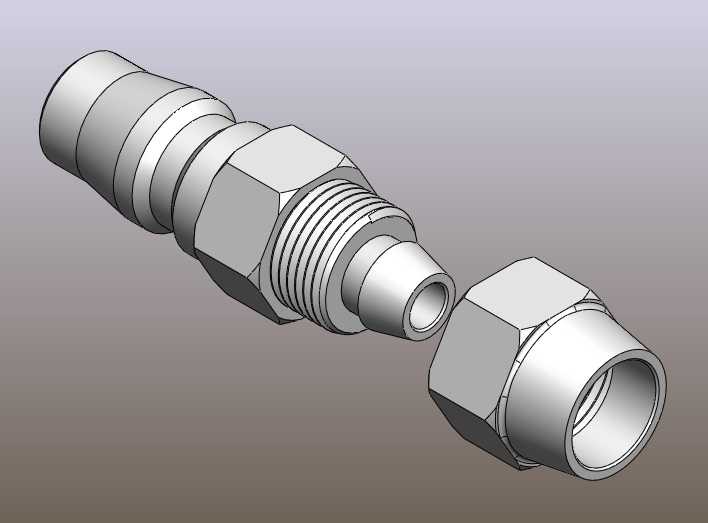

从结构上拆分来看,这个接头分为主体插芯和锁紧螺母两个部分,主体一端是带多道环形倒刺的竹节式结构,用来插接柔性气动软管,倒刺的倾斜角度和高度是经过反复校核的,角度太大会导致软管插接困难,太小则在管路带压晃动的时候容易出现脱管问题,每道倒刺的边缘都做了小圆角过渡,避免插接的时候割破软管内壁造成慢性泄漏。主体中段设计了外六角结构,方便安装的时候用开口扳手卡住受力,不会因为拧动螺母的时候带动主体转动,造成已经接好的软管出现扭曲憋压的情况。靠近螺母连接的一侧加工了外螺纹段,螺纹的精度选用6g级公差,和锁紧螺母配合的时候不会出现卡滞或者间隙过大的问题,螺纹末端的光轴段是用来安装密封件的,实际使用的时候可以根据输送介质的不同选配O型圈或者组合密封垫,保证螺纹连接位置的密封性能。
配套的锁紧螺母一端是内螺纹,和主体的外螺纹匹配,另一端是内锥面结构,当螺母拧紧的时候,锥面会挤压套在软管上的卡圈(部分同类型接头会配套塑料或金属卡圈),把软管牢牢压在主体的插芯外壁上,即使管路出现一定的拉拽力,也不会轻易脱开。做三维建模的时候,要特别注意螺纹收尾的位置,不能把螺纹直接加工到六角端面,要留出足够的退刀距离,不然实际加工的时候会出现刀具碰撞的问题,同时六角的对边尺寸要符合标准紧固件的尺寸系列,方便现场维修的时候用常规扳手就能操作,不用定制特殊工具。
关于安装边界的问题,这类接头的安装空间不需要太大,主体六角的对边尺寸比螺纹大径大3mm左右,安装的时候只需要预留出扳手转动的空间即可,插芯部分的长度要和常用的气动软管插入深度匹配,一般插入深度是软管外径的1.2到1.5倍,保证插接之后的接触面积足够。在气路排布的时候,这种接头适合用在需要经常拆装的工位,比如设备的维护段、需要频繁更换气动工具的位置,相比卡套式接头,它的拆装速度更快,不需要专门的预装工具,现场工人只需要把软管插到底再拧紧螺母就能完成安装,能节省不少管路装配的时间。
设计的时候还要考虑介质兼容性,如果是用在普通压缩空气管路,用普通黄铜或者镀镍碳钢材质就可以满足需求,如果是用在有弱腐蚀性的气体或者低压液体管路,就要选用304不锈钢材质,同时密封件也要换成对应的氟橡胶材质,避免长期使用出现密封件溶胀失效的问题。另外,接头的内部流道要做圆滑过渡,不能有直角台阶,不然会增加流体的阻力,造成不必要的压力损失,尤其是在大流量供气的回路里,流道的顺滑度直接影响末端的供气压力稳定性。很多新手建模的时候容易忽略内部流道的加工工艺性,把流道做成直角转折,实际加工的时候根本无法用钻头直接加工出来,还要额外增加电极打火花的工序,大幅提升加工成本,所以在建模阶段就要考虑到常规车削加工的走刀路径,尽量让内部结构可以通过一次装夹就完成大部分加工工序,减少装夹次数带来的形位公差误差。
还有一个容易被忽略的细节,就是螺母和主体配合的端面,要设计一个小的止退台阶,避免螺母拧得过紧的时候把密封件压溃,导致密封失效,台阶的高度要根据密封件的压缩量来计算,一般O型圈的压缩量控制在15%到25%之间是比较合适的,压缩量太小密封效果不好,太大则会加速密封件的老化,缩短使用寿命。在做装配干涉检查的时候,要模拟螺母拧到最紧位置时的状态,确认螺母和主体六角端面之间留有0.1到0.2mm的间隙,保证密封件是被均匀压缩的,而不是被两个金属端面硬压到失去弹性。
