管道连接用1/2英寸金属嵌件结构

在民用给排水、低压流体输送、小型气动管路的塑料管路系统搭建中，金属嵌件是解决塑料接头螺纹强度不足、反复拆装易滑牙问题的核心内嵌零件，这款1/2英寸规格的金属嵌件，正是针对半英寸公称通径的塑料管路接头内嵌装配需求设计的结构件。从实际装配场景来看，这类嵌件大多采用黄铜作为基材，通过注塑工艺预先嵌装在PPR、PVC等塑料接头的内部，直接替代纯塑料螺纹段承担管路连接时的螺纹啮合载荷，避免塑料螺纹在反复拧紧、长期受内压作用下出现蠕变滑牙、密封失效的问题。

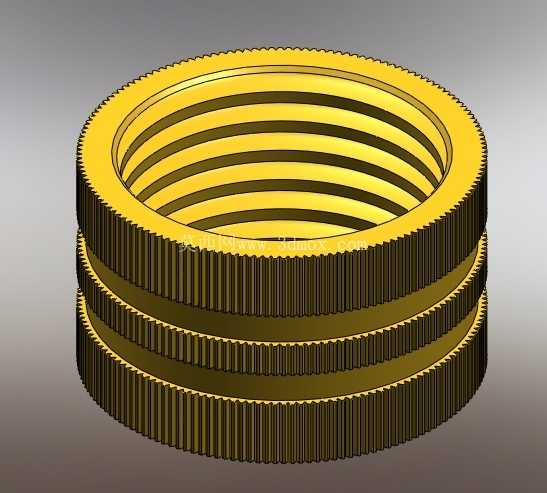

从结构设计逻辑上看，这款嵌件采用了三段式同轴堆叠的环形结构，外圈通体加工有细密的直滚花纹理，这部分结构并非装饰设计，而是为了在注塑嵌装时增大金属件与塑料基体的接触摩擦力，避免嵌件在塑料接头内出现周向转动——毕竟管路拆装时螺纹副会传递不小的扭矩，一旦嵌件跟转，整个塑料接头就会直接报废。嵌件内壁加工有连续的标准管螺纹，牙型精度符合55度密封管螺纹的公差要求，能够和同规格的外螺纹管路附件形成紧密啮合，不需要额外加工密封面就能依靠螺纹牙的挤压实现低压工况下的密封。

在安装边界的设计考量上，这款嵌件的轴向总高度、各段环形结构的外径差都经过匹配性计算，嵌装时三段凸环结构会完全嵌入塑料基体的对应卡槽内，形成轴向的防拉脱结构，当管路受内压产生轴向推力时，凸环的端面会抵住塑料基体，避免嵌件在压力作用下从塑料接头中被顶出。嵌件的内孔通径和1/2英寸管路的通径完全匹配，不会出现通径缩口影响流体流量的问题，内壁螺纹的起始端做了微小的倒角导向，方便外螺纹件快速对中拧入，减少装配时的螺纹错扣风险。

从实际使用的工况适配来看，这款嵌件的尺寸设计完全适配现有常规半英寸塑料接头的注塑模具模腔，不需要对现有模具做大幅修改就能直接投入生产，滚花的齿深、凸环的拔模斜度都兼顾了注塑生产时的脱模便利性，不会出现嵌件卡在模具内的生产问题。在管路系统实际运行中，金属材质的螺纹段能够承受比塑料螺纹高3倍以上的拧紧扭矩，允许管路反复拆装30次以上不出现螺纹损伤，大幅提升了塑料管路接头的使用寿命，尤其适合家装给排水、小型设备冷却水回路、低压气动管路这类需要后期维护拆装的应用场景。

建模过程中对螺纹牙型、滚花细节、凸环过渡圆角都做了还原，能够直接用于嵌件的加工工艺模拟、注塑模具的嵌件腔位设计验证，也可以用于管路系统装配时的干涉检查，确认嵌件装入塑料接头后和周边管路附件的装配间隙是否符合要求，避免实际生产装配时出现尺寸不匹配的问题。
