剪叉式液压升降焊接作业台结构设计

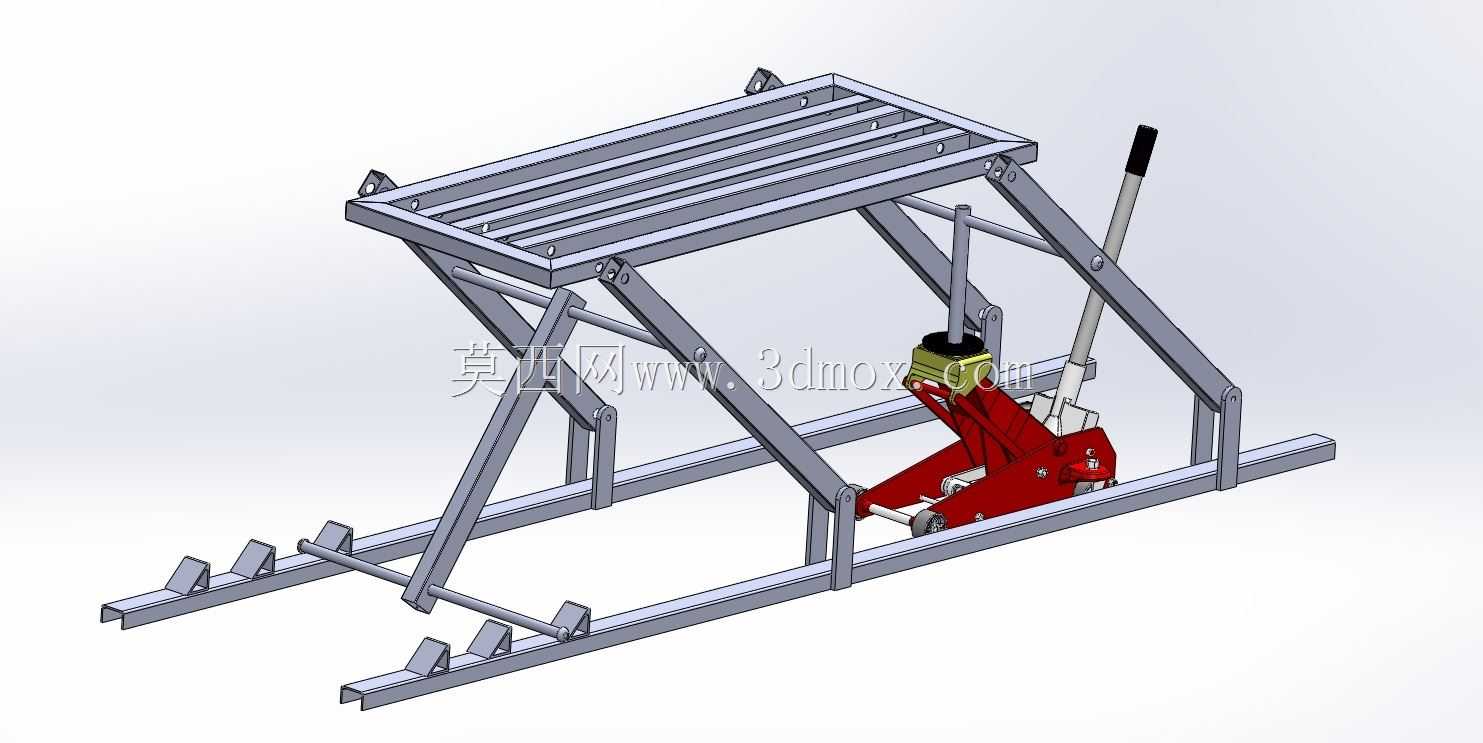

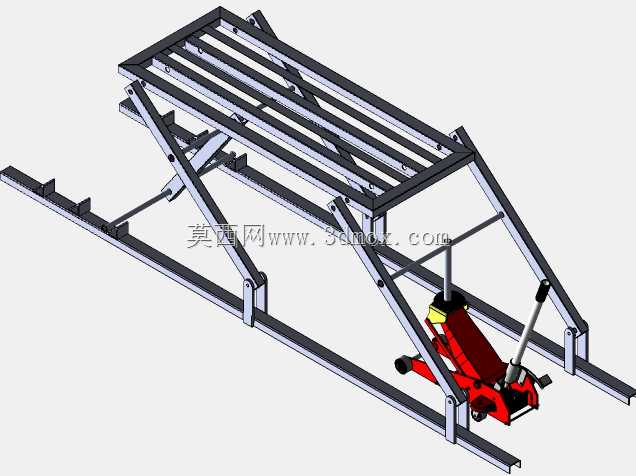

这款剪叉式液压升降焊接作业台，主要面向中小型金属构件焊接加工场景设计，可适配汽修门店小型钣金焊接、五金加工厂小件组焊、维修车间构件补焊等多类作业场景，核心用途是为焊接操作人员提供高度适配的作业承载面，解决传统固定高度焊接台需要操作人员频繁弯腰、垫脚调整作业姿态的痛点，有效降低长时间焊接作业的腰部、颈部劳损风险，同时提升焊接对位的精准度，减少因作业姿态不适导致的焊接偏差、虚焊等问题。设备采用成熟的剪叉式升降支撑结构，底部为双平行滑轨底座，底座上预留多组定位挡块安装位，可根据待焊接构件的尺寸快速加装挡块，实现工件的快速定位固定，避免焊接过程中工件移位影响加工精度；升降驱动部分集成卧式液压千斤顶结构，通过配套的压动操作杆即可实现工作台面的平稳升降，液压驱动自带负载自锁特性，升降到指定高度后可自动锁止承载，无需额外加装定位锁止机构，操作简单可靠，单人即可完成高度调整与作业操作。台面采用栅格状镂空设计，一方面有效降低设备整体自重，减少升降驱动的负载压力，另一方面焊接过程中产生的焊渣、碎屑可直接通过栅格缝隙掉落至地面，避免焊渣在台面积攒刮伤工件表面，也方便作业后快速清理场地。设计过程中优先考虑作业稳定性与操作安全性，剪叉臂采用等长对称铰接布局，升降过程中台面始终保持水平状态，不会出现倾斜偏移；底座滑轨向两端延伸出足够长度，升降至最高作业高度时，整体重心依然落在底座支撑范围内，搭配底部可调节的支撑脚垫，即使在不太平整的车间地面也能稳定放置，不会出现侧翻风险。设备的安装边界适配多数中小型车间的空间需求，最低落位高度可适配常规工位的上下料需求，无需额外开挖地坑即可直接放置在平整地面使用，最高升降高度覆盖操作人员坐姿、站姿的舒适作业区间，可根据不同身高操作人员、不同尺寸焊接工件的作业需求灵活调整高度；台面承载范围覆盖日常小型焊接工件的重量需求，剪叉铰接点采用耐磨销轴连接，长期往复升降也不会出现明显的框量，使用寿命更长，日常维护仅需定期给铰接点加注润滑脂、检查液压油位即可，维护成本极低，非常适合小型加工场所、个体维修门店作为常规焊接作业承载工装使用。
