一体式木炭粉碎搅拌挤压成型生产装置

这套集成式炭块生产设备，将原本分散布置的粉碎、搅拌、挤压三道核心工序整合在同一机架上，主要面向中小型生物质燃料加工、木炭团块生产场景，适配农村地区商用燃料制备、生态燃料初创企业的小规模量产需求，也可用于农业领域废弃炭化物料的资源化再加工，解决传统分体式设备占地面积大、工序间物料转运耗费人工、多设备协同调试难度高的痛点。

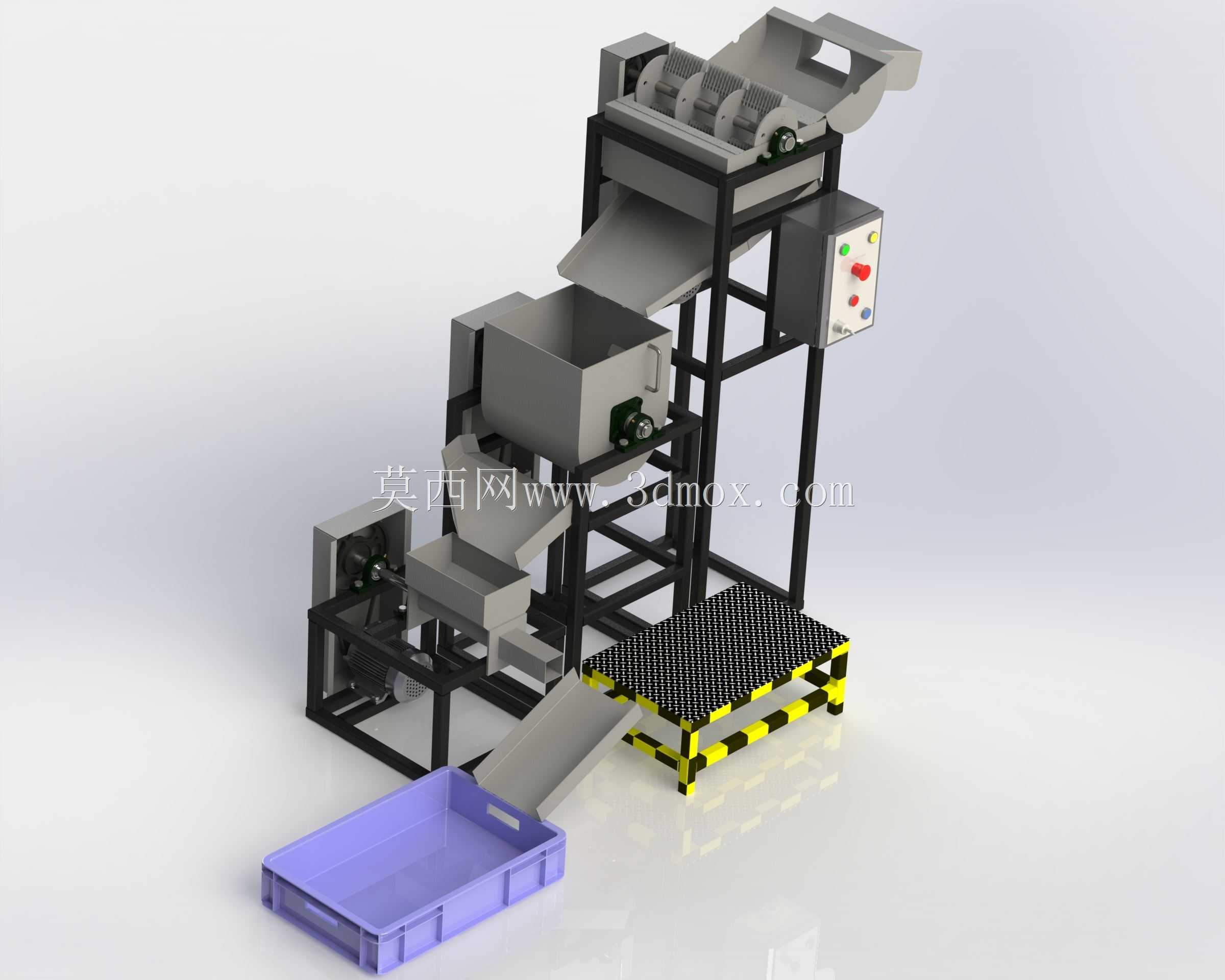

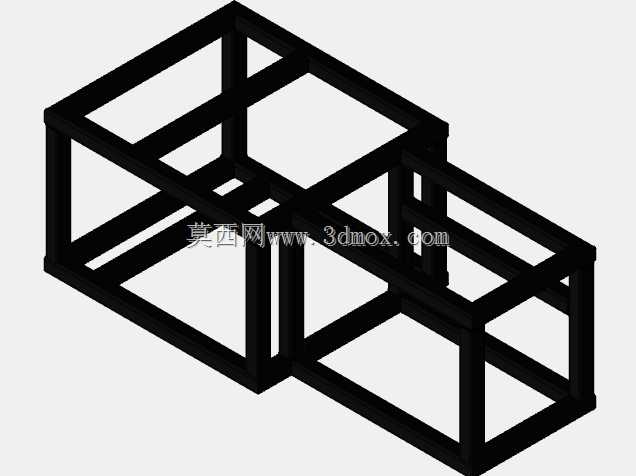

从结构布局来看，设备整体采用方管焊接的一体式工业级机架作为承载主体，上层倾斜布置粉碎单元进料端，配套带防护挡板的进料导槽，可直接承接人工或简易输送设备送入的块状木炭原料，粉碎腔内部采用交错布置的锤片+筛网结构，能将大块炭料研磨至设定粒度的细粉，粉碎后的粉料直接通过机架内部的导料溜槽落入中层的搅拌腔体，无需额外配置中转输送机构，从根源上减少粉料转运过程中的扬尘与物料损耗。搅拌单元采用双轴带搅拌桨的结构设计，腔体预留粘结剂、添加剂加注口，可在搅拌过程中按工艺比例均匀混入辅料，确保炭粉与粘结剂充分混合，达到挤压成型所需的物料均匀度与含水率要求，搅拌完成的混合料通过腔体下部的出料控制机构送入下层挤压单元。挤压单元采用螺旋挤压+成型模腔的结构，可将混合均匀的炭料压制成致密均匀的团块，成型后的炭块通过出料溜槽直接送入末端接料区域，可直接衔接后续干燥、包装工序。

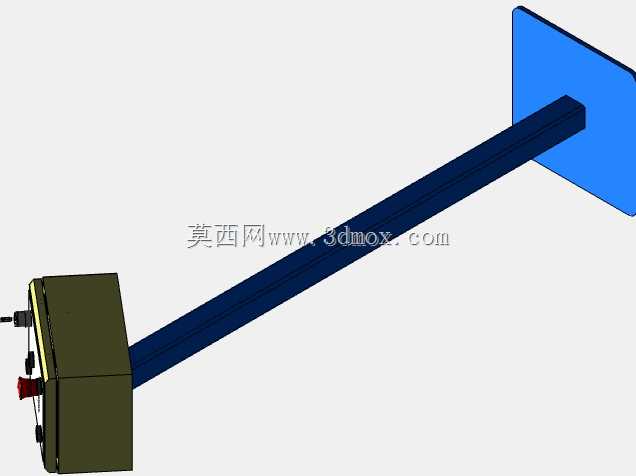

设备的操作控制箱集中布置在机架侧方的易操作位置，所有启停、调速、急停按钮均集成在控制箱面板上，操作人员无需在多台设备间往返操作，单人即可完成整套设备的运行监控。机架下部预留了标准的设备安装固定孔位，整体安装边界紧凑，相较于同产能的分体式炭加工设备，占地面积可缩减40%以上，对生产场地的层高要求低，普通工业厂房甚至农村闲置生产用房都可满足安装条件，无需额外做特殊的地基加固处理。机架旁配套的带警示标识的操作踏台，采用防滑格栅板面，高度与设备检修位置匹配，方便操作人员定期检查粉碎腔筛网磨损情况、搅拌桨间隙以及挤压螺杆的损耗状态，日常维护时无需搭建额外登高设施。

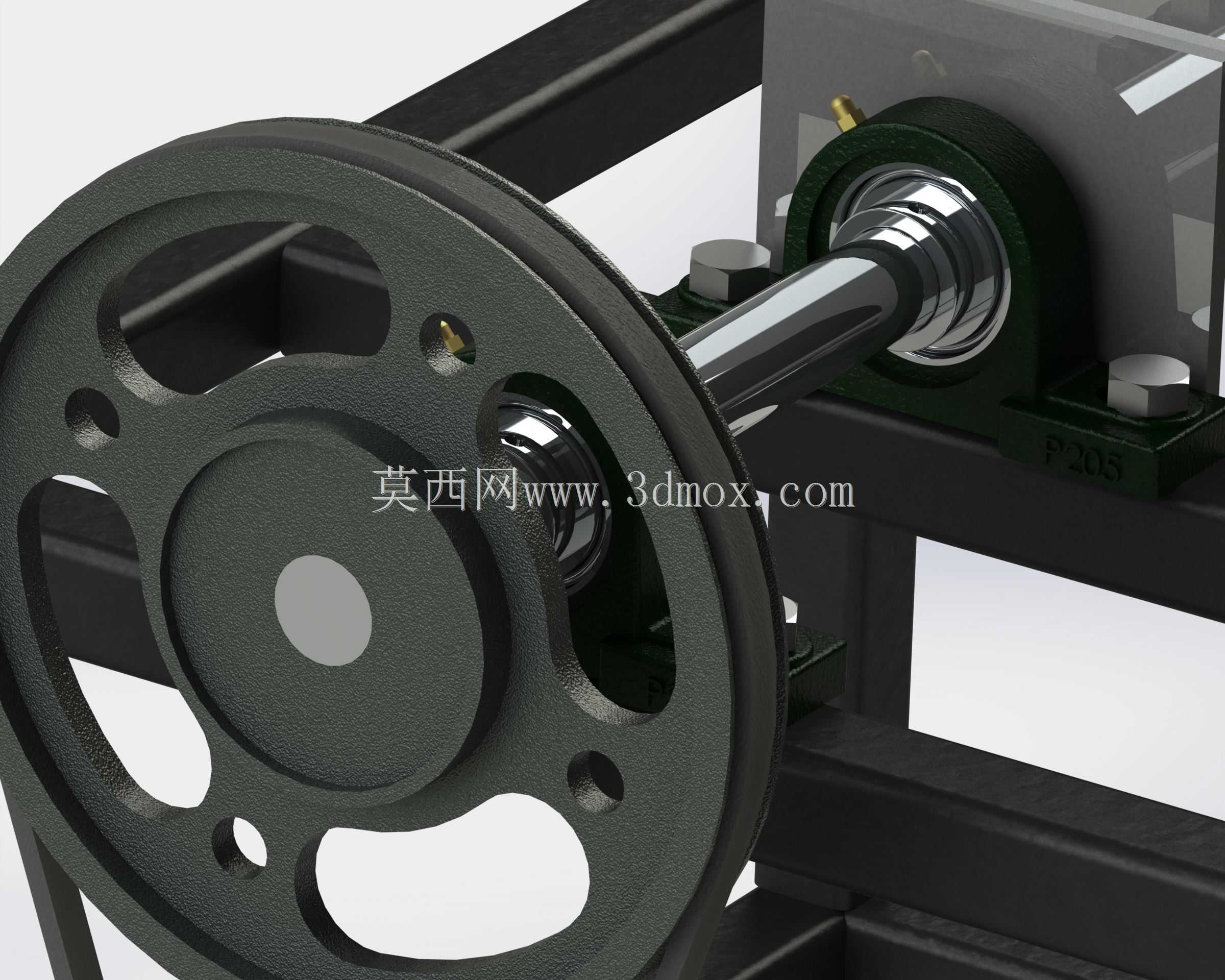

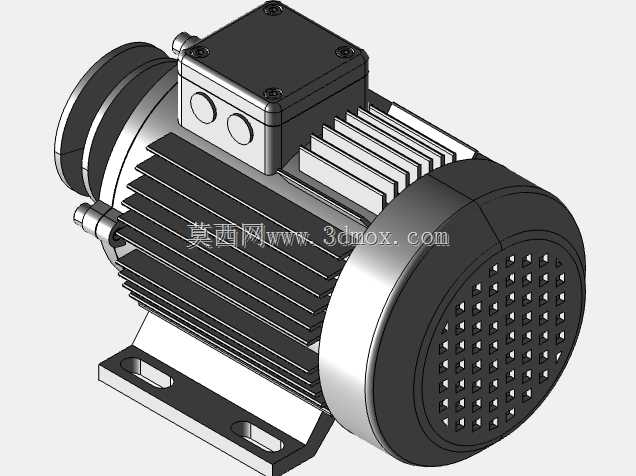

在运行稳定性设计上，整套设备的动力单元均匹配对应负载的减速机构，粉碎单元配置过载保护结构，当混入硬质异物时可触发保护避免核心部件损坏；搅拌单元的桨叶采用耐磨钢材制作，可长期承受炭粉的摩擦损耗；挤压单元的成型模腔采用可更换结构，当模腔磨损后可快速拆换，无需整体更换挤压部件，降低长期运维成本。整套设备的物料流道均做了顺滑过渡设计，避免粉料在转角位置堆积堵料，各单元的衔接位置均设置密封结构，减少生产过程中的炭粉外溢，改善生产车间的作业环境。相较于传统分体式炭块生产设备，这套集成装置省去了工序间的物料转运环节，单吨成品的人工耗时可降低60%左右，同时因为减少了物料转运过程中的散落损耗，原料利用率也有明显提升，非常适合追求稳定产能、低人力投入的中小型炭制品生产场景，设备的各功能单元采用模块化设计，也可根据用户的实际产能需求，对粉碎、搅拌、挤压单元的参数做针对性调整，适配不同原料特性、不同成品规格的炭块生产需求。
