叉形连接件结构设计

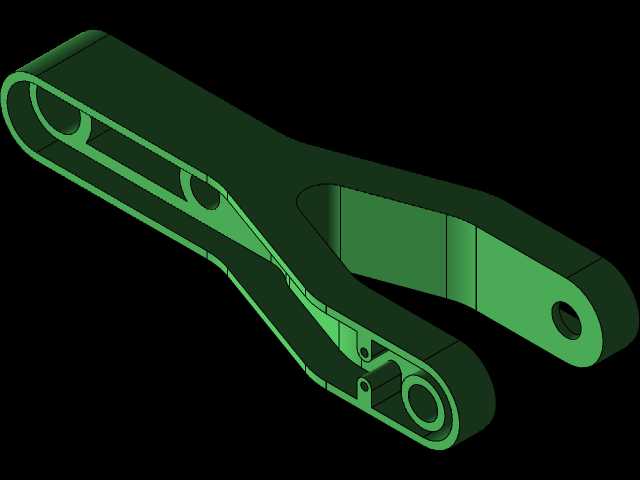

　　该叉形构件多用于阀组驱动端的力传递环节，在工业流体控制场景中，承担手动操作机构或者气动执行元件与阀芯之间的铰接传动作用，日常工况下需要承受周期性的扳动力与启闭过程的冲击载荷，因此结构设计上优先保障受力路径的连续性，避免应力集中带来的疲劳失效风险。从结构形态来看，整体采用长臂叉式布局，长臂端设置单铰接孔，用于连接操作端或者动力输出部件，叉体端设置同轴双铰接孔，用于与阀芯驱动杆形成铰接副，两个铰接孔的同轴度公差需要控制在0.02mm以内，避免装配后出现卡滞、传动卡涩的问题。

　　设计过程中，首先根据额定操作力矩核算受力截面的抗弯模量，长臂部分采用变截面设计，靠近铰接受力点的位置截面厚度更大，向末端逐步过渡收窄，在保证结构强度的前提下尽可能降低零件自重，同时减少不必要的材料占用。叉体的开口间隙尺寸需要匹配对接构件的安装厚度，间隙值预留0.1-0.15mm的装配余量，既保证铰接转动的灵活性，也避免间隙过大带来的传动空程。零件的所有棱边都做了R1-R2的圆角过渡处理，尤其是叉体内侧与长臂衔接的拐角位置，是应力集中的高发区域，通过大圆角过渡分散应力，避免长期交变载荷下出现裂纹。

　　安装边界方面，长臂端铰接孔的中心到叉体双孔中心的中心距是核心安装尺寸，直接决定传动比与操作行程，设计时需要匹配对应阀块的启闭行程要求，确保扳动角度能够覆盖阀芯从全闭到全开的完整行程。叉体双孔的孔径公差采用H7级精度，与配套的铰接销轴采用间隙配合，保证转动顺畅的同时控制径向窜动量。长臂上设置的减重槽并非单纯为了减重，槽体的走向顺着主受力应力线分布，不会破坏主受力路径的结构强度，同时槽体的边缘同样做圆角处理，避免加工过程中出现应力集中点。零件的壁厚设计均匀，整体壁厚差控制在2mm以内，适合采用模锻成型后机加工的工艺路线，也可直接采用棒料铣削加工做小批量试制，加工过程中需要重点保证两个叉臂的平行度，避免双孔装配时出现销轴别劲的问题。

　　在实际应用场景中，这类构件也可拓展用于小型设备的连杆传动、手动锁紧机构的铰接环节，只要受力等级、安装尺寸匹配即可替换使用。设计时还考虑了操作的人机工程性，长臂的外轮廓做了圆弧收边，没有尖锐棱角，手动操作时不会划伤操作人员，表面如果做发黑或者喷塑处理，还能提升防锈能力，适配潮湿或者有轻度腐蚀的工业工况。铰接孔位置预留了润滑脂槽的加工余量，长期使用时可以定期加注润滑脂，降低铰接副的磨损量，延长零件的使用寿命。整体结构没有复杂的异形曲面，所有特征都可以通过常规的铣削、钻铰工序完成，加工工艺性良好，不需要特殊的工装夹具即可完成批量生产，零件的形位公差要求都在常规机加工的精度可达范围内，不需要特殊的高精度加工设备，制造成本可控。
