CSWA认证考核用异形阀块锁止结构件

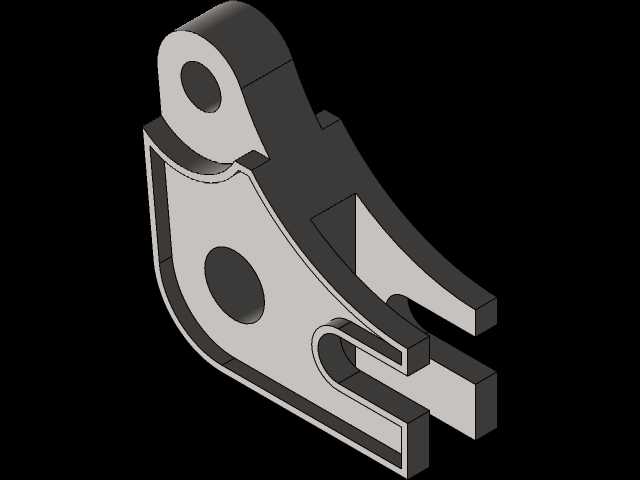

这款异形结构件是阀门配套的锁止铰接部件，主要应用在工业管路控制类阀门的手动操作端，作为阀杆行程限位与操作手柄锁止的核心承载构件，在化工管路、市政供水、工业流体输送系统的手动球阀、截止阀操作机构中十分常见。日常工况下，该部件需要承受操作手柄施加的周期性扳动力，同时要在阀门全开、全关两个极限位置提供刚性限位，避免阀杆过转导致密封面磨损，还要在非操作时段配合锁销完成手柄位置锁定，防止管路压力波动带动阀杆移位引发流体泄漏。

从结构设计逻辑来看，构件上部的带孔凸耳是铰接安装位，孔位公差严格按照H7级精度设计，与阀座上的固定销轴采用间隙配合，保证部件绕销轴转动时无卡滞，同时径向窜动量控制在0.1mm以内，避免长期转动出现铰接位磨损松旷。中部的大直径通孔是阀杆避让位，孔壁与阀杆之间预留0.5mm的装配间隙，既不会干涉阀杆的旋转动作，也能在部件锁止状态下通过侧壁抵住阀杆上的定位平面，实现位置锁定。下部的异形弯折腔体是结构强度优化的核心设计，采用不等厚的弯折壁结构，在受力集中的铰接位与锁止接触位将壁厚提升至8mm，非受力区域的壁厚控制在4mm，在保证整体结构抗扭强度达到120N·m的前提下，尽可能降低构件自身重量，减少操作手柄扳动时的附加阻力。前端的开口卡槽是锁销配合位，卡槽开口宽度与标准直径5mm的锁销匹配，卡槽入口处设计了15度的导向倒角，方便现场运维人员在戴防护手套的状态下快速完成锁销插拔。

安装边界方面，该构件整体最大外轮廓尺寸为长72mm、宽48mm、高65mm，铰接孔中心距离阀杆安装孔中心的位置度公差控制在0.05mm以内，保证装配后锁止位置与阀门全开全关位置完全对应，不会出现锁止偏差。构件背部设计了两个深度2mm的定位凸台，与阀座上的对应凹槽配合，避免长期转动过程中构件出现轴向窜动，与周边的手柄、密封件产生运动干涉。所有棱边都做了R1的圆角处理，一方面是消除加工过程中的应力集中点，提升构件的抗疲劳寿命，在十万次往复扳动测试下不会出现裂纹，另一方面也避免安装运维过程中尖锐棱边划伤操作人员。材质选用常用的304不锈钢，适配多数工业流体工况的防腐蚀要求，表面采用喷砂处理，既可以提升表面粗糙度的一致性，也能在长期户外使用场景下减少锈蚀附着。

在建模过程中，这类零件也是CSWA认证考核中的典型题型，重点考察草图绘制的几何约束逻辑、拉伸切除特征的顺序规划、圆角特征的层级处理，以及工程图中关键尺寸公差的标注规范，很多初学者在建模时容易忽略铰接孔与阀杆孔的位置度要求，或者在弯折壁的厚度处理上出现等厚设计导致整体重量超标，无法满足轻量化的设计要求。实际生产中，该零件采用金属注射成型工艺批量加工，关键孔位后续做铰孔精加工保证尺寸精度，装配前需要做100%的位置度检具检测，确保每个零件的安装尺寸一致，互换性满足现场运维的快换要求，不需要额外修配就能直接安装到同型号的阀门操作机构上。
