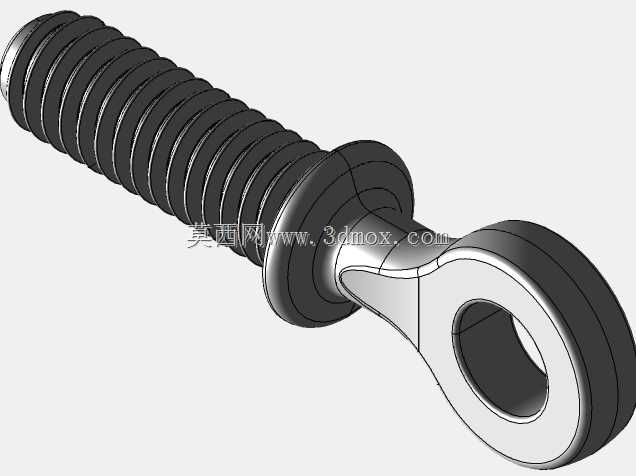

带吊环铰接结构的活节紧固螺栓

　　这款带铰接吊环结构的特殊螺栓，在常规螺纹紧固件的基础上集成了铰接连接端，打破了普通螺栓仅能沿轴向施加紧固力的使用局限，在需要兼顾轴向锁紧与端部铰接联动的装配场景中应用十分广泛。从结构设计逻辑来看，产品分为三个功能区段，分别是螺纹啮合段、法兰限位段以及吊环铰接段，三个区段采用一体化结构成型，避免了分体装配带来的连接间隙与强度冗余问题。螺纹段采用标准公制三角螺纹设计，牙型角60度，牙距匹配常规同规格螺母的啮合参数，能够在旋紧后提供稳定的轴向预紧力，螺纹表面的粗糙度控制在Ra3.2以内，保证旋合过程顺畅无卡滞，同时减少长期交变载荷下的螺纹磨损风险。

　　法兰限位段位于螺纹段与吊环段之间，采用圆盘式凸缘结构，凸缘的外径大于螺纹大径，装配时可以直接抵接在被连接件的安装表面，无需额外加装平垫圈，既能够分散螺栓头部对被连接件的压应力，避免软质被连接件表面出现压痕变形，也能起到轴向安装定位的作用，控制螺栓旋入的深度边界。吊环铰接段是这款螺栓区别于普通外六角螺栓、内六角螺栓的核心结构，端部为带通孔的环形耳状结构，通孔的轴线与螺栓螺纹轴线垂直，孔壁做了倒圆角处理，能够穿装销轴实现与其他连杆、拉索或者铰接支座的连接，让螺栓在完成两个部件轴向紧固的同时，还能作为铰接受力点传递横向或者摆动力矩，适配多自由度的连接需求。从实际应用场景来看，这类螺栓常被用在阀门阀块的操纵联动结构中，作为阀杆与外部操纵手柄、拉臂之间的连接紧固件，既可以通过螺纹段旋入阀杆端部的螺纹孔完成轴向固定，端部的吊环孔又能穿装销轴连接操纵连杆，将手柄的摆动力传递到阀杆，实现阀门的开闭调节；在轻工机械、输送设备的张紧结构中，这类螺栓也常作为张紧拉杆的端部连接件，螺纹段旋入张紧支座后，吊环端连接张紧弹簧或者拉索，通过旋转螺栓调整螺纹旋入长度就能改变张紧力大小，端部的铰接结构可以自动适配张紧过程中的角度偏移，避免连接部位出现别劲、卡滞的问题。

　　设计过程中需要重点控制几个关键尺寸边界：首先是螺纹段的长度，需要根据被连接件的总厚度、法兰凸缘的厚度以及螺母的旋合长度综合确定，保证旋紧后螺纹露出螺母2-3个牙距，既满足螺纹啮合的强度要求，也不会因为螺纹过长造成安装空间的干涉；其次是吊环段的通孔直径，需要匹配常用的标准销轴直径，孔与销轴之间采用间隙配合，间隙量控制在0.1-0.2mm之间，既保证铰接转动灵活，也不会因为间隙过大造成传动过程中的冲击晃动；法兰凸缘的厚度需要根据螺栓的额定抗拉强度计算确定，保证在最大预紧力作用下凸缘不会出现弯曲变形，凸缘与螺纹段、吊环段的过渡位置采用圆角过渡，避免应力集中造成的断裂风险，尤其是在承受交变载荷的使用场景中，过渡圆角的R值不能小于1mm，减少应力集中系数。

　　从安装适配性来看，这款螺栓不需要特殊的安装工具，螺纹段的装配和普通螺栓一致，使用普通扳手卡住法兰段的平面就能完成旋紧操作，端部吊环的销轴安装也和常规铰接耳板的装配要求一致，不需要定制专用配件，能够直接适配现有标准件库中的销轴、开口销等配件，降低设备装配的配件采购成本。在受力特性上，一体化的结构让这款螺栓可以同时承受轴向的拉伸载荷和吊环孔处的径向剪切载荷，相比采用普通螺栓加装焊接吊耳的分体结构，不存在焊接部位的强度薄弱点，整体受力更加均匀，在频繁摆动的铰接工况下使用寿命更长，也避免了焊接变形带来的安装位置偏差问题。结构建模过程中，需要重点保证螺纹段与吊环孔的位置度公差，吊环孔的中心轴线需要与螺纹段的轴线垂直相交，垂直度公差控制在0.05mm以内，避免安装后出现铰接转动卡滞、受力偏载的问题；吊环的环形截面需要做等强度设计，孔壁到环形外圆的壁厚均匀一致，保证各个方向的受力强度均衡，不会出现局部强度薄弱的位置。
