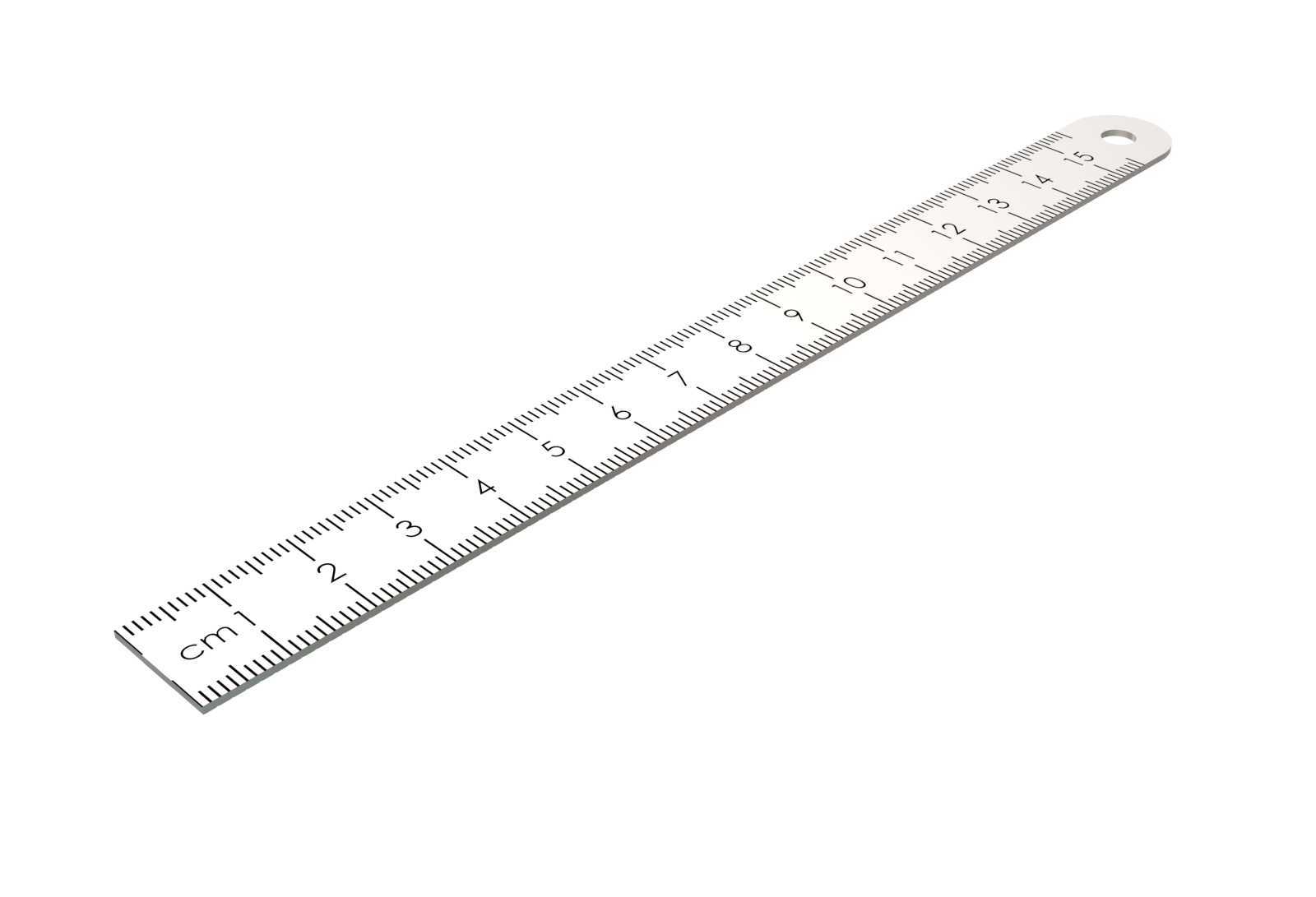

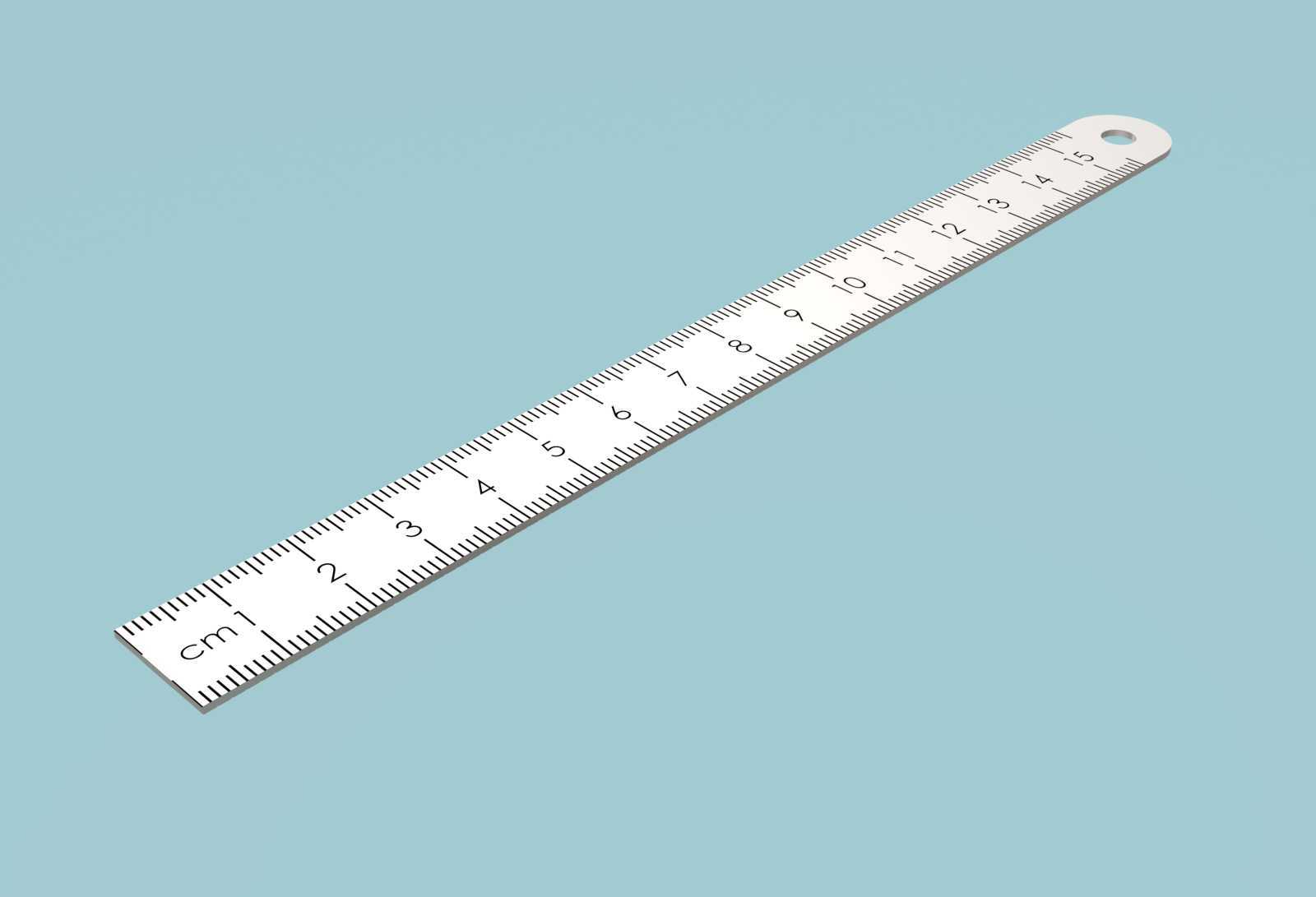

高精度不锈钢直尺测量工具三维数模

日常机械加工、装配调试、教学实验场景中，直尺是最基础也最高频的接触式长度测量器具，这款不锈钢直尺的三维建模完全贴合量产实物的结构细节，可直接用于虚拟装配校验、测量工位布局仿真、工具收纳空间设计等场景。从实际使用需求出发，这款直尺的尺身采用平直的薄型长条结构，整体采用1Cr13不锈钢材质的等效建模参数，尺身厚度控制在1mm左右，既保证了测量时的贴合度，避免尺身翘曲带来的测量误差，也兼顾了日常携带的轻便性，不会因为自重过大在垂直面测量时滑落。尺身末端设计有直径5mm的悬挂圆孔，这个结构并非装饰性设计，在生产车间的工具挂板、实验室的工具墙收纳场景中，可直接通过挂钩穿过该孔完成悬挂收纳，避免直尺随意放置导致尺面刮花、刻度磨损，同时也能减少工具遗失的概率，这个安装边界尺寸在建模时做了精准还原，在做工具挂板的孔位布局仿真时，可以直接调用该模型匹配挂孔位置，不需要二次测量修正。

刻度设计是这款直尺的核心功能部分，建模时刻度线采用蚀刻凹陷的结构还原，而非简单的贴图处理，厘米级刻度线长度为5mm，毫米级刻度线长度为2mm，半厘米刻度线长度为3.5mm，不同长度的刻度线在视觉上形成清晰的层级，方便测量时快速读数，避免不同刻度混淆带来的读数误差。尺身的起始端做了0刻度对齐处理，0刻度线与尺身端面的重合度控制在0.02mm以内，还原实物的加工精度，在进行端面抵靠测量时，不需要额外扣除尺端余量，可直接读取测量数值，适配工件毛坯快速测量、板材划线定位、装配间隙粗测等多种作业场景。尺身的四个棱边都做了0.1mm的圆角钝化处理，还原量产产品的安全设计，避免锋利棱边划伤操作人员手部，也能减少棱边磕碰产生的毛刺，延长量具的使用寿命。

从设计思路上，这款模型没有做多余的装饰性结构，完全围绕测量功能做结构还原：尺身表面做了亚光拉丝质感的等效建模，模拟实物的表面处理工艺，这种表面处理可以减少环境光线的镜面反射，在车间强光、实验室灯光等不同光照环境下，都能清晰辨识刻度线，不会因为反光导致读数困难。尺身的平直度公差在建模时按照民用A级量具的标准做了参数约束，整体平面度误差不超过0.05mm，保证测量时尺身与被测表面完全贴合，不会因为尺身弯曲导致测量值偏大。在实际的设备装配场景中，这款直尺模型可以直接导入装配体环境，用来模拟测量装配间隙、核对零件安装位置、校验工装定位尺寸，不需要在虚拟仿真阶段额外调用简化的测量块，提升虚拟调试的效率；在教学演示场景中，该模型可以配合装配动画，演示直尺测量的正确操作方式，比如尺身与被测边平行放置、视线垂直尺面读数等操作规范，帮助初学者快速掌握基础量具的使用方法。

考虑到不同场景的使用需求，这款模型的尺身宽度设置为25mm，这个宽度尺寸既保证了尺身的结构刚性，不会因为轻微受力就产生弯折变形，也不会因为尺身过宽遮挡被测工件的表面标记，方便测量时同时观察工件基准和刻度数值。悬挂孔的位置距离尺身末端8mm，这个距离既保证了悬挂时尺身保持竖直状态，不会因为孔位偏斜导致尺身晃动，也不会因为孔位太靠近端部导致悬挂时端部应力集中，出现尺端弯折的问题。在做工具柜、工具包的内部布局设计时，可以直接调用该模型的外形尺寸做空间预留，不需要单独测绘实物，提升工装设计的效率。整体建模过程中，所有结构细节都对应实物的加工工艺，比如尺身两端的倒角、刻度线的深度、悬挂孔的倒角处理，都做了1:1还原，没有做简化处理，保证模型在做渲染展示、结构验证、3D打印样件验证时都能直接使用，不需要二次修改结构。
