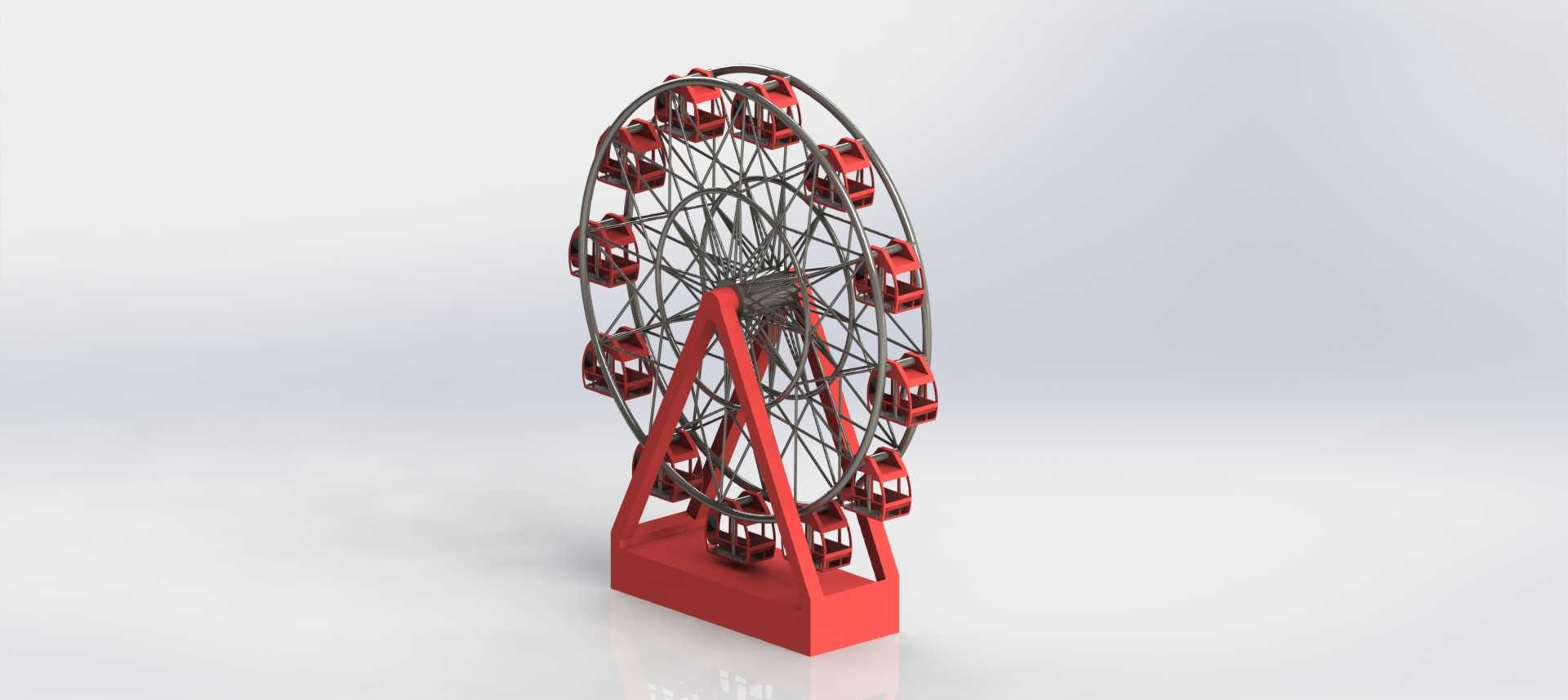

游乐园观览式摩天轮结构三维设计

　　从结构功能拆分来看，整体分为轮盘桁架、支撑塔架、底部基座、载人吊舱四个核心部分，轮盘采用空间辐条式桁架结构，通过多组径向拉杆与环形轮缘形成稳定的受力体系，在保证整体轮圈圆度的同时，尽可能降低结构自重，减少回转过程中的惯性载荷；支撑塔架采用A字形斜撑结构，两侧斜向支腿从底部基座向上收拢至轮盘中心转轴位置，形成对称受力的稳定支撑，可有效抵御运行过程中的侧向风载与偏载力矩，避免轮盘运行时出现晃动偏移。该摩天轮结构主要面向中小型主题乐园、商业综合体户外中庭、城市休闲公园等场景的游乐设施配置需求，作为观览类游乐载体，可承载游客完成低速圆周回转运动，在运行过程中为乘客提供开阔的高空视野，满足休闲观光、场景打卡的实际使用需求，区别于大型百米级摩天轮的大跨度设计，该结构适配占地空间有限的中小型游乐场地，安装边界可控制在十米级占地范围内，无需超深基础施工即可完成部署。

　　底部基座为整体式箱型结构，一方面作为整个设备的承重基础，将上部结构的载荷均匀传递至地面安装面，另一方面内部预留了回转驱动机构的安装空间，可集成摩擦轮驱动或中心轴驱动组件，为轮盘的低速平稳转动提供动力输出，基座的安装平面设置有多处地脚螺栓连接位，可根据现场地面条件调整固定方式，保证设备运行时的整体稳定性。载人吊舱采用对称挂载设计，通过铰接结构与轮缘位置的安装座连接，在轮盘回转过程中吊舱可始终保持竖直状态，避免舱体随轮盘转动出现倾斜，保障乘坐过程的平稳性，每个吊舱的挂载点都设置有耐磨衬套结构，可减少长期回转过程中的铰接磨损，降低后期维护频次。

　　设计过程中优先考虑了结构的受力合理性，轮盘的辐条采用等强度布置思路，在靠近中心转轴的位置适当提高杆件截面规格，承受更大的拉压载荷，靠近轮缘位置的杆件则在满足刚度要求的前提下适当减小截面，控制整体重量；支撑塔架的斜撑杆件采用矩形截面型材，相比圆管型材具备更好的抗侧向弯曲性能，同时方便现场安装时的焊接与螺栓连接作业。在安装边界的考量上，整体结构的最大回转直径与支撑塔架的高度形成1:1左右的比例关系，安装时需在轮盘回转范围外预留不小于1.2米的安全检修通道，基座底部的安装平面平面度误差需控制在千分之二以内，避免轮盘安装后出现圆跳动超差的问题；轮盘与支撑塔架的中心转轴位置设置有调心轴承组件，可补偿一定范围内的安装同轴度误差，降低现场安装的调试难度。

　　从实际运行的功能特性来看，整个结构的回转速度控制在低速区间，单圈运行时长可匹配常规游乐设施的乘坐体验要求，驱动机构设置有过载保护与制动装置，在出现异常载荷时可及时停止运行，保障使用安全；所有外露的结构件都预留了防腐涂装的工艺余量，可适配户外露天使用的环境要求，减少雨水、温差带来的结构锈蚀问题。在建模过程中对所有铰接位置、连接节点都做了细节还原，包括吊舱与轮缘的连接销轴、塔架与基座的连接法兰、轮盘辐条的交汇节点等，可直接用于后续的工程出图、结构受力仿真验证，也可作为游乐设施方案设计阶段的可视化展示模型，帮助设计人员快速核对结构尺寸、校验安装空间是否存在干涉，为后续的详细结构设计提供基础参考。
