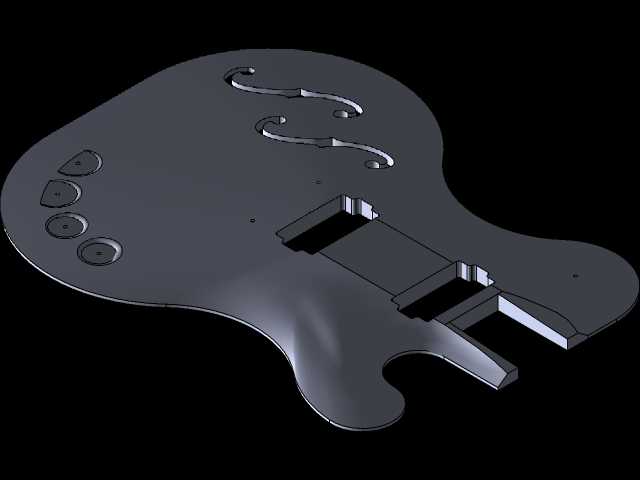

电吉他琴身主体结构三维设计

　　这款电吉他琴身的三维结构设计，核心围绕乐器实际演奏的使用需求展开，首先要考虑的是演奏者长时间持握的贴合度，琴身轮廓的曲面弧度完全贴合人体坐姿、站姿演奏时的躯干贴合角度，避免长时间持琴出现硌压、滑脱的问题。从结构布局来看，琴身预留的拾音器安装槽采用阶梯式限位结构，槽体边缘做了0.2mm的装配公差预留，能够适配常规规格的双线圈、单线圈拾音器组件，安装时不需要额外打磨修配，槽体底部预留的走线孔位顺着琴身内部加强筋的间隙排布，既不会破坏琴身整体结构强度，也能避免信号线在腔体内部晃动产生异响。

　　琴身左侧的旋钮安装位做了同轴沉台设计，每个沉台的深度统一为3.5mm，能够完全容纳电位器的固定螺母与垫片，安装后旋钮底座与琴身表面齐平，不会出现凸起刮蹭衣物的问题，相邻旋钮的中心间距设定为18mm，刚好满足手指调节时的操作空间，不会出现调节时误碰相邻旋钮的情况。琴身的两个f型音孔并非单纯装饰结构，其开孔边缘做了1.5mm的倒圆角处理，一方面能够减少木质或金属材质琴身的应力集中点，避免温湿度变化导致开孔边缘开裂，另一方面也能辅助琴身腔体内部的空气流动，优化拾音的共振效果。

　　琴颈连接位采用嵌入式榫卯结构设计，连接槽的深度为42mm，配合侧面的两个固定螺丝孔位，能够保证琴颈与琴身连接后无旷量，长期使用也不会出现琴颈偏移、打品的问题，连接槽的接触面做了0.1mm的微倾斜角度预留，适配不同演奏习惯所需的琴颈倾角调节需求。从加工角度考虑，整个琴身的外轮廓曲面全部采用G2连续顺滑过渡，没有尖锐的棱角与突变曲面，无论是采用实木铣削、金属压铸还是3D打印加工，都能减少刀具路径的突变点，降低加工时的振刀风险，曲面的最小曲率半径控制在8mm以上，避免加工时出现刀具无法进入的死角。

　　琴身的整体厚度控制在45mm，边缘做了从中心向边缘递减的薄化处理，最薄的边缘位置厚度为12mm，既能够保证琴身整体结构的刚性，不会因为琴弦拉力产生形变，也能有效控制整体重量，减轻演奏者的持琴负担。琴身底部的背带钉安装位做了内嵌式金属衬套预埋结构，衬套与琴身主体采用过盈配合，能够承受15kg以上的拉力，避免长期使用背带钉脱落导致琴体摔损。琴身表面的所有安装孔位都做了同轴度校验，孔位中心偏差控制在0.05mm以内，保证各个配件安装后位置端正，不会出现歪斜、装配间隙不均的问题。在结构强度设计上，琴身内部对应拾音器槽、琴颈连接位的位置做了局部加厚处理，加厚区域的厚度比周边厚3mm，能够抵消开孔带来的结构强度损失，即使受到轻微磕碰也不会出现开裂、变形的问题，同时加厚区域的位置避开了腔体的走线空间，不会影响内部电路的排布。这款琴身结构既适配量产加工的工艺要求，也满足手工定制吉他的改装需求，各个安装位的尺寸都遵循行业通用的配件规格标准，用户可以根据自身需求更换不同规格的拾音器、旋钮、琴桥组件，不需要对琴身主体进行二次加工。
