达索阵风战斗机外观曲面造型数模

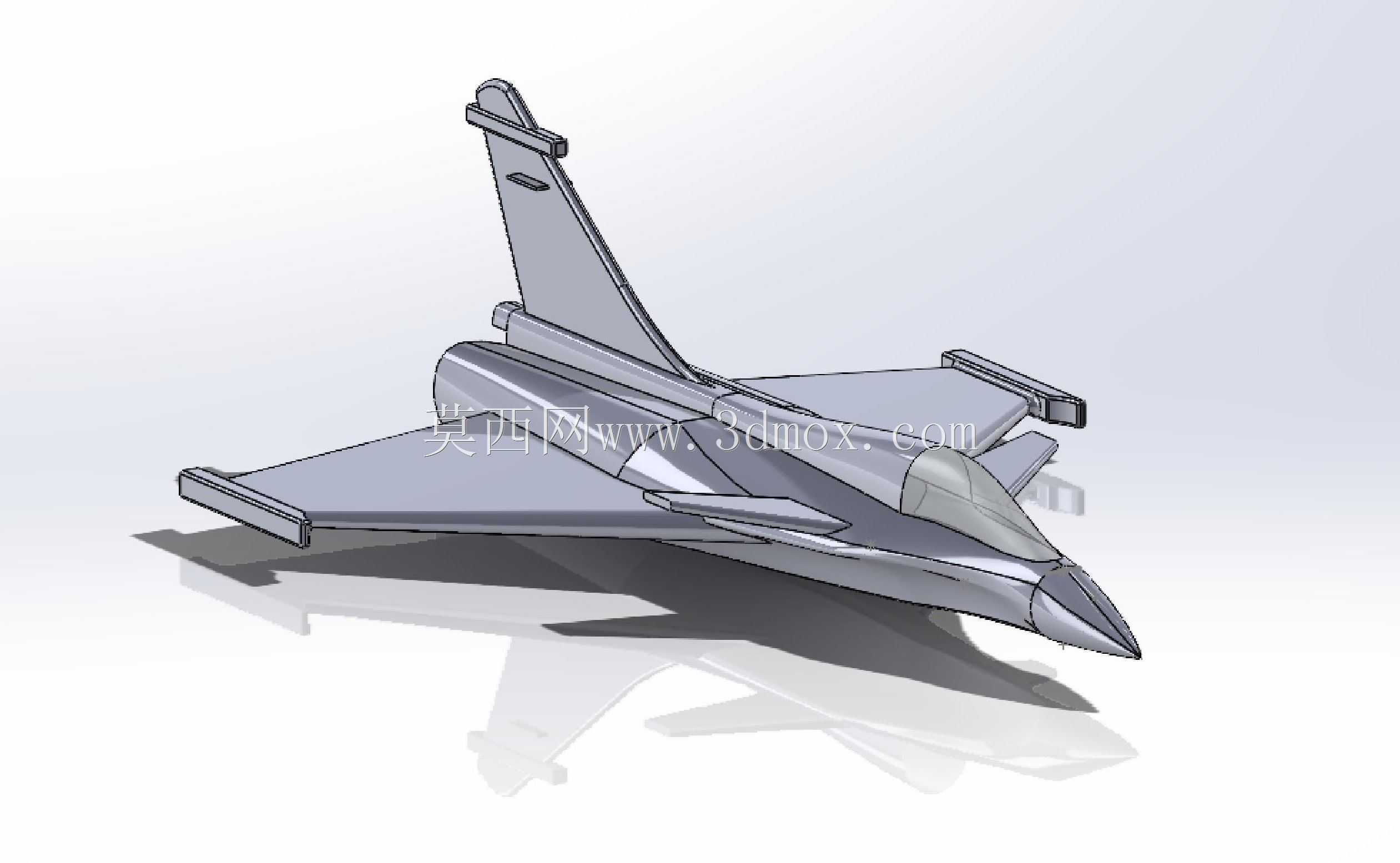

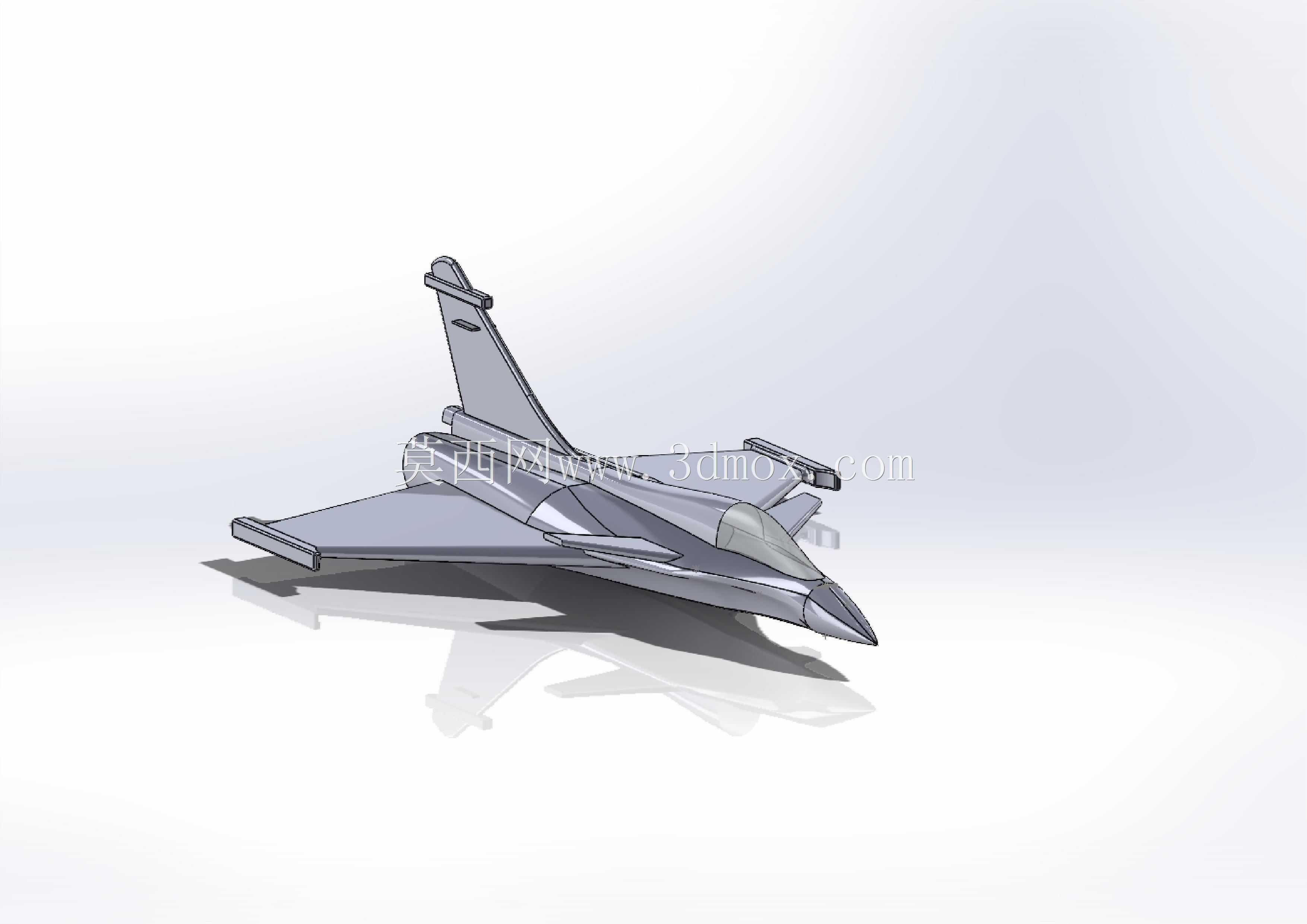

　　该数模围绕双发中型多用途战斗机的整机外观进行曲面搭建，重点还原鸭式布局、三角翼、单垂尾、两侧进气道与尖锐机头锥之间的空间关系，适合用于航空装备展示、外形方案评审、教学演示以及飞行器结构认知。建模过程中没有把飞机简单处理成拉伸实体，而是先依据多视角轮廓建立关键截面，再通过蓝线追踪、放样和边界曲面逐步收敛外形，使机身纵向面积分布、机翼后掠角、鸭翼位置和垂尾倾角能够在同一坐标系下保持协调。

　　从实际用途看，这类战斗机承担制空、截击、对地对海打击以及舰载适配等任务，外形设计必须同时照顾高速冲刺、低速升力、机动操纵和起降稳定性。数模中将机头做成细长锥形，能够降低迎面阻力并为雷达舱留出连续空间；座舱盖采用隆起的透明段轮廓，既保证飞行员前向和侧向视界，也与背脊曲面平滑过渡。机身中段按照发动机舱、进气道、主起落架舱和燃油空间的布置逻辑进行收束，避免外观曲面与内部装载边界发生冲突。

　　鸭翼是整机造型中最需要控制相对位置的部件。它位于座舱后下方、主翼前方，翼面面积明显小于主翼，前缘后掠并带有上反姿态。工程表达时不能只追求视觉上的“小翅膀”，而要让鸭翼涡与主翼前缘涡在大迎角状态下形成有利干扰，因此鸭翼根弦、展长、安装角以及与机身的间隙都需要在曲面中留出可调整边界。主翼采用大后掠三角翼，翼根与机身大面积融合，翼尖平直收束，下方预留外挂物挂点位置；这种布局有利于减小结构重量、增加内部容积，并在跨声速段维持较好的升阻特性。

　　尾段设计突出单发视觉印象下的双发结构事实。机身尾部两侧布置发动机喷口舱段，垂尾后掠并高耸，根部与后机身融合，方向舵轮廓通过尾缘折线表达；垂尾后方的小型天线、尾部告警装置和减速伞舱区域以简化特征呈现。机身两侧进气道采用半埋式肋下进气形态，进气口与座舱后段、鸭翼根部相邻，曲面过渡需要避免突兀折角，因为在真实飞机上该区域直接影响附面层排除、进气效率和维护口盖布置。

　　起落架与外挂区域在外观数模中以位置边界方式体现。主起落架舱大致位于机身中部后下方，翼身融合处需要给出舱门开启和收放空间；前起落架位于机头后下方，靠近进气道前侧，轮距与高度要满足地面滑行、转弯和着陆下沉的基本姿态。机翼下表面保留挂架接口面，可用于后续扩展副油箱、导弹、制导炸弹等外挂物；若进入详细设计阶段，这些接口还需与翼盒梁轴线、燃油管线路径和维护开口共同校核。

　　尺寸边界方面，整机长度方向由机头锥尖端延伸至尾喷口端面，高度方向以垂尾顶端为最高控制点，宽度方向则由机翼翼展决定。建模时应将机身轴线作为主基准，机翼左右两侧关于对称面约束，鸭翼、垂尾、进气口和尾喷口均按该基准定位。曲面拼接阶段要重点检查机头到座舱、座舱到进气道、翼根到后机身、垂尾根部到尾喷口四条过渡带，防止出现曲率突变、曲面褶皱或镜像错位。

　　对于结构设计人员，该数模可作为飞行器外形方案的骨架，用于进一步划分机身框段、翼面肋位、口盖边界和检修通道；对于选型与演示人员，它能够直观说明鸭式布局在升力配平、机动增升和起降性能上的作用；对于三维建模从业者，它的训练价值在于复杂自由曲面的分块策略：先锁定对称面和主要站位，再分别完成机头、中段、翼面、尾段和附件，最后通过连续性检查把整机合成一个光顺、比例稳定、装配边界清晰的航空产品外形。
