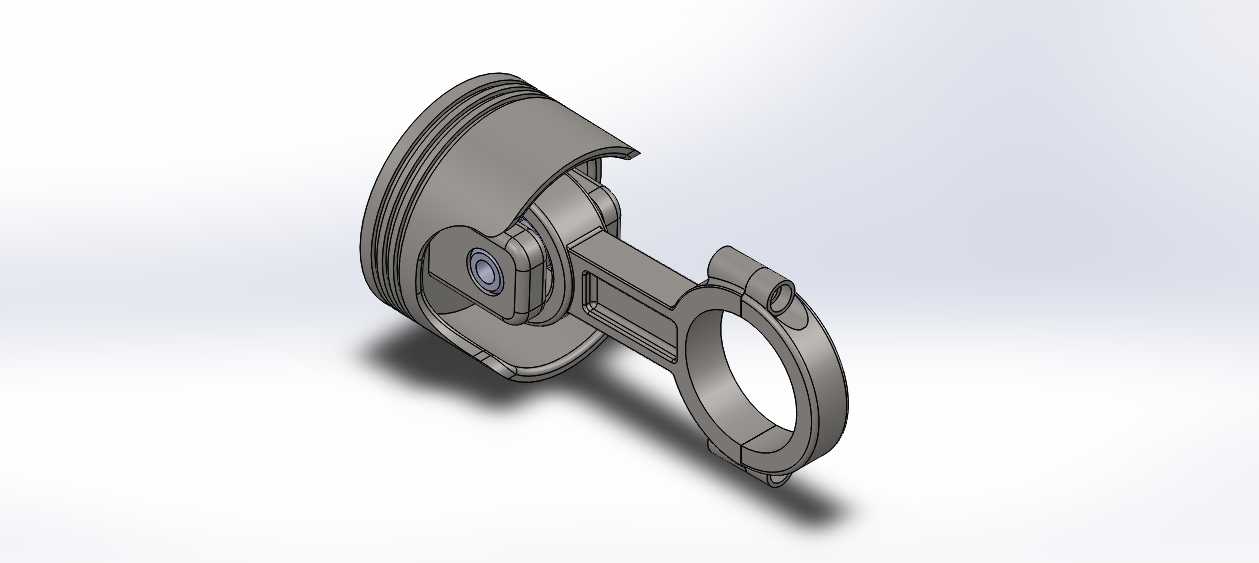

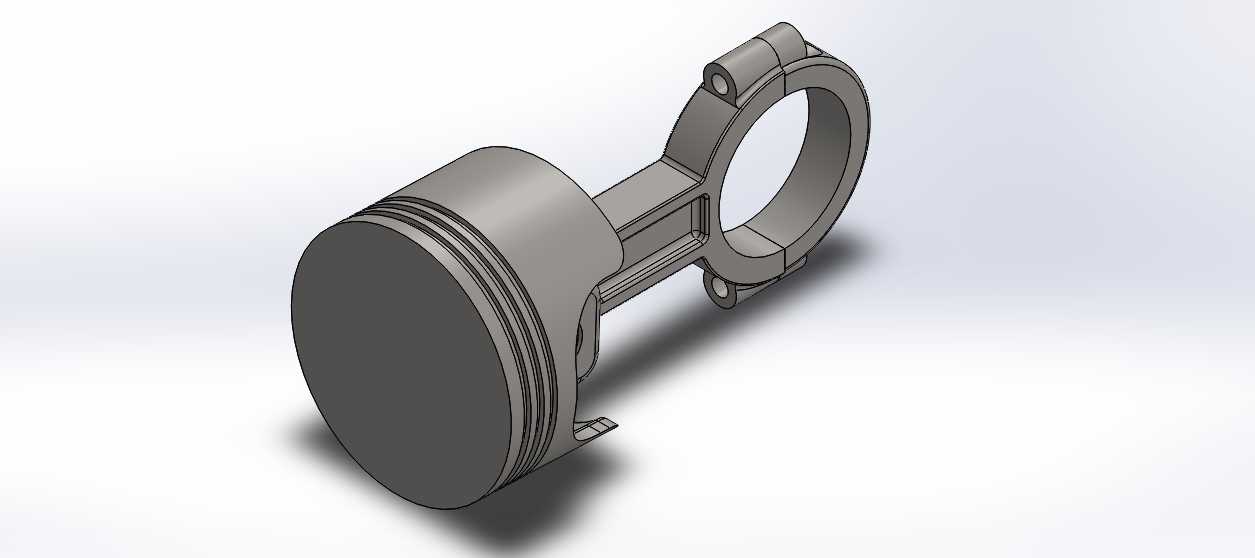

内燃机活塞连杆组件结构设计

这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛应用于小排量通用汽油机、摩托车发动机、小型农用动力机械等往复式动力设备中。在实际工况下，活塞顶部直接接触燃烧室高温高压燃气，需要在高温、高负荷、高速往复运动的环境下保持可靠的密封性能与结构强度，同时将燃气爆发产生的推力通过活塞销传递给连杆，最终驱动曲轴旋转输出动力。

从结构设计层面来看，活塞头部设置了三道环槽，分别用于安装两道气环与一道油环，气环主要负责密封燃烧室，防止高温高压燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的加工精度直接影响整机的机油消耗与漏气量指标。活塞裙部设计为适配气缸内径的导向结构，在往复运动中承担侧向导向作用，抵消活塞换向时产生的侧推力，裙部的型线设计需要考虑热膨胀量补偿，避免工作温度升高后活塞在气缸内出现卡滞，同时保证合理的配缸间隙，既不能间隙过大导致敲缸异响，也不能间隙过小引发拉缸故障。

连杆部分采用分体式大头设计，大头端为剖分结构，通过连杆螺栓与连杆盖紧固，安装时需要贴合曲轴连杆轴颈，配合轴瓦实现旋转运动副的可靠润滑与载荷传递，连杆杆身采用工字形截面设计，在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高速运转时的惯性力。小头端通过活塞销与活塞连接，内部设置衬套结构，降低活塞销与连杆小头的磨损，延长部件使用寿命。整套组件的各部件连接位置都做了圆角过渡处理，避免应力集中导致的疲劳断裂，这对于承受交变载荷的运动部件来说尤为关键，实际设计中需要通过有限元分析校核各工况下的应力分布，确保在最高爆发压力、最高转速工况下部件的应力水平低于材料的许用应力。

在安装边界方面，活塞的外径尺寸需要与对应气缸的内径匹配，安装时需要注意活塞的朝向标记，避免进排气侧、喷油侧位置装反导致气门碰撞活塞顶的故障；连杆大头的剖分面需要严格按照设计要求的扭矩紧固连杆螺栓，紧固过程需要采用对角分次拧紧的方式，保证连杆盖与连杆本体的贴合面完全贴合，避免出现偏载导致轴瓦异常磨损。活塞销与活塞销座、连杆小头的配合需要选择合理的配合公差，常温下活塞销可以在销座内自由转动，工作温度升高后销座膨胀能够保证合适的配合紧度，避免销子窜出刮伤气缸壁。

在实际设备选型与配套过程中，这套组件的尺寸参数需要与曲轴的连杆轴颈直径、活塞行程、气缸中心距等参数完全匹配，连杆的长度直接影响发动机的压缩比与活塞运动的侧推力大小，过长的连杆会增加整机高度，过短的连杆则会增大活塞侧压力，加剧气缸壁的磨损，因此设计时需要结合整机的性能目标、布置空间做综合权衡。活塞的材料通常选择共晶铝硅合金，兼顾轻量化与高温强度，连杆则多采用40Cr等合金结构钢模锻成型，经过调质处理获得良好的综合力学性能，承受交变载荷时具备足够的疲劳强度。在日常的设备维护场景中，这套组件的磨损情况直接决定发动机的动力性能与机油消耗水平，当出现活塞环磨损、连杆轴瓦间隙过大等问题时，会导致发动机动力下降、烧机油、异响等故障，需要按照维修规范拆解检查更换对应部件。
