户内壁挂式钣金电流防护箱体结构设计

这款钣金电流箱体主要面向低压配电末端的电流分配、回路防护场景，常见于小型车间工位配电、商业门店分户供电、民用建筑公共区域配电支路等工况，核心作用是承载进线端的电流分线端子、小型断路器、漏电保护模块，同时对内部带电部件形成物理防护，避免人员误触、外界粉尘飞溅或少量溅水侵入引发的电气安全隐患。

从结构设计逻辑来看，整体采用1.2mm厚冷轧钢板折弯拼焊的钣金工艺路线，所有折弯边预留1.2倍板厚的内R角，避免折弯处出现应力开裂或涂层脱落问题。箱体主舱采用单开门侧开结构，门体与主舱通过暗藏式镀锌铰链连接，铰链处预留1.5mm的装配间隙，既保证门体开合顺畅无卡滞，也能在关闭状态下通过门体四周的折边形成迷宫式密封结构，阻挡大颗粒粉尘直接进入舱内。门体侧边设置内嵌式抠手，无外凸结构，避免在狭窄安装空间内磕碰过往人员或物料。

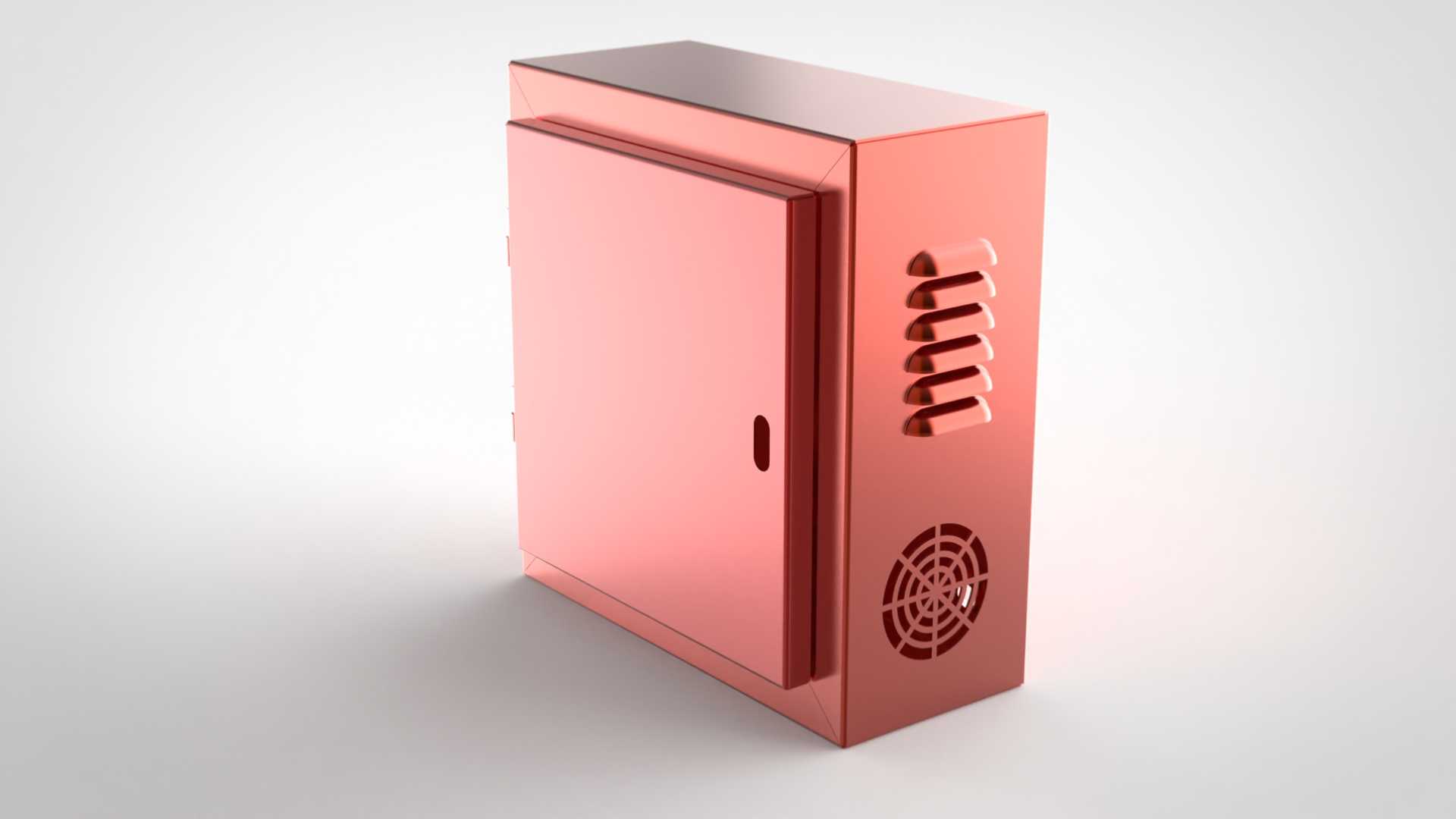

散热结构的设计充分考虑了低压配电元件的发热特性，箱体侧面上部冲压成型五组百叶式通风槽，槽口向下倾斜15度，在保证空气流通的同时避免上方滴落的液体直接进入舱内；侧面下部设置一体冲压成型的轴流风机安装位，自带格栅式防护网，当箱内回路总电流超过63A、元件发热量较大时，可直接加装120mm规格的轴流风机形成下进上出的散热风道，无需额外打孔修改结构。箱体背部预留四个壁挂安装孔，孔位采用沉台冲压工艺，安装后螺丝头部完全沉入沉台内，不会突出箱体背部顶蹭墙面，保证安装后箱体与墙面贴合平整；安装孔横向间距300mm、纵向间距400mm，匹配市面上通用的壁挂电气箱安装支架尺寸，无需单独定制安装挂件。

内部结构上，箱体内腔预留了35mm标准DIN导轨的安装位，导轨固定孔采用长圆孔设计，可根据元件尺寸微调导轨安装位置，适配不同极数的断路器、漏电保护器安装；导轨上方预留15mm的走线空间，方便主进线线缆的布设与捆扎，箱体上下两端各预留两个敲落孔，孔径分别适配20mm、25mm的电线保护管，施工时可根据进出线方向敲掉对应位置的敲落孔，无需现场开孔，大幅提升现场施工效率。箱体门板内侧预留接地端子安装位，通过6mm²黄绿接地线与主舱体连接，保证门体与主舱等电位，避免门体带电引发安全隐患。

从安装边界来看，这款箱体整体外形尺寸控制在宽350mm、高450mm、深180mm，属于小型壁挂式配电箱体，安装时需在墙面预留至少宽400mm、高500mm的操作空间，保证门体可完全打开至90度以上，方便后期元件更换与线路检修；箱体底部距离地面安装高度建议在1.5m-1.7m之间，既避免地面积水溅到箱体下部，也方便操作人员站立操作，无需踮脚或弯腰。箱体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备基础的耐刮擦、防氧化能力，适配室内干燥无强腐蚀的常规工况，若用于潮湿或轻度腐蚀场景，可在喷塑基础上增加一层防锈底漆，提升壳体耐候性。

在细节设计上，所有钣金拼接处的焊缝都采用段焊工艺，焊后打磨平整无毛刺，避免内部布线时划伤线缆绝缘层；门体与主舱的接触位置粘贴一圈2mm厚的EVA泡棉密封条，进一步提升防尘能力，同时避免门体关闭时与主舱碰撞产生异响。箱体内部右侧预留了零排、地排的安装位置，零排采用绝缘支座固定，地排直接与箱体连接，方便分回路的零线、地线统一归集接线，避免线路杂乱引发的接线错误。
