大学生方程式赛车钢管桁架承载底盘

　　这套钢管桁架式承载结构，主要面向大学生方程式赛事的单座赛车开发场景，属于整车最核心的承载基体，并非独立展示用的框架摆件。实际装车时，前悬架上下叉臂、转向机固定座、防倾杆连杆、制动主缸安装板都要对接在前舱管节点附近；中部侧围区域承担驾驶员座椅、安全带锚点、侧防撞缓冲块和车身覆盖件的安装；后段则延伸至动力总成悬置、差速器支架、rear 悬架推杆支点以及 rear 防撞吸能结构。赛场里的耐久赛、直线加速、八字绕环和高速避障项目，对底盘的要求并不相同：耐久路段更关注长时间冲击下节点是否开裂，绕环项目强调侧向刚度反馈是否直接，制动工况则要求前舱不要出现明显点头变形。

从结构思路看，

　　该方案没有采用钣金冲压底板加封闭舱体的路线，而是用圆管通过空间三角桁架传递载荷。前舱从最前端的碰撞吸能区向后分出多组斜撑，把前轮受到的纵向冲击和横向侧向力分解到主环前斜撑与侧梁；驾驶舱周围保留较完整的环舱轮廓，主防滚环向上形成高出头枕的保护边界，前环、侧边防撞杆和背部斜撑共同构成乘员生存空间。后舱管径和节点角度围绕动力总成布置展开，斜管不是随意连接，而是让发动机悬置点、后轮冲击载荷尽可能沿杆件轴线传递，减少管身中部受弯。

建模时先确定硬点，再搭建空间草图线架，比直接拉实体更适合桁架开发。前轴轮距、后轮中心线、驾驶员踵点、座椅靠背角、方向盘位置、主环高度和侧边防撞杆高度，都会反过来约束管架走向。

　　圆管沿三维草图线段扫掠后，需要在相贯位置处理切口与贴合面；真实焊接车间里，管材端部要按相贯线切割，保证焊缝根部有足够熔深，而三维模型中保留清晰的节点关系，也便于后续出焊接工装、校核装配顺序。

安装边界方面，前舱前端需要预留前防撞块和头枕缓冲结构的连接面，不能让斜撑侵占轮胎跳动空间；转向轮在最大转角并满载跳上跳下行程时，胎壁、拉杆和制动管路都要与管架保持安全间隙。驾驶舱内部要核对驾驶员头盔与主环、头盔与斜撑的距离，座椅侧板不能压到侧边防撞管，安全带肩带和腰带锚点角度需符合赛事规则。后段动力舱要兼顾发动机拆装路径，检修时不能因为某根横管挡住缸盖或链轮而整体拆解车架。
<

　　br>功能特性上，桁架底盘的优势是重量集中在承力路径上，开孔空间大，便于布置线束、冷却管路、换挡拉索和制动油管。圆管截面在抗弯和抗扭之间取得较均衡的表现，外露节点也方便在试制阶段检查焊缝、补焊加强片。设计中不能只追求视觉上的轻量化，若某段侧梁缺少斜向支撑，整车扭转刚度会明显下降，过弯时悬架几何会被车架变形带偏，轮胎接地面积也难以稳定。

在工程校核层面，应重点关注几类工况：前轮单侧过路肩带来的扭转输入，正面障碍冲击在前隔板形成的纵向载荷，高速转弯时侧边防撞管和主环根部的弯矩，以及后轮驱动力通过悬置支架传回后舱的反复载荷。节点处可增加局部加强垫片或鱼眼轴承安装座，但加强件不应盲目堆料，否则会把原本平滑传递的力流突然截断，使焊缝热影响区成为新的薄弱位置。

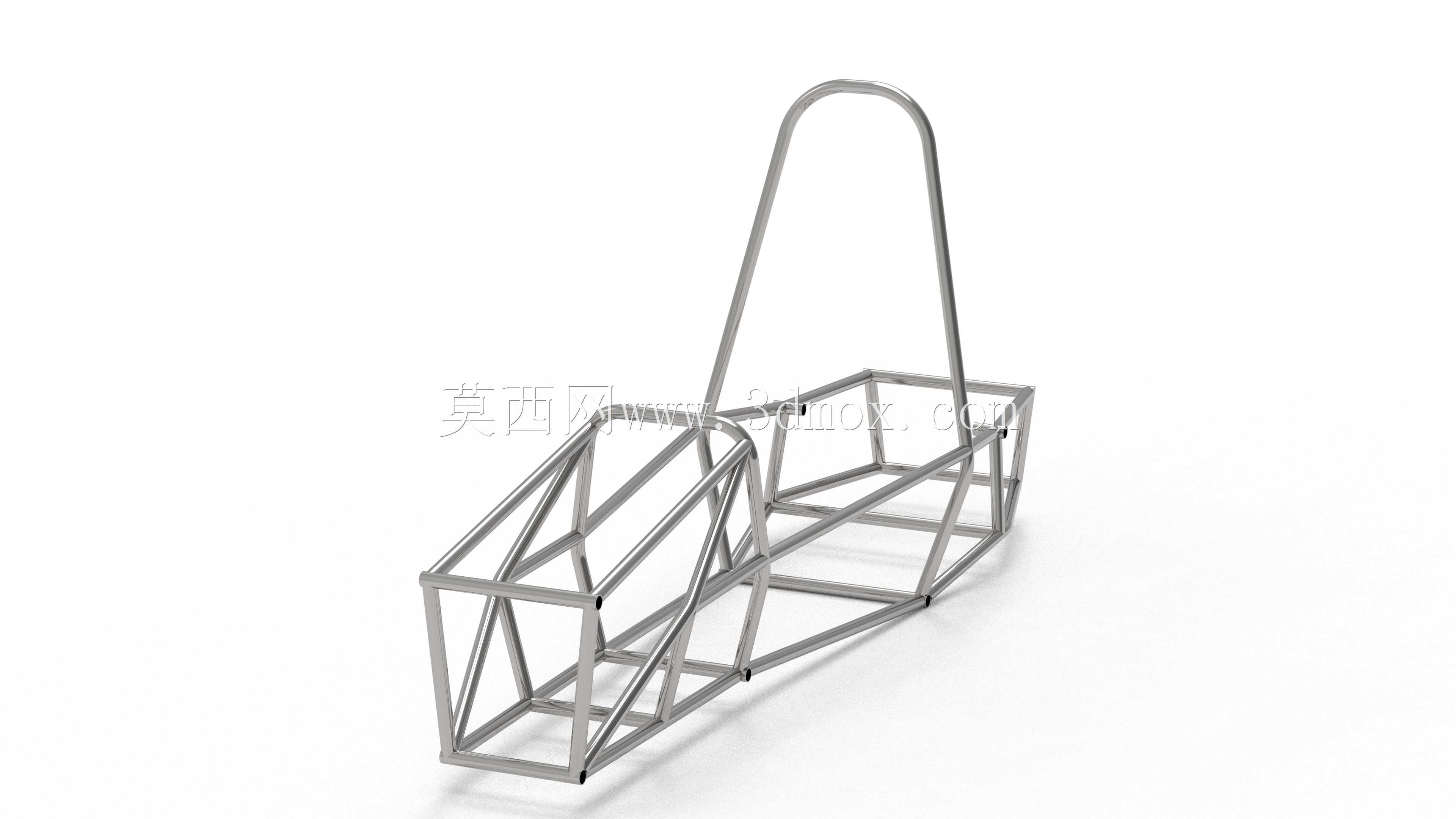

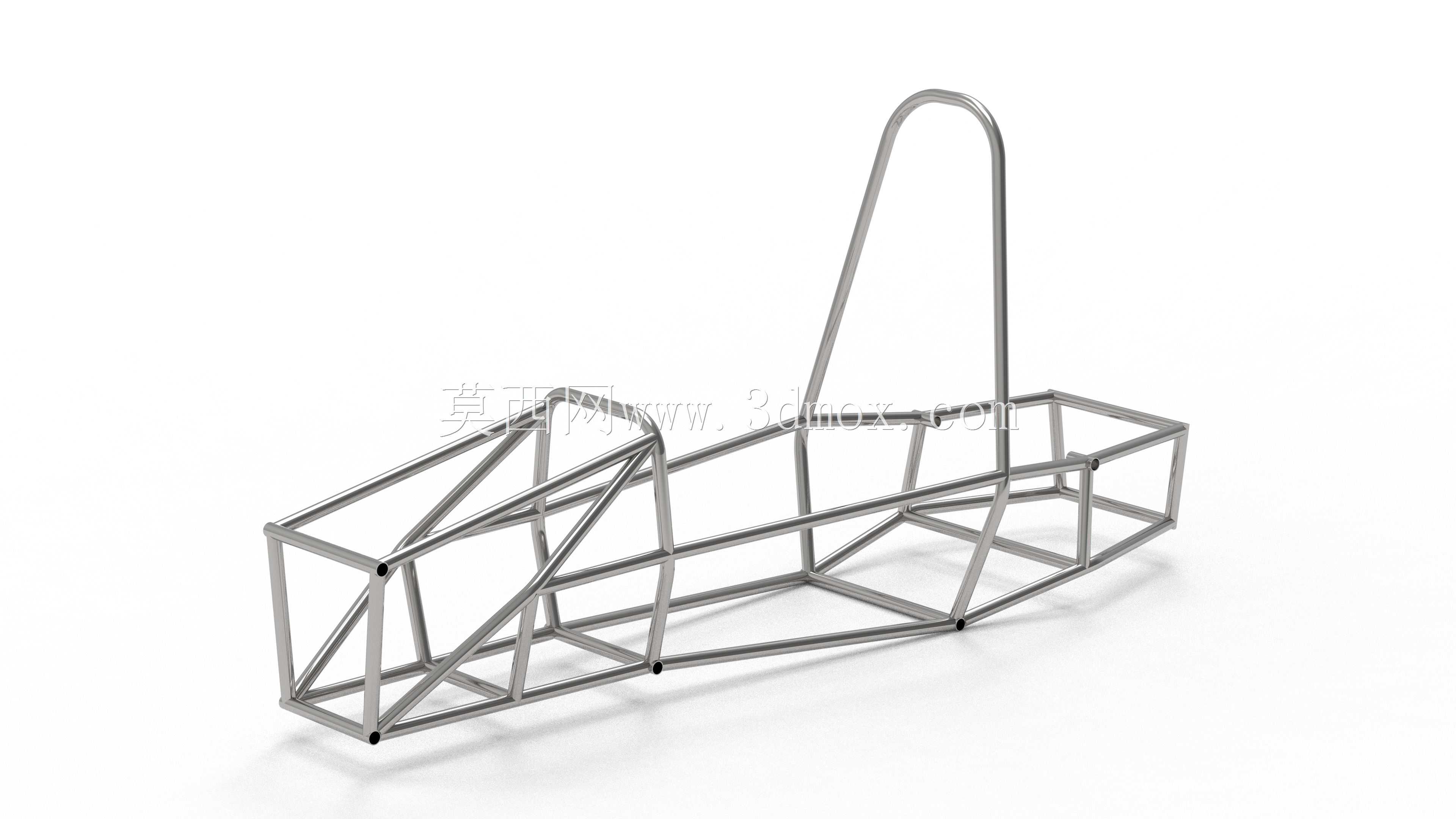

外形上，整副框架呈前窄后宽、中部抬高的空间姿态：前段收窄以满足转向和空气动力学布置，中部围绕乘员形成封闭保护环，后段根据动力与悬架硬点向外展开。底部并非完整平板，而是由多根纵梁和交叉斜管组成，离地间隙、底板护板安装面和千斤顶支撑点都需要在数模中提前预留。对结构设计人员来说，这类模型的价值不在于还原管材外观，而在于把赛事规则、人机空间、悬架硬点、焊接工艺和维修可达性统一到同一套线架中，为后续整车总布置和有限元优化提供可迭代的基础。
