工业现场壁挂式电气数字控制箱体

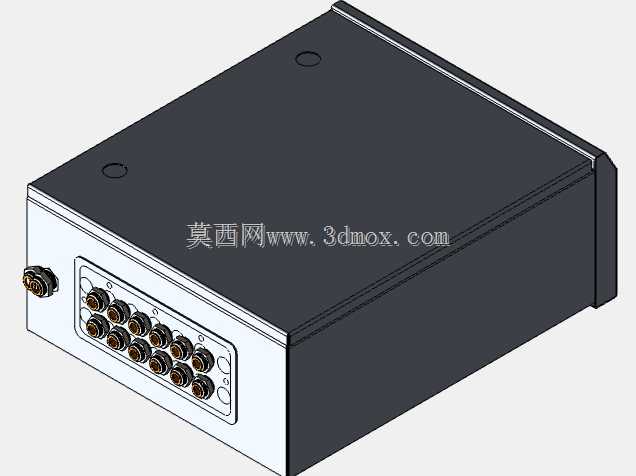

　　这款壁挂式安装的数字控制盒，主要面向工业现场分散式气动阀组、小型执行机构的就近控制场景，常见于生产线旁的阀岛安装工位、小型单机设备的侧边控制点位，相比落地式电控柜更适合安装空间局促、需要缩短阀组控制线路走线长度的作业场景，能有效减少气动信号与控制信号的传输延迟，降低长距离布线带来的信号干扰风险。从结构设计来看，箱体采用壁挂式斜顶外壳，顶部带突出的防雨檐结构，既可以在半户外的车间连廊、设备旁露天工位使用时避免顶部积灰、滴水直接淋到箱门密封边，也能在日常清洁时防止清洁用水顺着箱顶渗入箱体内部。

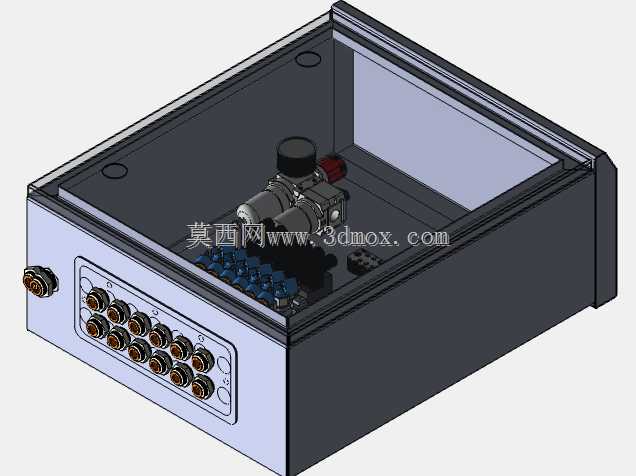

　　箱体内部的安装布局做了分层规划，上部预留了接线端子排的安装位，可直接接入现场的动力电源、信号总线，中部预留了阀组与继电器的安装空间，当前模型内集成的微型气动阀组、接线端子与继电器排布，完全按照常规低压电控的走线间距做了预留，每个元件之间预留了足够的接线操作空间，不会出现接线时手指无法伸入、压线工具操作受阻的问题。箱体下部预留了线缆进出的格兰头安装位，可根据现场走线需求选择底部进线或者侧边进线，安装边界上，箱体背部预留了四个挂装孔位，可直接通过膨胀螺栓固定在墙面或者设备立柱上，挂装孔的间距符合常规小型电控箱的安装尺寸规范，不需要额外定制安装支架就能适配多数现场的安装点位。

　　从功能特性来说，这款控制盒可实现对多路气动执行元件的逻辑控制，内部的端子排布支持数字量信号的输入输出，可直接接入现场的传感器信号，也能输出控制信号驱动气动电磁阀动作，完成气缸伸缩、阀门启闭这类常规的工业动作控制。设计过程中充分考虑了现场维护的便利性，箱门采用内嵌式结构，关闭后与箱体边框齐平，不会突出额外的磕碰棱角，箱门开合角度可达到120度，维护时不需要完全拆下箱门就能接触到内部所有元件，日常排查线路故障、更换损坏的继电器或者阀片时，操作空间足够。箱体的外壳板材厚度按照常规工业电控箱的强度要求设计，挂装后不会因为内部元件的重量出现箱体变形，边框的折边结构做了卷边处理，安装和维护时不会划伤操作人员的手部。

　　在实际应用中，这类控制盒常作为大型设备的分布式控制节点使用，比如输送线的分段控制工位、小型工装夹具的控制点位，不需要把所有控制线路都拉回总电控柜，能大幅减少现场的布线工作量，也方便后期工位调整时快速移位。内部的元件安装导轨采用标准DIN导轨设计，所有元件都可以直接卡装在导轨上，后期更换不同型号的继电器、端子或者阀组时，不需要重新打孔固定，只需要在导轨上调整安装位置即可，适配性较强。箱体的尺寸设计兼顾了元件安装容量与空间占用，不会因为体积过大占用过多的现场安装空间，也不会因为内部空间过于局促导致元件排布拥挤、散热不畅，内部元件之间的间距满足低压电控设备的安全间距要求，不同电压等级的接线区域做了物理分隔预留，避免强电与弱电信号出现干扰。
