阀块配套弧形支撑连接加工零件

项目分类:阀门 发布时间:2025-08-27 ID:1068292
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件
  • 阀块配套弧形支撑连接加工零件

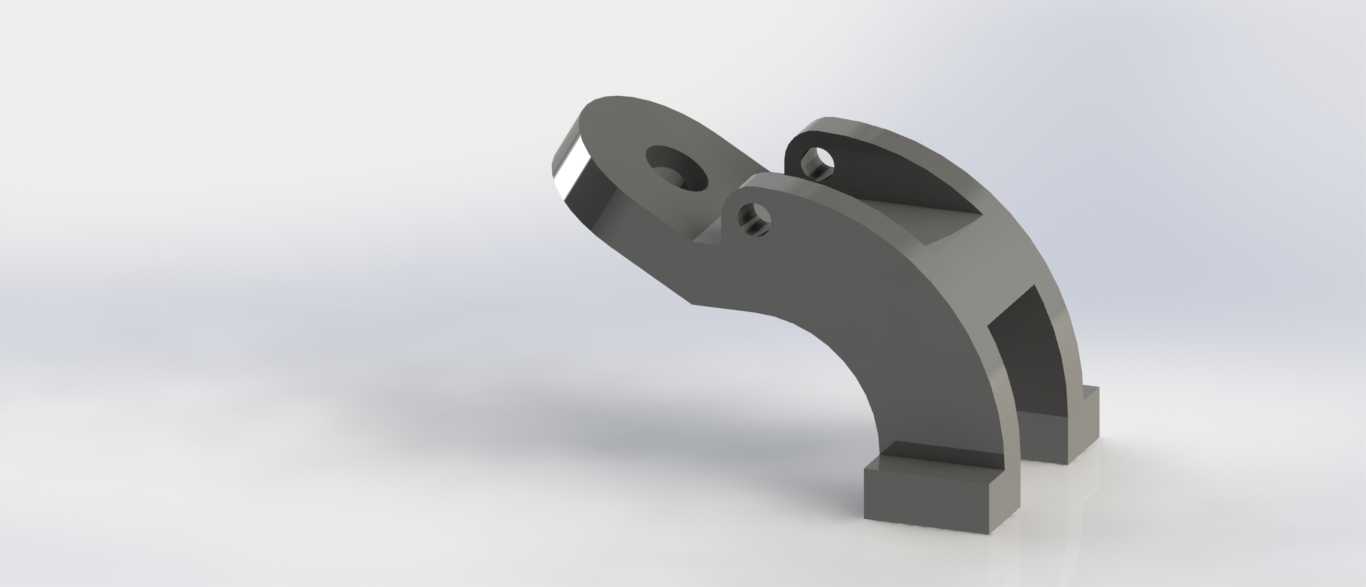

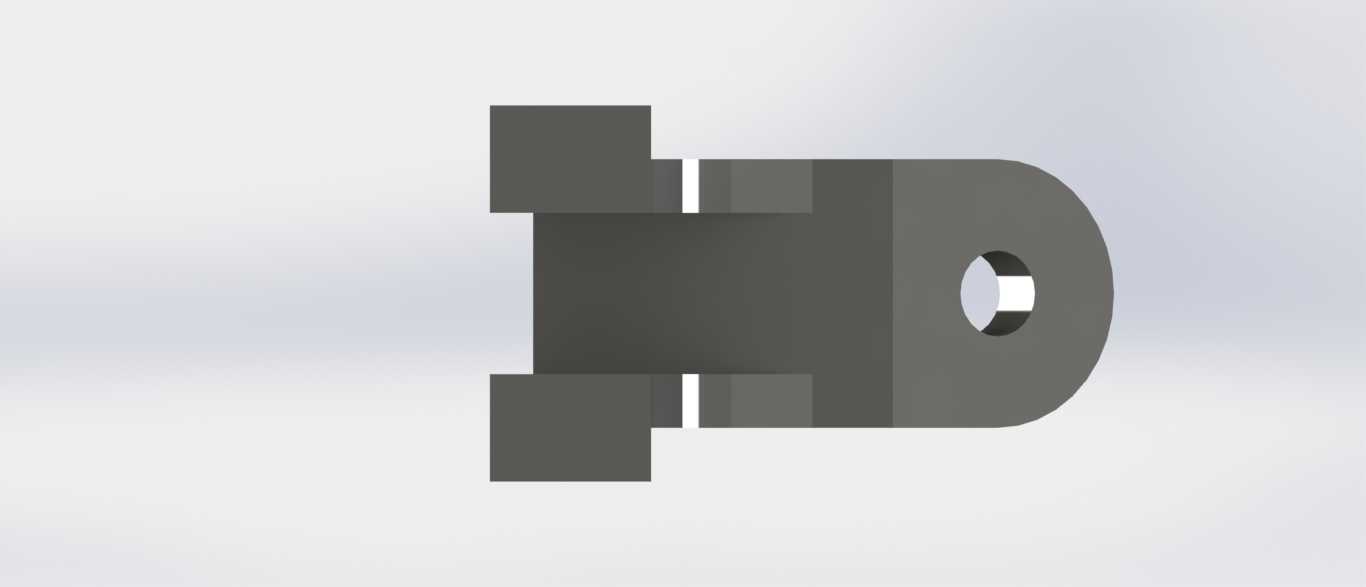

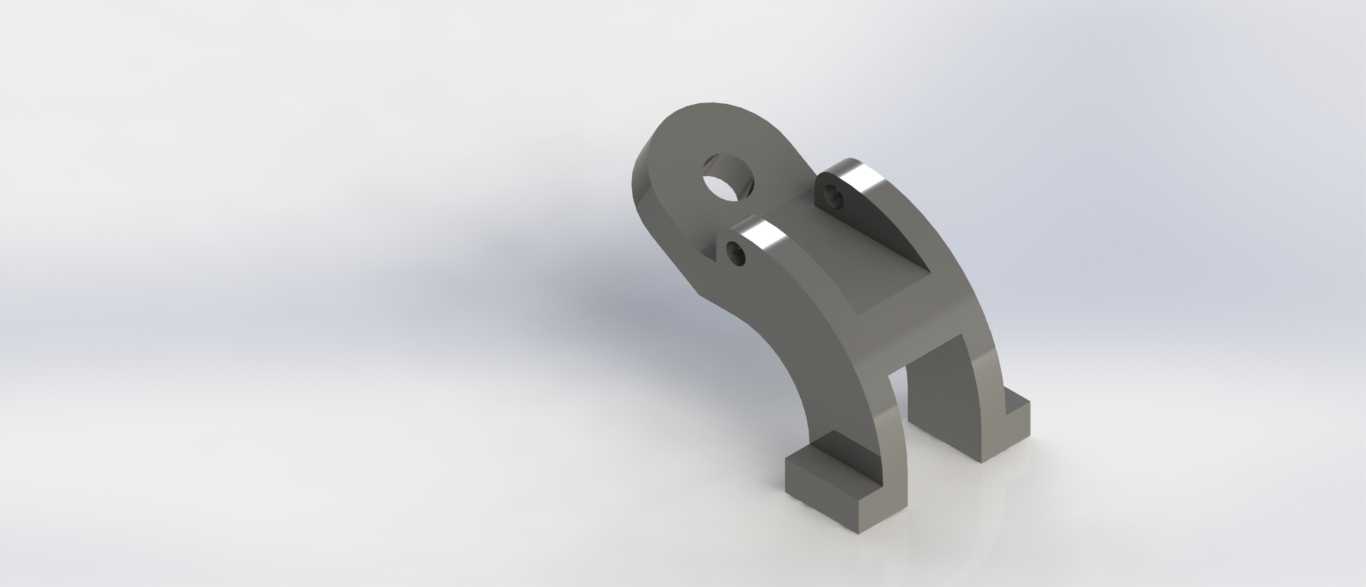

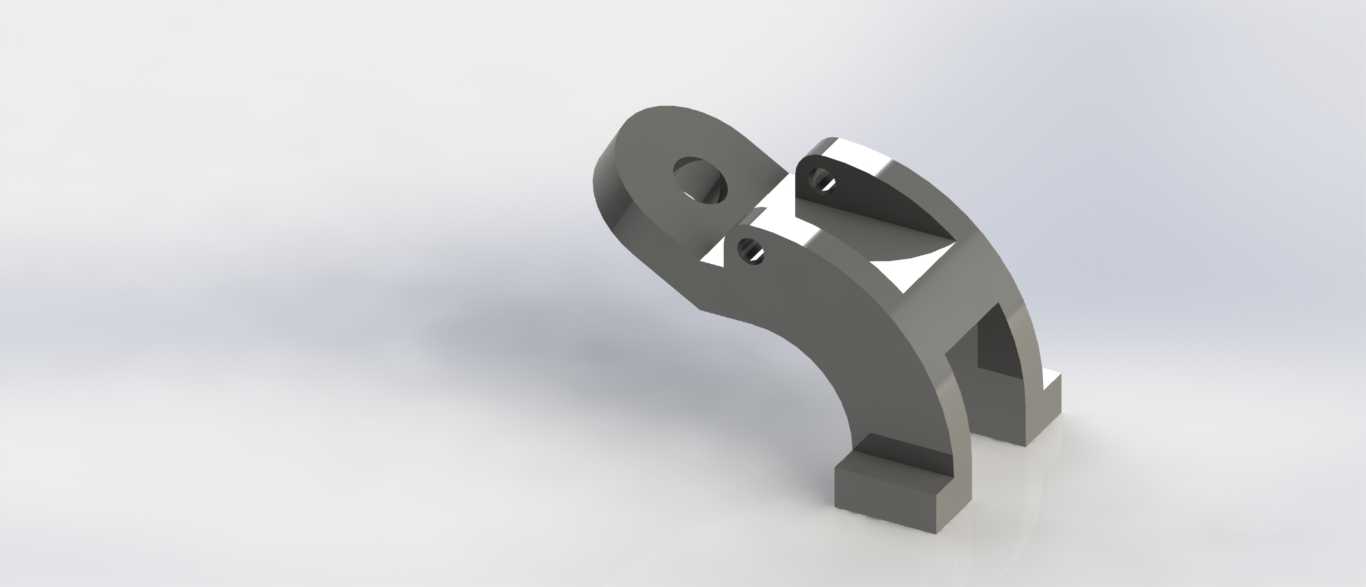

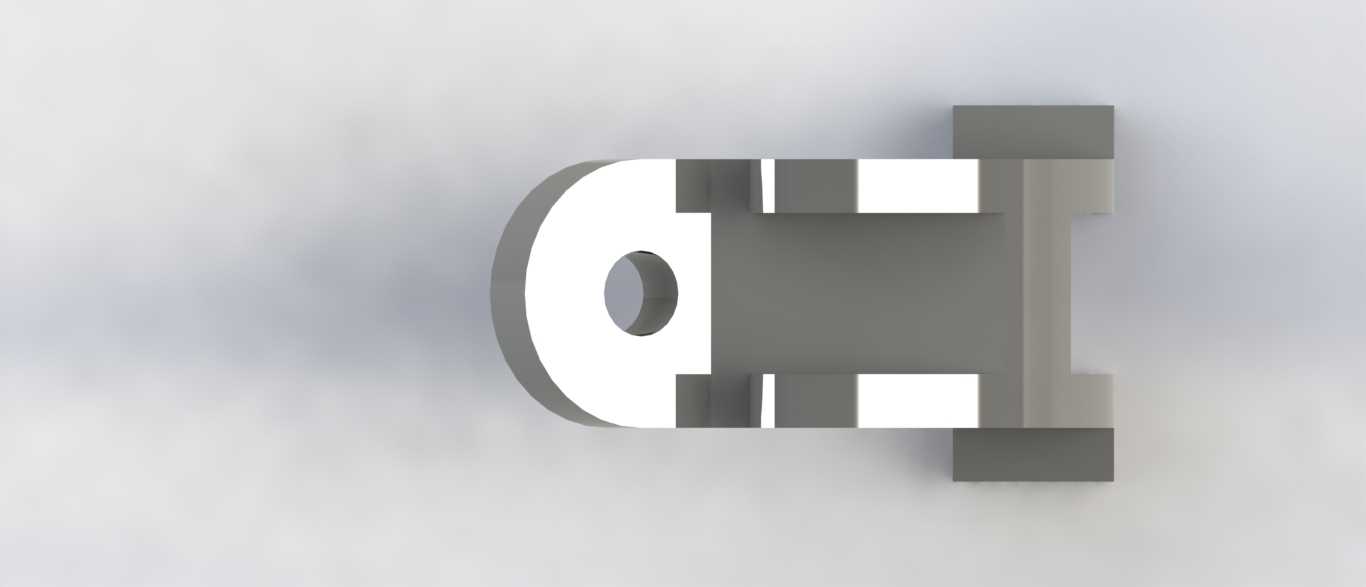

  从结构设计逻辑来看,零件上端的单耳铰接孔是核心装配基准,孔壁做了精加工处理,用于穿装铰接销轴,和阀块上的固定支座形成转动副,孔位周边的加厚凸台是为了分散销轴传递的集中载荷,避免长期交变受力下出现孔位变形、开裂的问题;上端侧面的两个小直径螺纹孔,用于安装行程限位挡片,通过调整挡片的安装位置,可以精准限制铰接件的摆动角度,匹配阀块不同通径下的行程要求,避免动作超程损坏密封件。该零件属于阀块总成内的支撑连接类加工件,主要应用在工业流体控制阀组的执行端联动结构中,承担阀块内部动作部件的铰接支撑、行程导向以及载荷传递作用,在液压阀组、气动控制阀块的装配场景中,这类零件是衔接阀块本体与外部执行拨叉的核心受力构件,日常运行中需要承受执行机构往复动作带来的交变剪切载荷,同时要保证铰接点位的同轴度误差控制在极小范围内,避免动作过程中出现卡滞、偏磨问题。

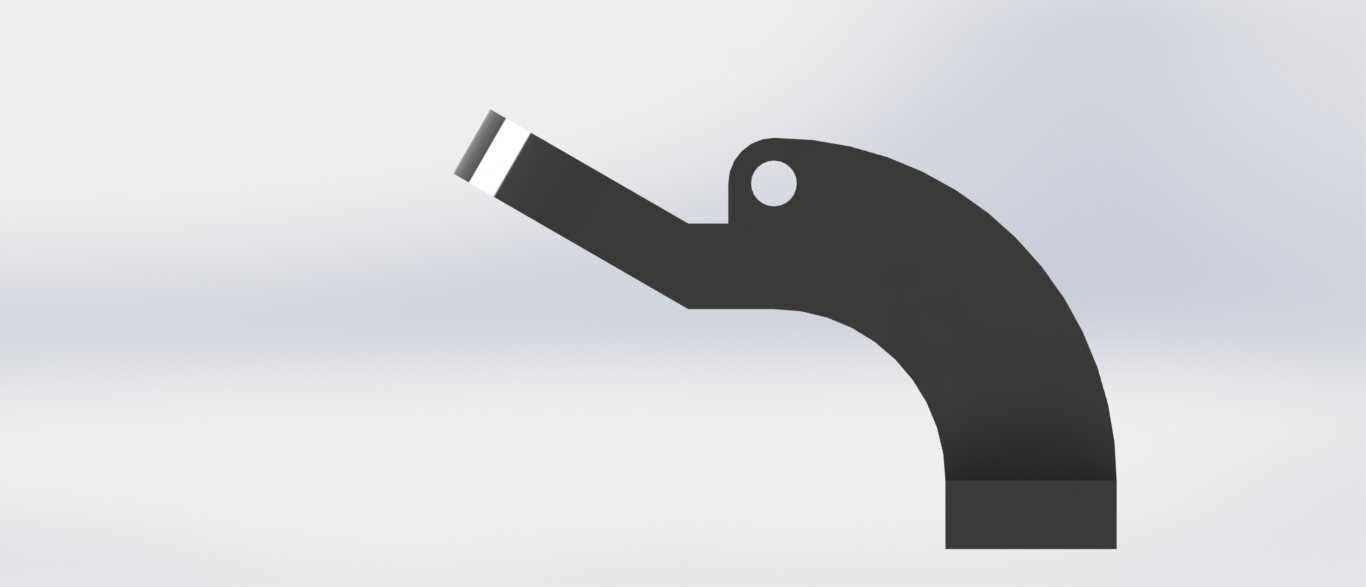

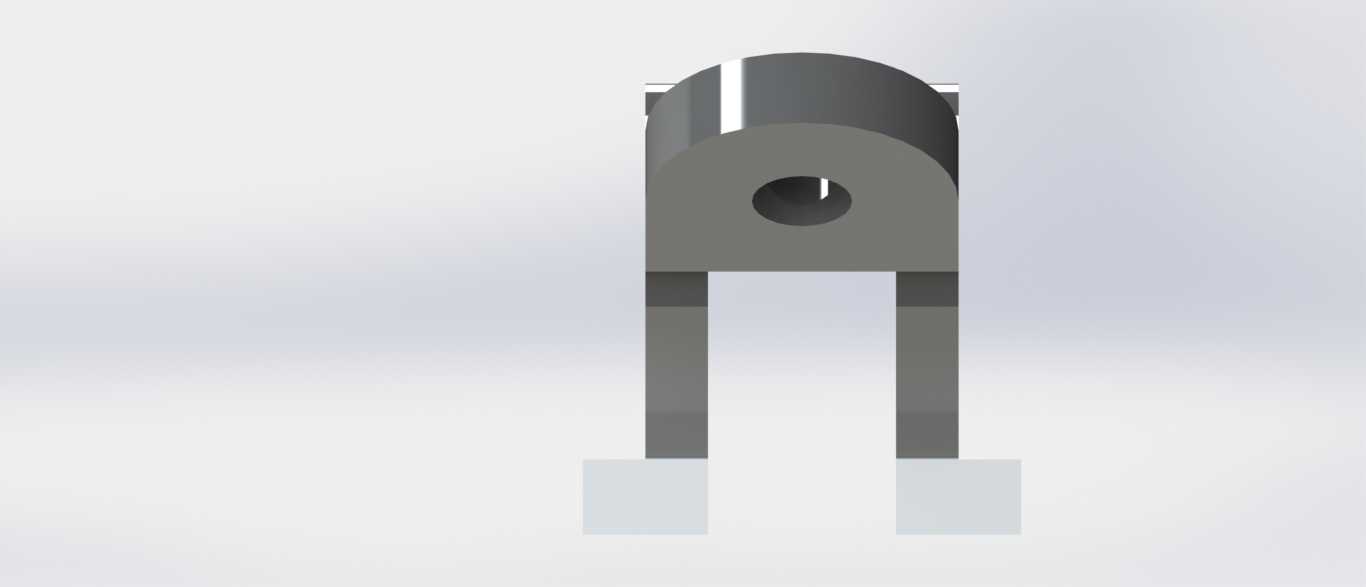

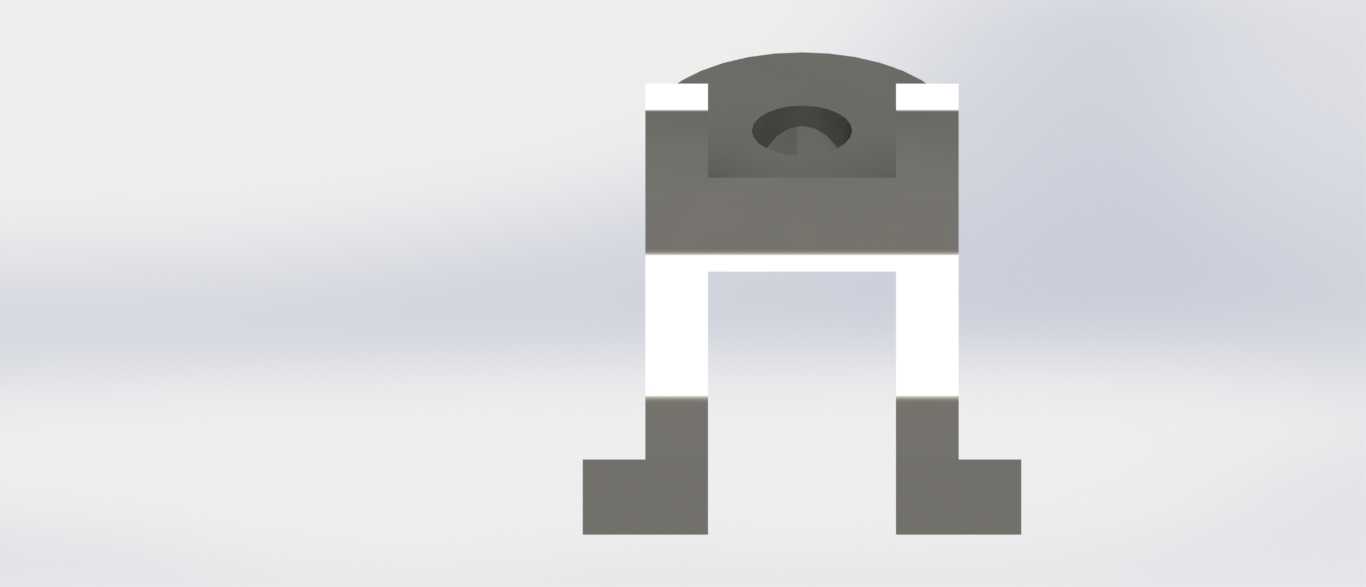

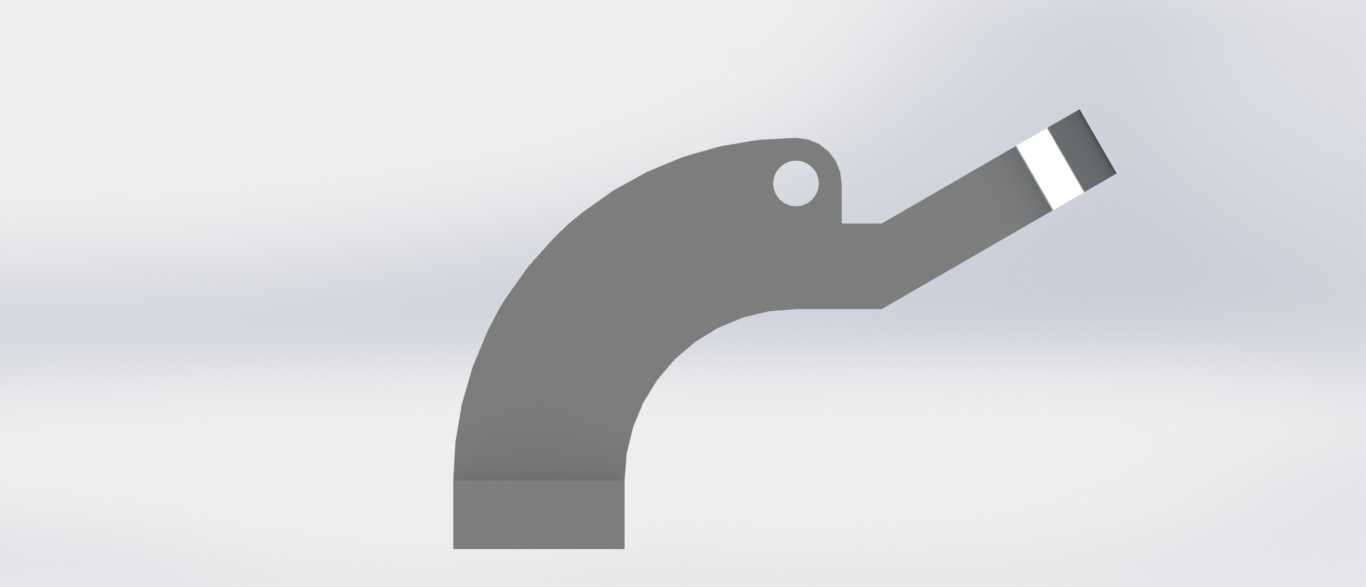

  零件中段采用弧形变截面的结构设计,并非单纯的造型处理,而是在满足受力强度的前提下做的轻量化优化,弧形轮廓可以顺着零件摆动的轨迹做避让,防止动作过程中与阀块内部的流道凸起、相邻紧固件发生运动干涉,同时变截面的壁厚设计,让应力沿着弧形轮廓均匀传递,不会在直角转折处出现应力集中的问题,相比等截面的直臂结构,这种弧形设计在同等重量下的抗弯曲疲劳强度可以提升近两成。零件下端的分叉式支脚是安装定位端,两个支脚的端面做了铣平处理,装配时贴合在阀块的滑动拨块上,支脚内侧的卡槽可以卡在拨块的定位凸台上,传递摆动扭矩带动拨块做直线往复运动,实现阀块内部流道的通断切换;支脚的外侧预留了安装沉孔,用于穿装紧固螺钉,装配时螺钉的预紧力需要严格控制,既要保证支脚与拨块连接无相对窜动,又要避免预紧力过大导致支脚出现向内的形变,影响下端卡槽与拨块的配合间隙。

  从安装边界来看,零件上端铰接孔的中心到下端支脚安装面的垂直距离,是整个阀块执行机构的关键力臂尺寸,设计时需要匹配执行器的输出扭矩,力臂过长会导致执行器输出力不足,阀块切换动作迟缓,力臂过短则会增大铰接点位的载荷,加速销轴的磨损;零件整体的最大宽度需要小于阀块内部安装腔的净宽度,预留0.8-1.2mm的装配间隙,既可以避免装配后出现卡滞,又能防止间隙过大导致动作过程中出现横向窜动,影响流道切换的对位精度。

  建模过程中,这类零件需要重点关注几个公差配合要求:上端铰接孔的圆柱度公差要控制在0.01mm以内,保证销轴转动顺滑;下端支脚的两个安装面的平面度公差不超过0.02mm,与上端铰接孔的平行度公差控制在0.03mm以内,避免装配后出现别劲的问题;侧面两个螺纹孔的位置度公差要满足限位挡片的安装要求,保证行程限位的精度。实际加工时,这类零件一般采用45号钢作为毛坯,经过铣削外形、钻铰铰接孔、攻丝、表面发黑处理等工序完成加工,加工过程中需要先做粗加工去除大部分余量,再做精加工保证各个配合面的尺寸精度,同时要注意弧形段的加工走刀路径,避免出现接刀痕影响零件的疲劳强度。在阀块的实际运行场景中,这类支撑连接件的可靠性直接影响整个阀组的动作稳定性,一旦零件出现变形、断裂,会导致阀块无法正常切换流道,引发整个流体控制系统的故障,因此设计时除了满足结构尺寸要求,还需要通过受力仿真校核零件在最大载荷下的形变位移量,保证最大形变不超过0.05mm,满足阀组的长期运行要求。
