数控加工用1.5英寸飞铣刀结构

　　这款飞铣刀具主要适配桌面级及工业级CNC数控路由器、数控铣床的平面铣削、开槽修边作业，在木工板材开料、有色金属构件飞面、塑料件加工场景中应用广泛，尤其适合小行程加工设备的大面快铣工序，相比同直径整体铣刀，可更换式刀头的结构能大幅降低耗材使用成本，同时兼顾切削动平衡表现。从结构设计来看，刀具采用直柄夹持段与刀头分体式布局，夹持柄直径适配主流弹簧夹头规格，柄部表面做了防滑磨削处理，装夹时伸入夹头的长度需满足夹持安全边界，避免高速旋转时出现甩刀、振纹问题。刀头部分采用1.5英寸切削直径设计，切削刃探出长度经过动平衡校核，两个切削刃对称分布，安装时需保证刀片压紧螺钉的扭矩一致，避免单刃受力过大导致崩刀。

　　刀体上的刻度标记可用于快速调整切削刃伸出长度，适配不同深度的铣削需求，无需反复对刀即可快速切换加工深度，在批量小件加工时能有效减少辅助工时。设计过程中优先考虑了切削排屑空间，刀头与柄部衔接位置做了避空处理，加工产生的切屑可顺着排屑槽快速甩出，不会在刀槽内堆积造成二次切削刮伤工件表面。刀片采用可更换式硬质合金刀片，刀片定位槽做了高精度磨削，重复安装精度可控制在0.02mm以内，更换刀片后无需重新做动平衡校准即可直接使用，适合长时间连续加工的生产场景。安装时需注意，刀具装入夹头后需保证夹持段的圆柱面完全贴合夹头内壁，锁紧螺母的扭矩需符合夹头的额定要求，扭矩过大会导致夹头变形影响夹持精度，扭矩过小则会出现加工时刀具窜动的问题。

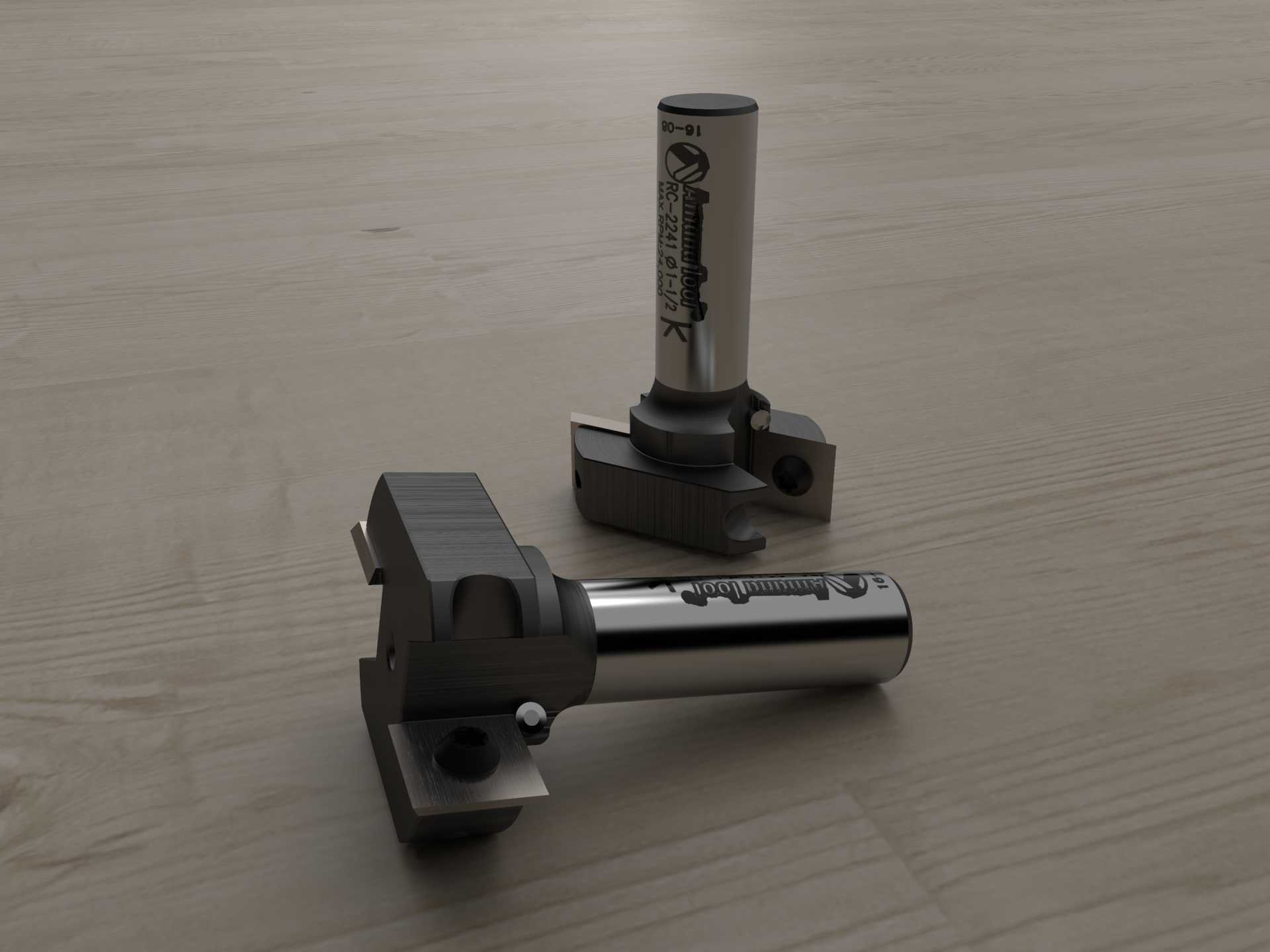

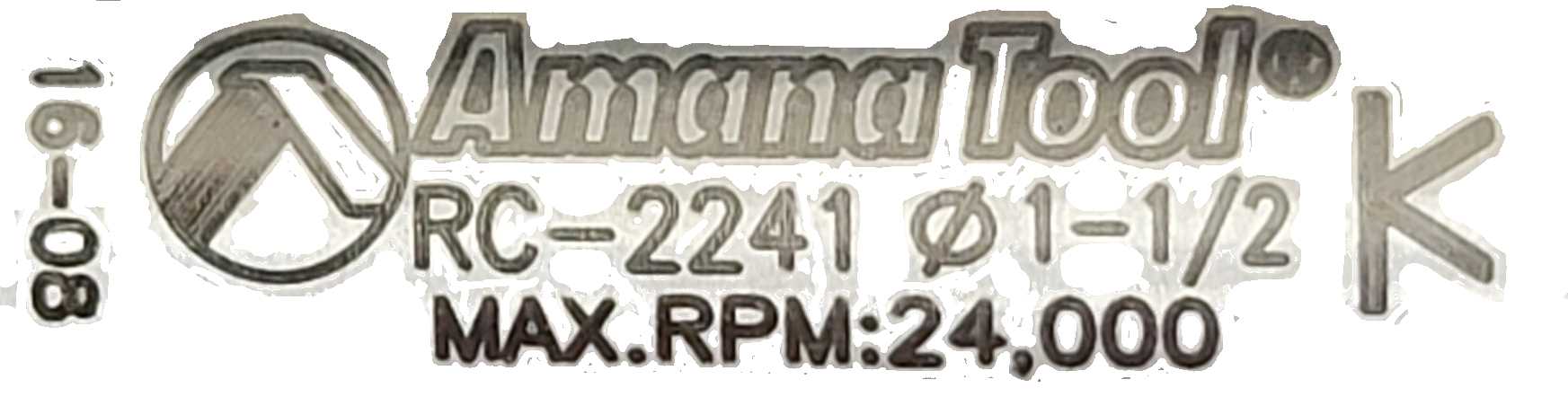

　　实际加工中，这款飞刀在加工密度板、亚克力等非金属材料时，进给速度可适配设备的高速切削区间，加工铝合金等软金属时，需配合切削液使用，降低刀片磨损速度，同时避免工件表面出现积屑瘤。刀体的整体刚性经过优化，悬伸长度控制在合理范围内，在常规切削参数下不会出现明显的让刀现象，加工平面的平面度可满足普通工装夹具、外观结构件的加工精度要求。针对Keyshot渲染场景，模型的材质分区做了明确划分，金属刀体的磨砂质感、刀片的硬质合金光泽、柄部的激光刻字细节都做了还原，渲染时选择与颜色混合的黑色选项，可真实还原金属表面的反光特性，用于加工工艺演示、产品宣传素材制作时无需额外调整材质参数。

　　建模过程中对刀具的装配关系做了完整还原，刀片压紧螺钉、刀体定位面、柄部装夹基准都按照实际装配公差做了配合约束，可直接用于加工模拟、刀路干涉检查等工程场景，导入三维装配环境时可直接匹配对应的刀柄模型，无需额外调整装配基准。
