GE快速连接

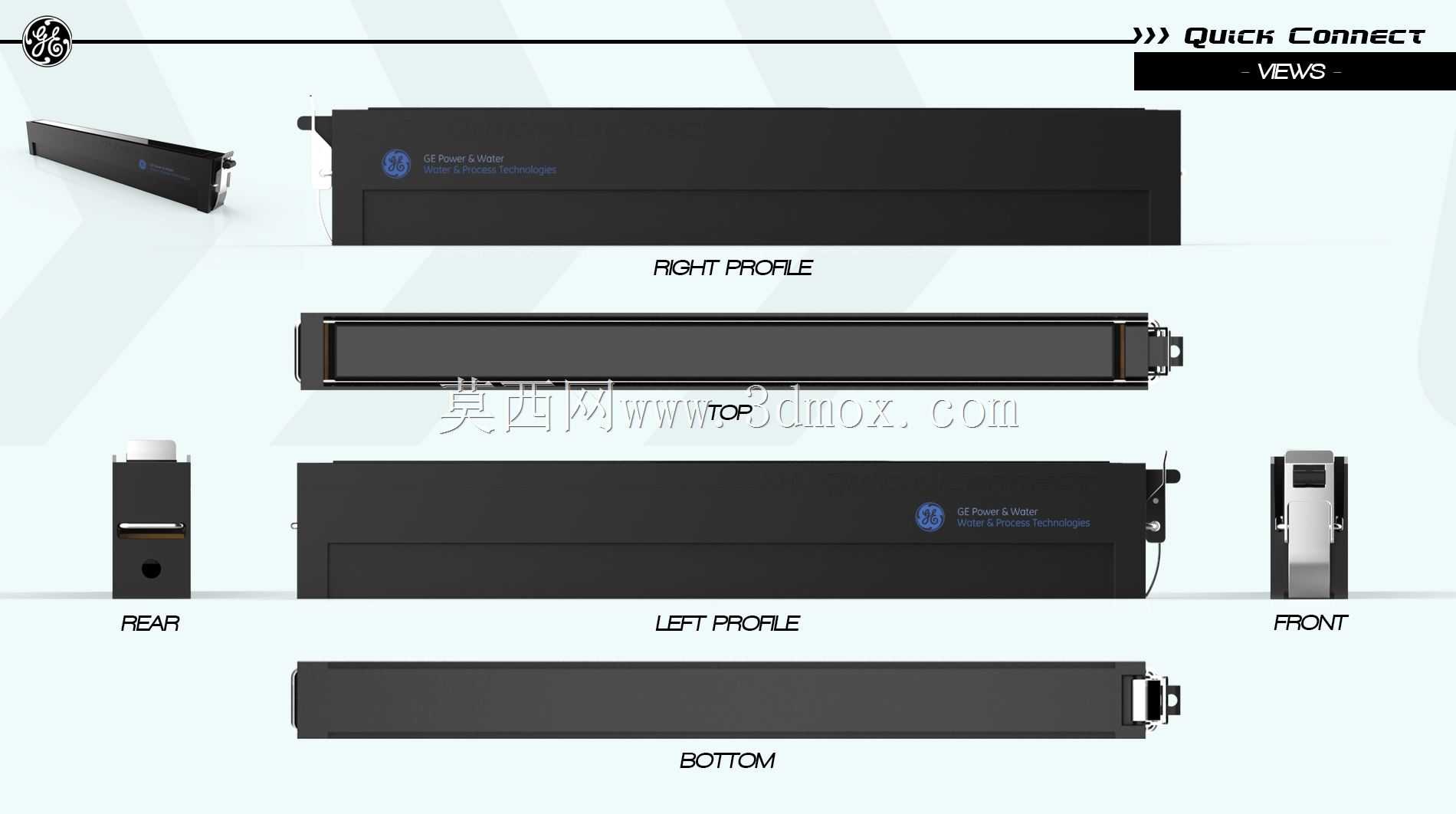

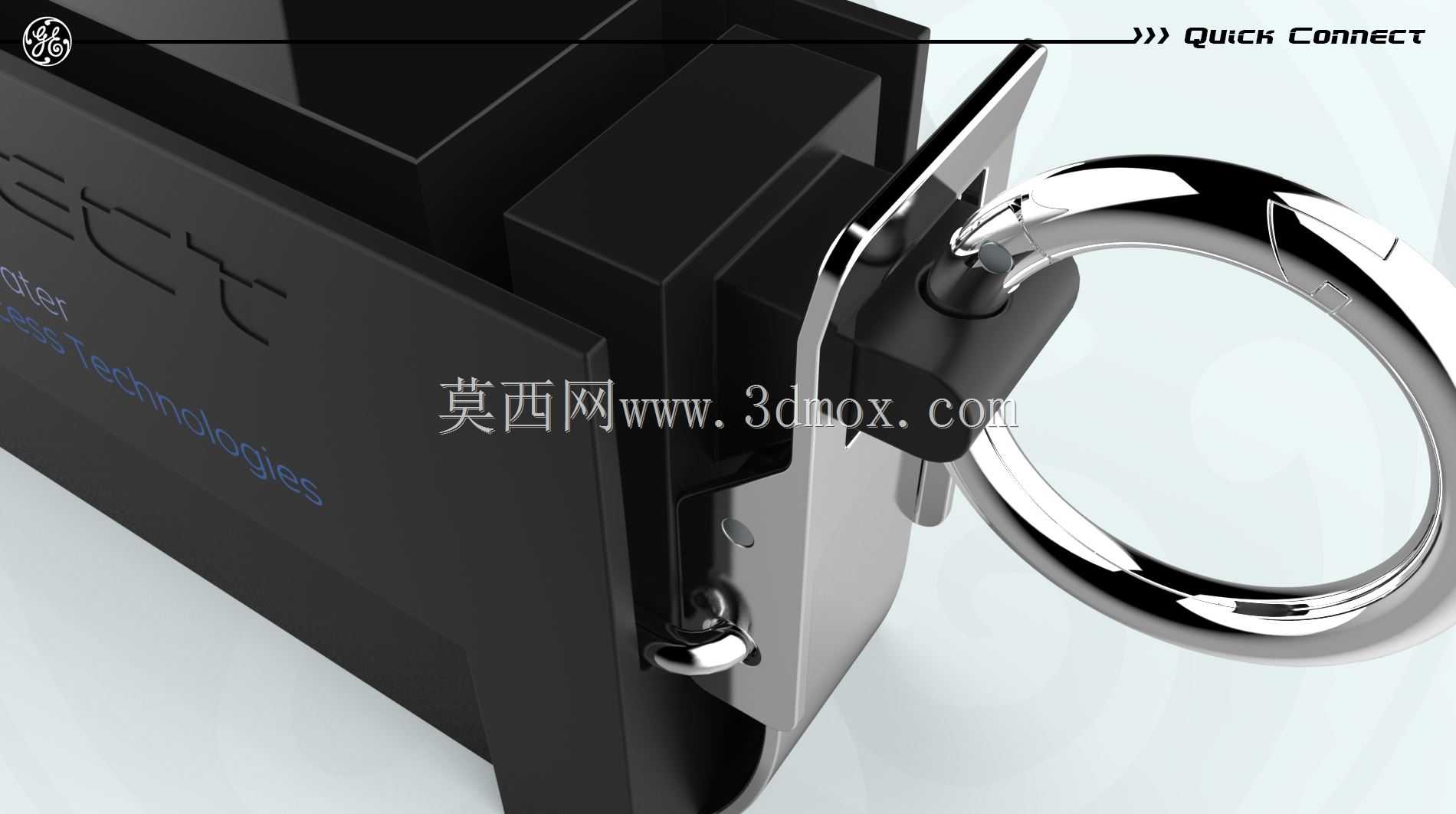

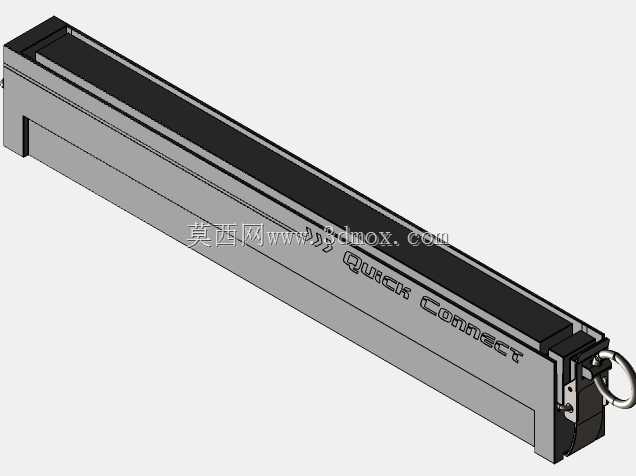

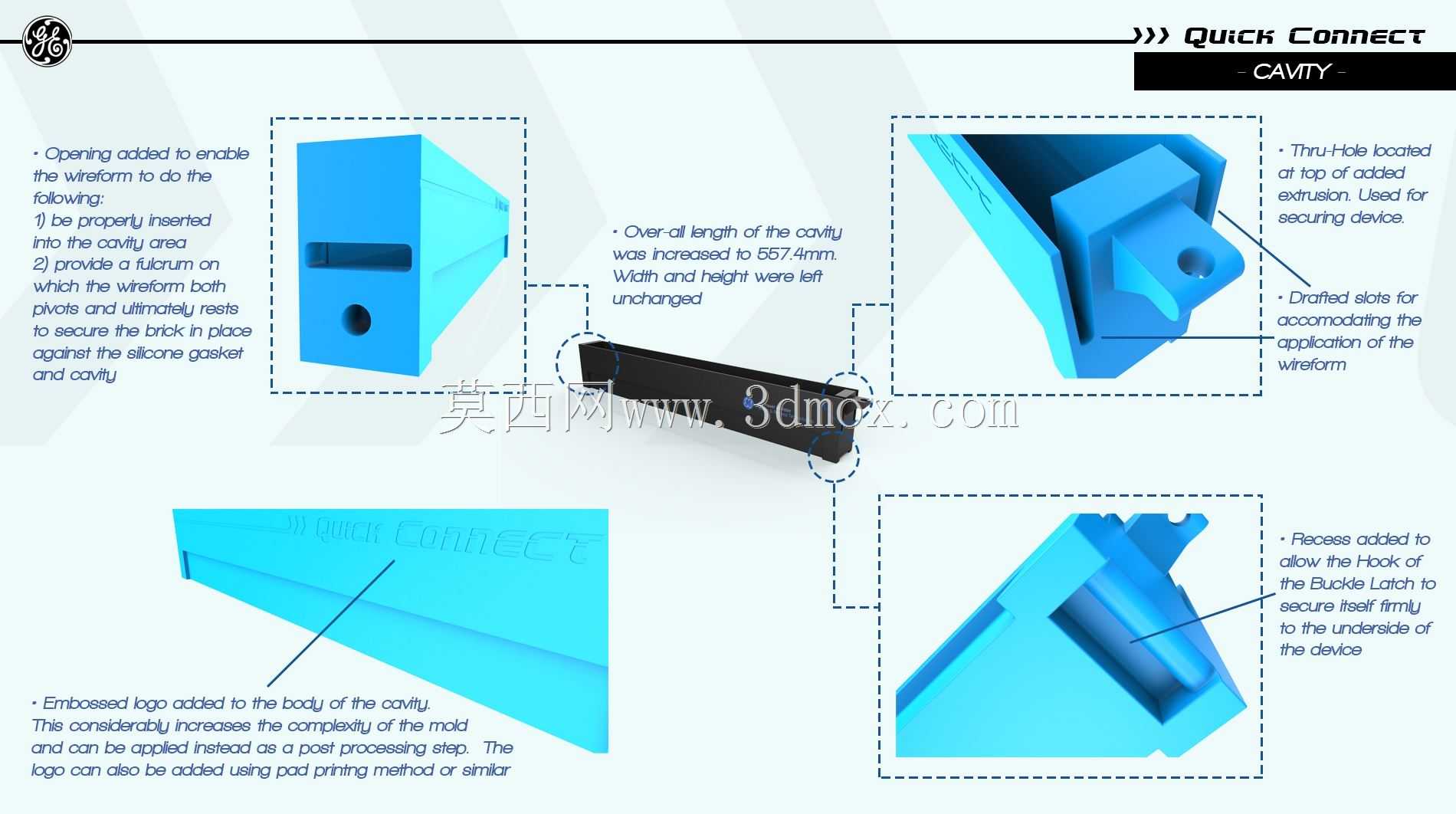

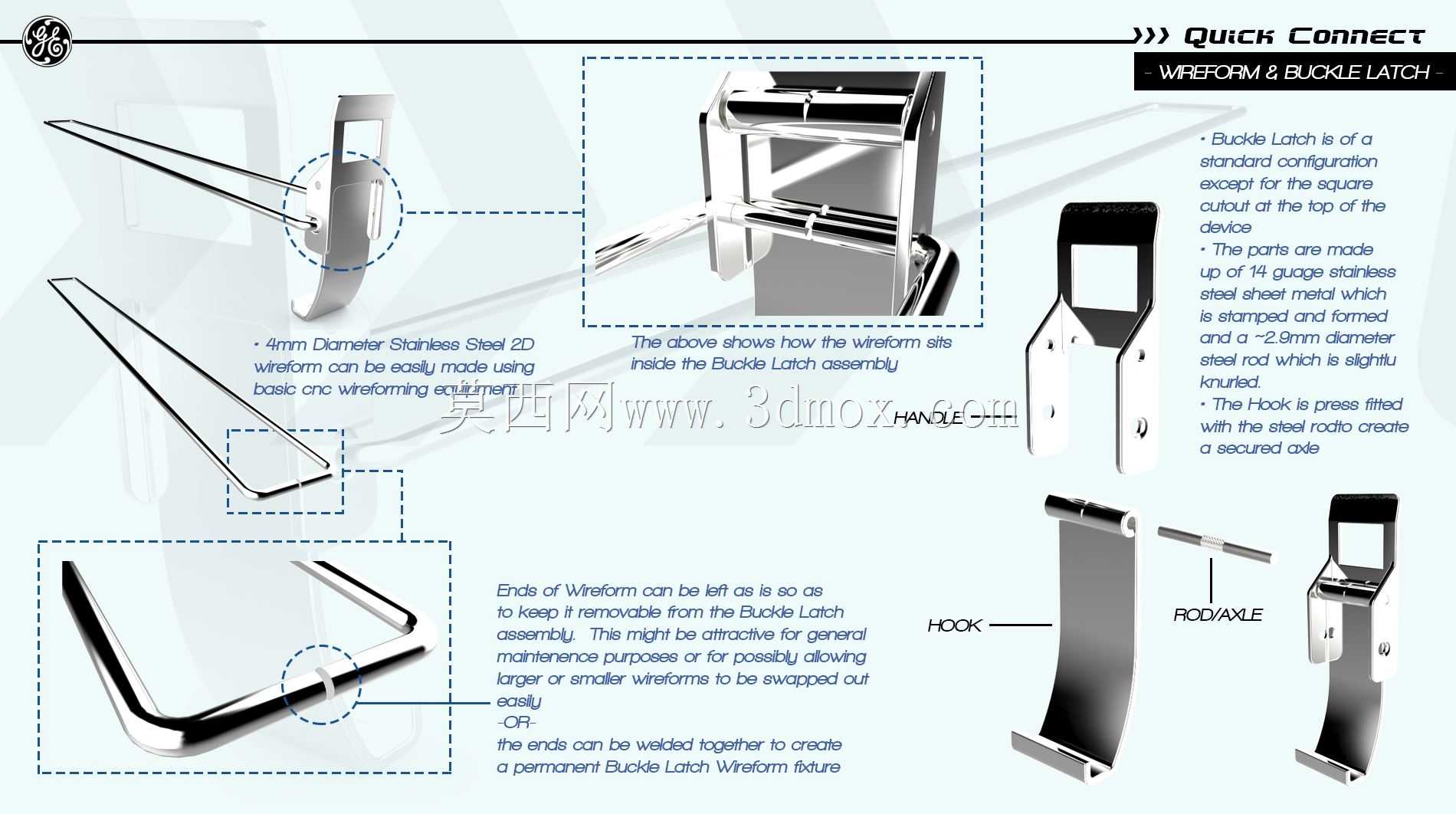

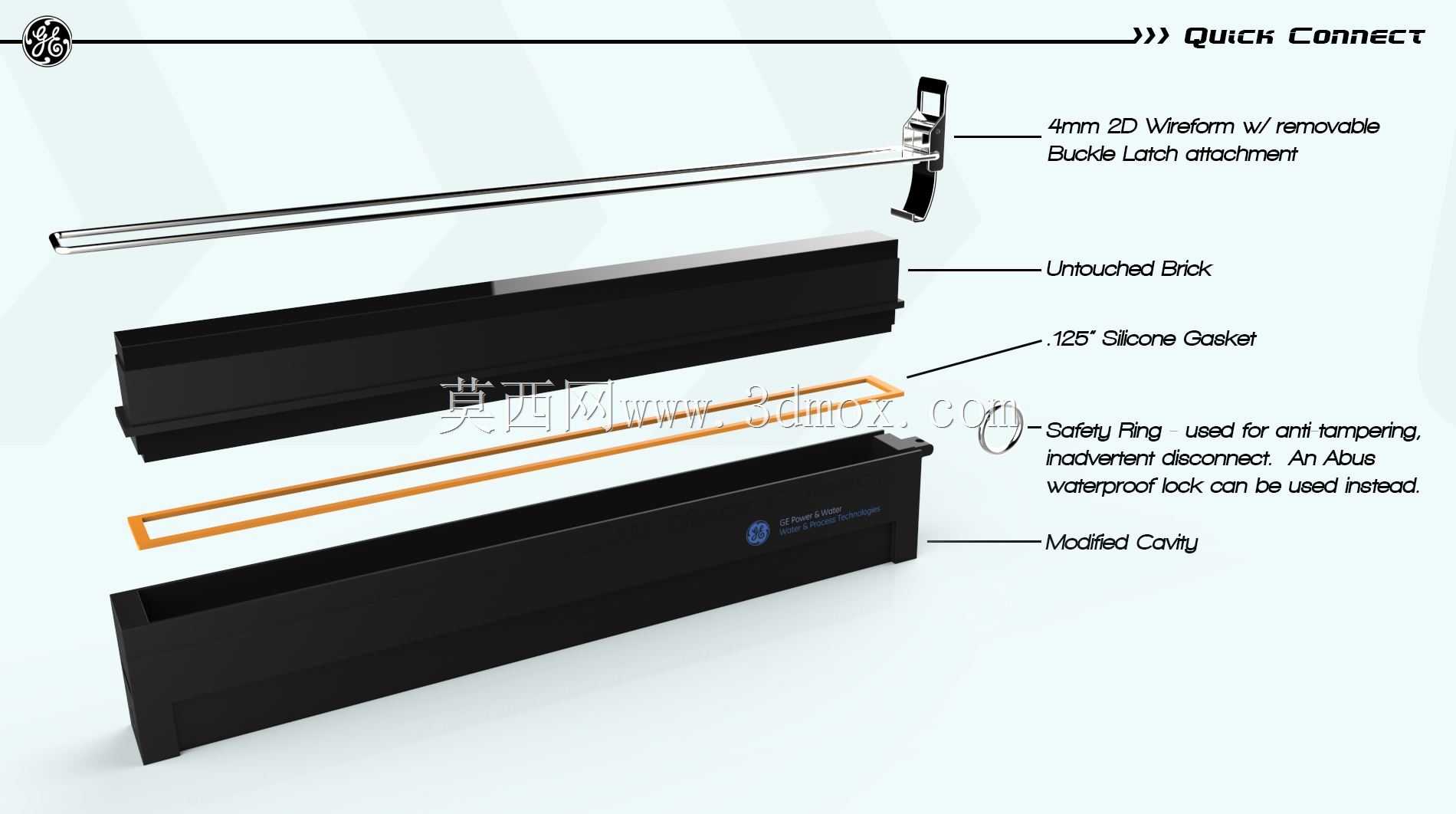

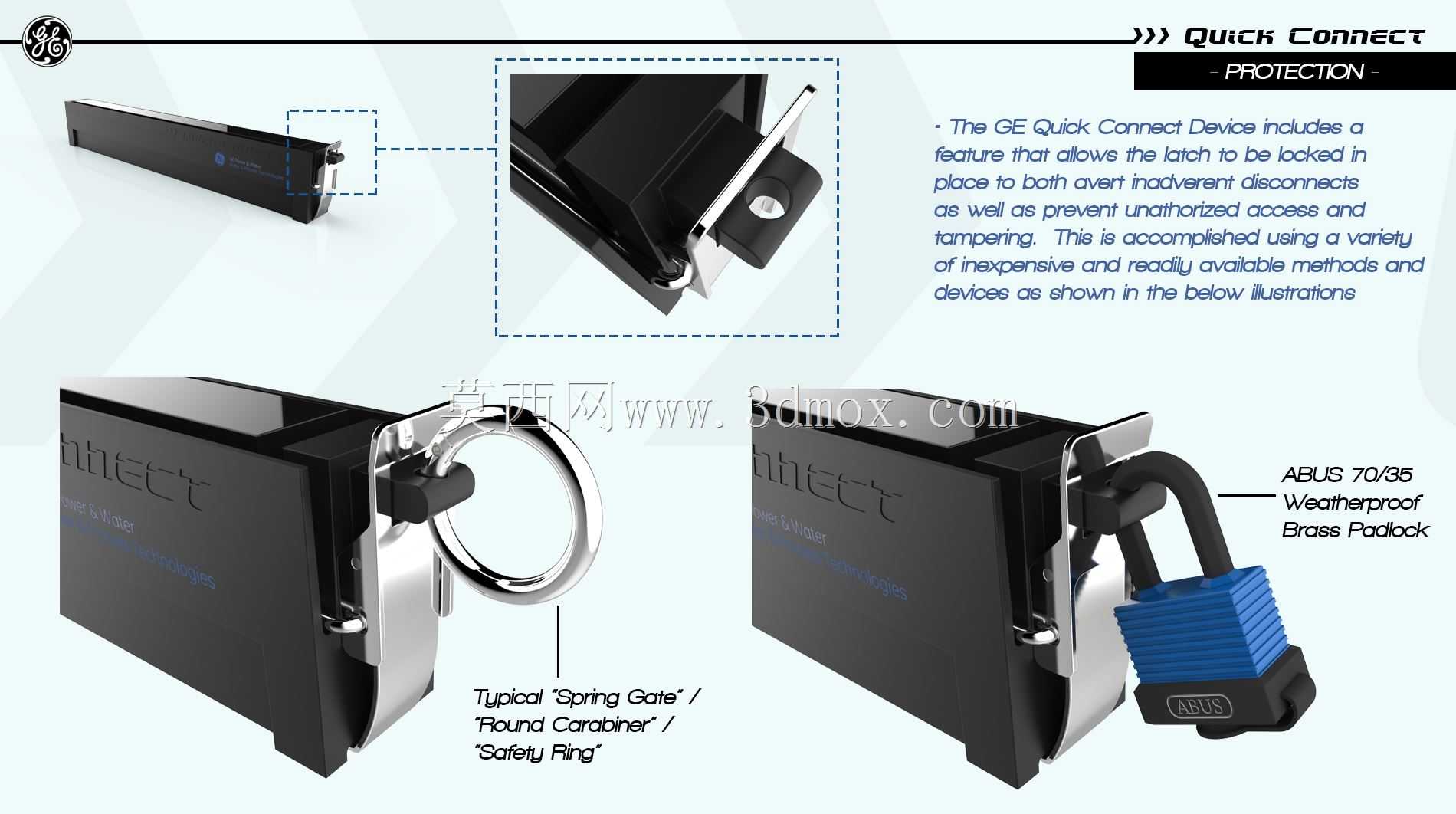

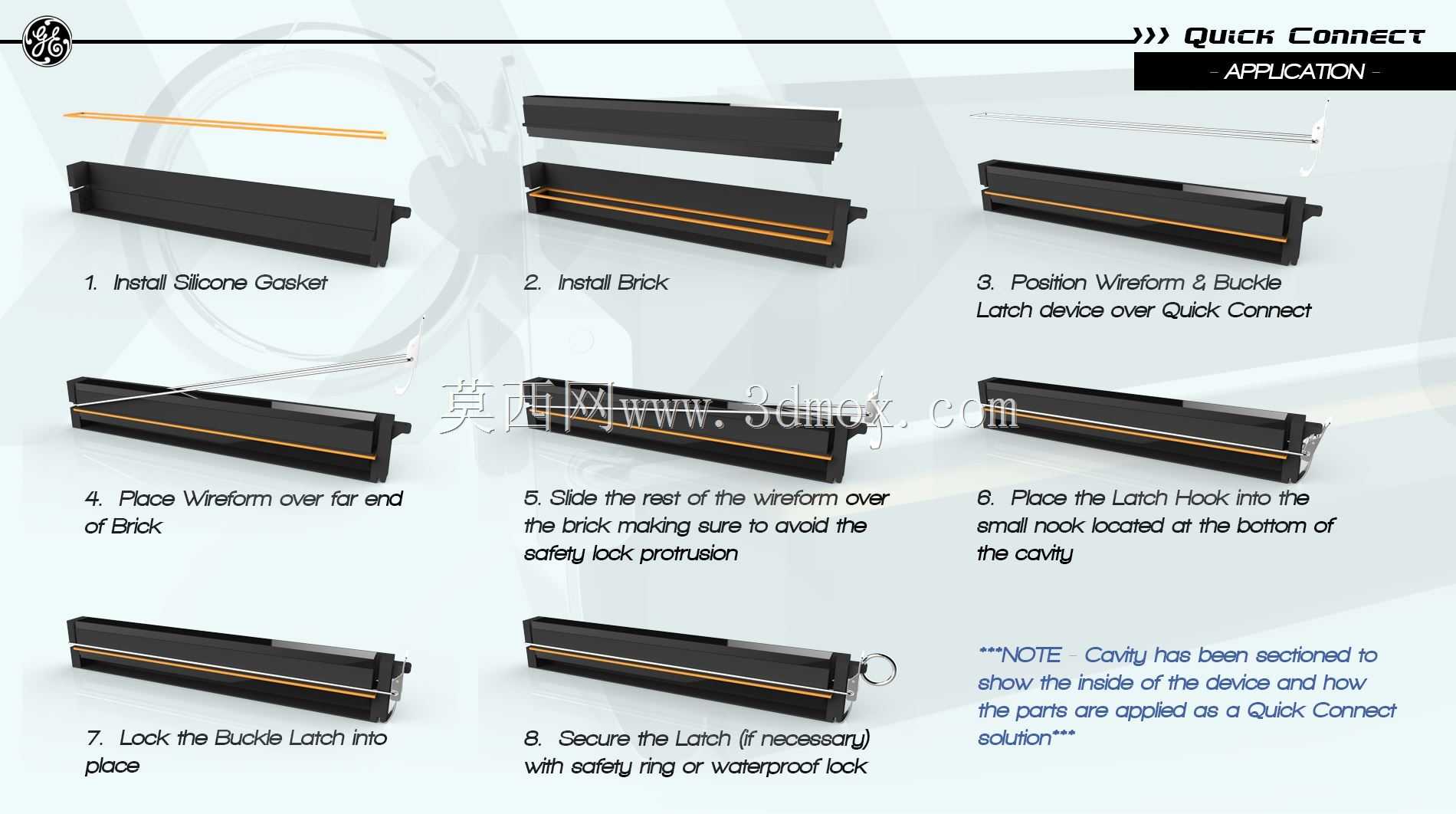

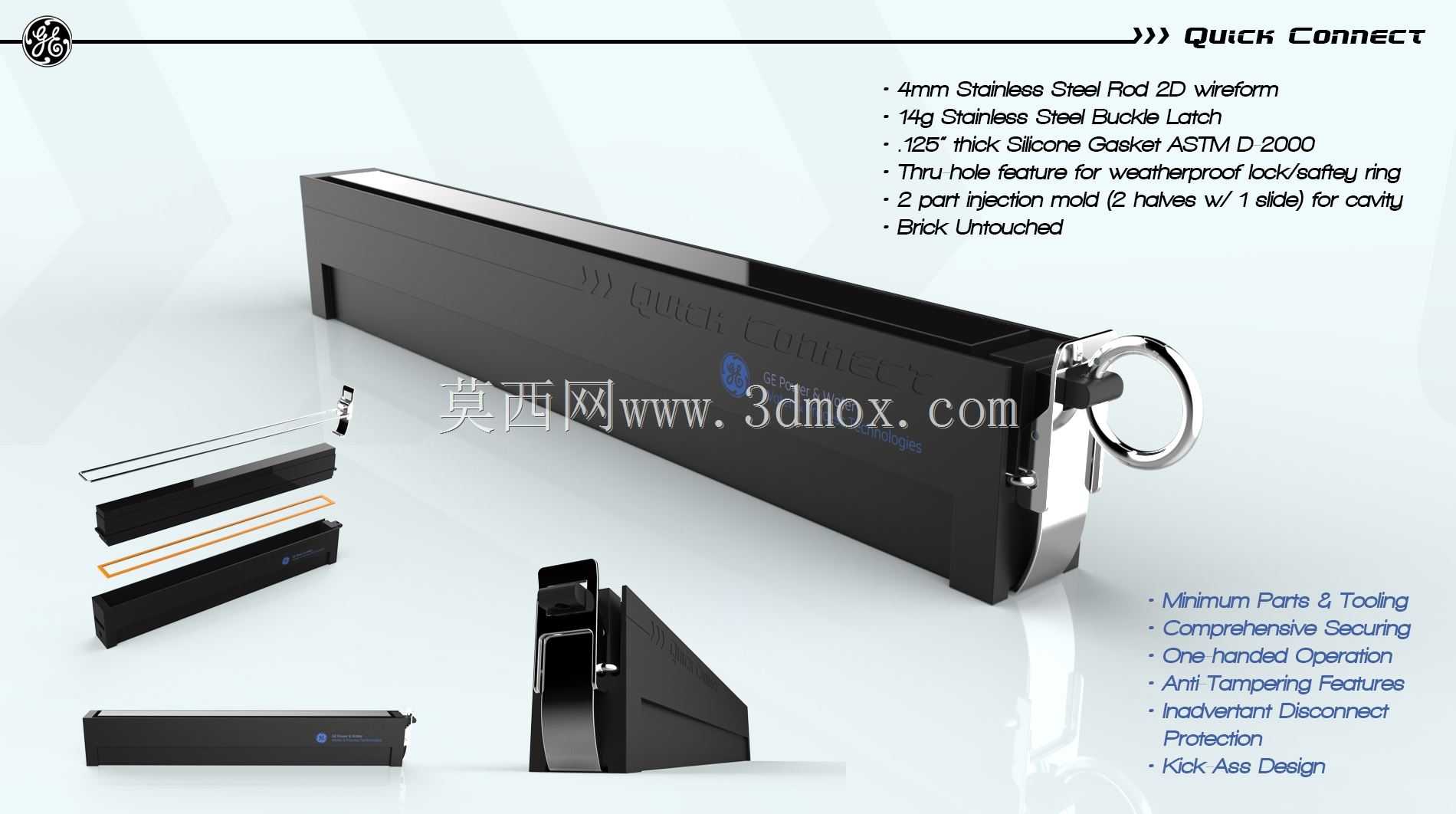

******2015年5月13日-如果你想拿起圆形锁链，你可以从这里获得：http://www.amazon.com/dp/product/B0073KCF94/?tag=grabcad0b-20如果您想使用类似的Abus防风雨挂锁，您可以在此处操作：http://www.amazon.com/dp/product/B0056ARAEI/?tag=grabcad0b-2015年9月3日，这里是我参加GE快速连接挑战赛的参赛作品。从本质上讲，我试图基于以下内容创建一些东西：1）非常容易理解和使用（我相信只需一只手就能应用解决方案）2）实施起来非常迅速3）通过使用低成本材料、现有技术和廉价制造技术来保持低工装成本。我还只是稍微修改了型腔部分，并且仅限于现在有一个2等分的模具和一个滑块（可能已经有一个用于在腔体上创建现有孔的滑块到位。功能：通过使用直径4mm的金属丝形式，将腔体作为一种支点，并且只要使用具有合理变形程度的相对较厚的硅酮片，设备应按预期运行。但是，增加腔体的长度，br如果不增加金属丝形状的直径，可能会导致某些密封失效。此外，一个合理的结论是，理论上可以使用更为刚性的矩形结构，而不是我入门中的金属丝形式来完成同样的事情，从而保留我的总体设计解决方案，它的使用和性能完好无损。quick connect徽标自然可以从设计中移除，因为它大大增加了工具的复杂性，可以作为后处理步骤或通过移印方法或类似方法应用********我上传了一组图像和效果图，这些图像和效果图应该能清楚地解释设备的工作原理和相关部件。我真的不知道该怎么说这个设备，因为它非常简单。。。但在我看来，看起来很火辣。无论如何，如果我错过了什么，我会在2015年3月9日在这里更新。我上传了更多的渲染和一个固定的IGS文件供我输入，只是意识到我原来的IGS文件找不到了。奇怪，因为它昨天就在那里。我会让Grabcad调查这件事。报名日期：我不想再通宵狂欢，但我想在为时已晚之前把我的想法写在纸上。今天晚些时候我会更新这个。。。一整天的工作还不错
