农用牵引式重型圆盘耙三维设计作品

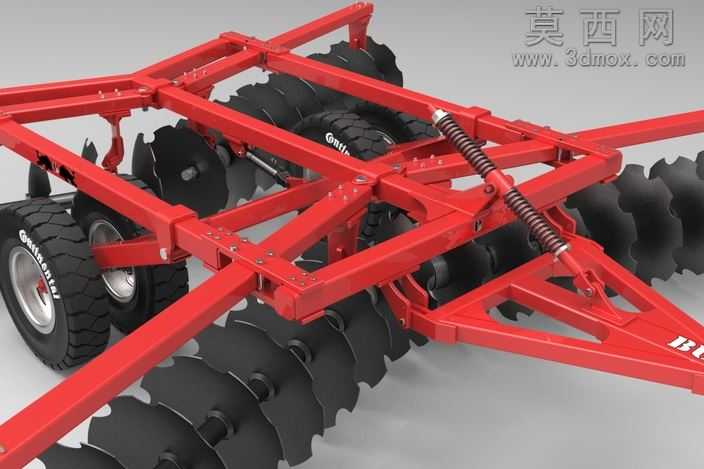

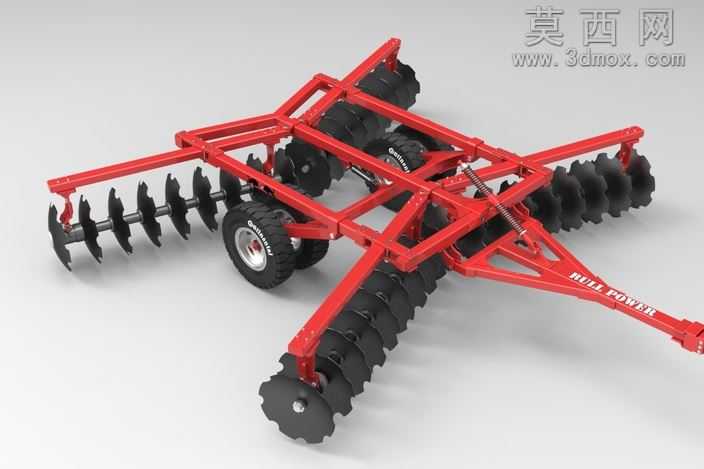

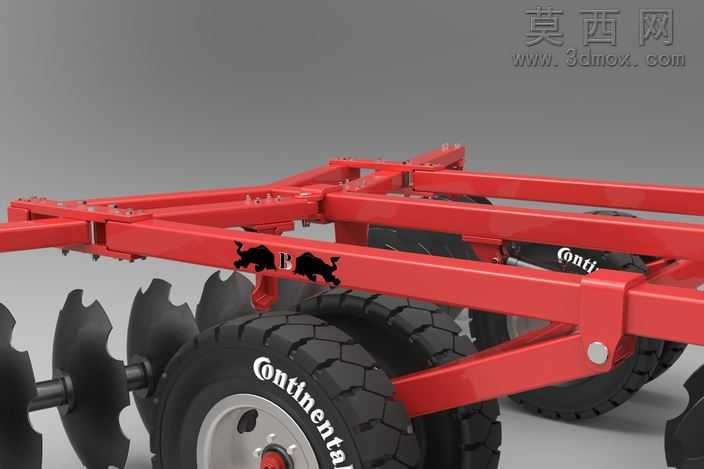

本作品为农用牵引式重型圆盘耙的三维建模设计成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计思路，先完成整机总布置骨架的搭建，明确牵引连接位、耙组排布、行走轮组的相对位置与运动边界，再逐步拆分各个子装配体与独立零件完成细节建模，确保各部件间的装配间隙、运动干涉均经过校验，符合实际农机的作业工况要求。渲染阶段采用写实风格的材质表现，主机架部分赋予高饱和度的红色金属漆材质，还原农用机械常用的防护涂装效果，漆面添加了细微的颗粒质感与环境反射，避免塑料感；耙片部分采用高硬度耐磨钢材质，表面做了哑光金属处理，边缘处添加轻微的使用磨损痕迹，还原真实农具的作业质感；行走轮胎采用橡胶材质，还原胎面的深花纹结构与橡胶的哑光漫反射特性，轮毂部分做了亮面金属与螺栓细节的刻画，提升整体真实度。结构设计上，整机采用对称式X型机架结构，保证牵引作业时的受力均衡，四组耙片呈对角排布，可在作业时实现土壤的双向切削破碎，耙片间距、耙组偏角均参考实际重型圆盘耙的作业参数设置，保证碎土、灭茬、浅耕的作业效果；机架中部设置弹簧缓冲调节结构，可根据作业地形调整耙组的入土压力，适配不同硬度的耕地工况；牵引端设置标准牵引连接结构，可与大马力拖拉机的牵引挂接位匹配，行走轮组采用充气轮胎结构，兼顾作业状态的承重与转场运输的通行能力。设计过程中对所有受力部位的型材截面做了合理选型，机架的横梁、斜撑均采用矩形钢管结构，焊接位置做了圆角过渡处理，既保证结构强度，也避免应力集中问题，所有连接螺栓、铰接销轴均做了标准化建模，符合农机配件的通用互换要求，整体模型可用于农机结构展示、作业原理演示、虚拟装配教学等场景。
