简易壁插式USB充电插头结构设计

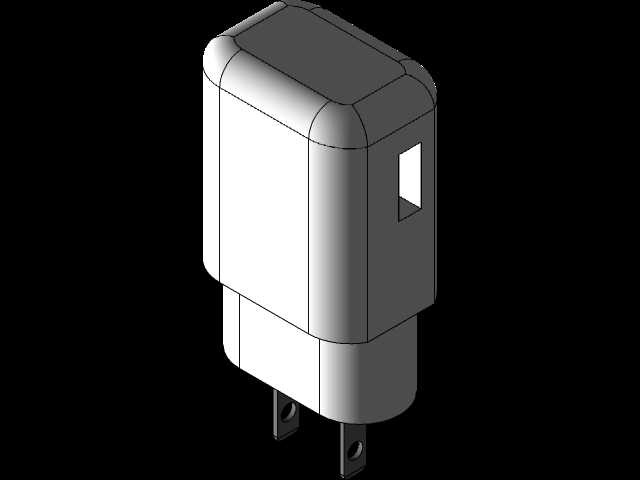

　　日常消费电子配套的壁插式USB充电结构，核心应用场景覆盖民用住宅墙面取电、办公工位桌面供电、商旅住宿临时取电等多类民用低压供电场景，主要作用是将民用市电交流输入转换为符合USB供电规范的低压直流输出，为手机、蓝牙耳机、便携数码外设等小功率移动设备提供稳定的充电供电支持。从结构设计逻辑来看，这款充电插头采用一体式壳体布局，整体为带圆角过渡的长方体造型，插脚直接集成在壳体下端，无需额外延长线材即可直接插入墙面国标五孔插座的两孔取电位，插脚突出壳体下端面的长度符合民用插座插合的安全距离要求，插入后壳体与墙面插座面板的间隙控制在合理范围，不会出现插合不到位松脱、或者过度顶触面板的问题。壳体上端的圆角过渡设计，一方面是避免注塑成型后锐边毛刺带来的装配划伤风险，另一方面也能在用户插拔施力时提供更贴合手掌的握持触感，不会因为棱角硌手影响插拔操作的施力体验。壳体侧面预留的USB输出接口开孔，位置避开了插脚的强电走线区域，开孔边缘做了止口限位结构，装配USB母座时可以直接卡入止口定位，不需要额外打胶固定就能保证母座与壳体的配合精度，母座端面与壳体外表面齐平，插入USB线材时不会出现接口偏斜、线材插头刮蹭壳体边缘的问题。

　　内部腔体的布局上，强电输入区域与低压输出区域之间预留了足够的安全爬电距离，PCB板的安装位在壳体内壁设置了四个定位柱，装配时PCB板可以直接套在定位柱上通过卡扣固定，不需要额外打螺丝就能限制板件的窜动，同时定位柱的高度刚好让PCB板与壳体内壁之间留出均匀的间隙，方便元器件布局走线，也能避免元器件贴壳导致的散热不畅问题。插脚部分采用嵌入式固定结构，插脚的内端延伸出折弯定位片，直接卡在壳体内部的卡槽内，注塑装配时定位片会被壳体塑料完全包裹固定，不会出现插脚受插拔力扭转、松脱的问题，插脚的间距完全符合国标两孔插座的孔位尺寸要求，插入插座时两个插脚可以同时顺畅对位，不会出现单脚受力、插歪的情况。

　　整体外形尺寸控制在常规口袋可容纳的范围，宽度方向不会遮挡同一块插座面板上的相邻插孔，插入墙面插座后，旁边的三孔或者两孔插孔依然可以正常使用，不会因为本产品的壳体过宽导致相邻插孔被遮挡浪费。壳体的合模线设置在侧面棱边位置，合模后产生的飞边可以通过简单的打磨工序去除，不会出现在用户经常握持的正面、顶面位置，影响外观触感。壳体表面采用哑光晒纹处理，既可以避免日常使用中指纹残留影响外观，也能提升插拔时的握持摩擦力，手上沾有少量汗液时也不会出现打滑拔不下来的情况。

　　从结构可靠性角度来看，壳体的壁厚设计均匀，转角位置都做了壁厚过渡处理，注塑成型时不会出现缩痕、缺胶的问题，日常使用中从桌面高度意外跌落时，圆角结构可以分散冲击力，不会出现壳体开裂、内部元器件移位的问题。内部强电部分的走线槽在壳体上直接一体成型，装配时线材可以直接卡入线槽内，不需要额外的线卡固定，就能保证强电线材与低压部分的安全隔离距离，避免线材晃动导致的绝缘层磨损短路风险。USB母座的固定结构除了侧面的止口限位，在母座后端还设置了支撑筋，当用户插拔USB线材时，支撑筋可以抵消线材插拔的轴向力，避免母座受推力后移、导致焊盘脱焊的问题。插脚与内部PCB的连接采用弹片接触结构，不需要焊接就能实现导电连接，装配工序更简单，同时弹片的预紧力可以保证长期插拔使用后依然有稳定的接触性能，不会出现接触不良、充电断续的问题。
