可折叠式GPS信号接收天线固定支架

在户外测绘、无人装备、车载移动通讯、野外基站布设等场景中，GPS天线的固定姿态直接决定信号接收的稳定性，常规固定式天线支架无法适配多场景下的角度调整、收纳运输需求，可折叠GPS天线支架正是针对这类痛点开发的结构件。从实际使用场景来看，这类支架常被搭载在移动测绘车、便携勘探设备、小型无人船、应急通讯中继装置上，既要满足作业状态下天线的水平度、高度要求，保证信号接收面无遮挡，又要在设备转场、收纳时能够快速折叠收拢，减少整体外廓尺寸，避免突出的天线结构在运输过程中发生磕碰损坏。

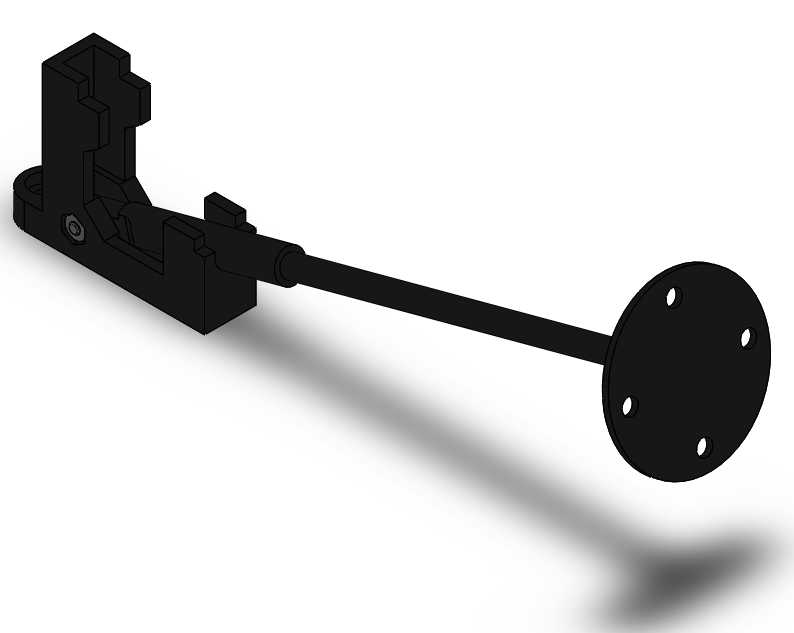

从功能特性上看，这款支架采用分段式铰接结构，一端为设备安装基座，另一端为天线固定法兰盘，中间的连接杆件通过铰接副实现角度折叠，基座端设置有快锁结构，当支架展开到工作角度时，锁止结构可以自动卡合定位，不需要额外工具即可完成姿态固定，折叠时只需按压锁止卡扣即可将支架收拢至与安装面平行的状态，操作效率远高于传统螺栓紧固的可调支架。天线固定端采用圆形三孔法兰设计，孔位间距匹配主流民用GPS天线的安装孔距，法兰面与连接杆垂直，保证天线安装后接收面始终处于水平朝上的最优姿态，避免因安装倾斜导致的信号增益下降。基座部分采用卡槽式安装结构，可以直接卡接在设备预设的安装导轨上，也可以通过基座上的预留通孔采用螺栓紧固，适配不同设备的安装接口需求。

从设计思路层面，这款支架在结构设计时优先考虑了户外使用的可靠性，整体采用一体化注塑加金属嵌件的结构方案，铰接位置嵌入金属耐磨衬套，避免反复折叠导致的塑料铰接孔磨损松旷，提升结构的使用寿命。连接杆部分采用等截面细长杆结构，在保证足够结构刚度的前提下尽可能减少迎风面积，降低户外大风环境下支架受到的风载荷，避免天线出现晃动影响信号稳定性。折叠角度设计为0到90度可调，收拢状态下支架整体贴合安装基面，外伸长度仅为展开状态的三分之一，能够有效降低收纳空间占用，同时避免突出的杆体在运输过程中被外力剐蹭断裂。基座的卡槽结构设计有防脱卡扣，卡入导轨后可以自动锁止，不会因为设备振动出现支架滑脱的问题，适配车载、机载等存在持续振动的使用场景。

从安装边界与尺寸参数来看，支架展开后总长度控制在常用天线安装的最优高度区间，既保证天线能够高出设备本体避免金属外壳的信号屏蔽，又不会因为过长导致杆体刚度不足出现晃动。基座的安装卡槽宽度适配行业通用的设备安装导轨尺寸，安装后基座底面与安装面完全贴合，不会出现安装间隙导致的支架倾斜。天线法兰盘的厚度满足常规天线安装的螺丝啮合长度要求，三孔均布的设计可以兼容不同旋转角度的天线安装，不需要调整支架本身的安装方向即可完成天线的方位微调。折叠铰接点的位置设置在靠近基座三分之一杆长处，收拢后天线法兰盘刚好落在基座侧面的预留避让槽内，不会出现法兰与基座磕碰的问题，收拢后整体外廓高度低于常规设备的外壳防护凸起，完全满足收纳运输的尺寸要求。

在实际选型应用中，这类折叠支架相比固定式支架的优势十分明显，对于需要频繁转场的便携设备来说，不需要每次作业时反复拆装天线，只需展开支架锁止即可投入使用，大幅提升外业作业的效率。铰接位置的阻尼设计经过调校，在锁止结构未触发的角度区间，支架可以停留在任意调整角度，方便用户根据实际作业环境的遮挡情况微调天线的俯仰角度，获得最优的信号接收效果。整体结构没有多余的零散零件，所有铰接部件均为预装一体式结构，不会出现零件丢失的问题，适合野外复杂环境下的无工具操作。结构的受力路径经过优化，天线端受到的外力通过连接杆直接传递到基座安装面，铰接位置的锁止结构仅承受角度定位的载荷，不承担主要的结构受力，大幅提升了结构的承载能力，即使在大风环境下也不会出现支架弯折、锁止失效的问题。
