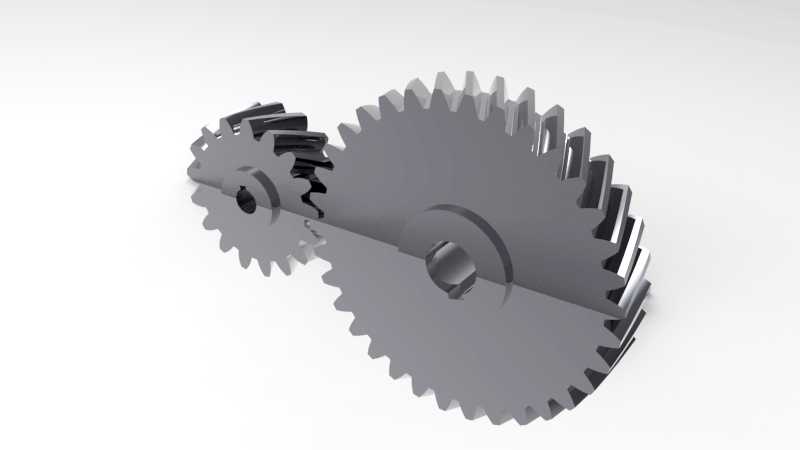

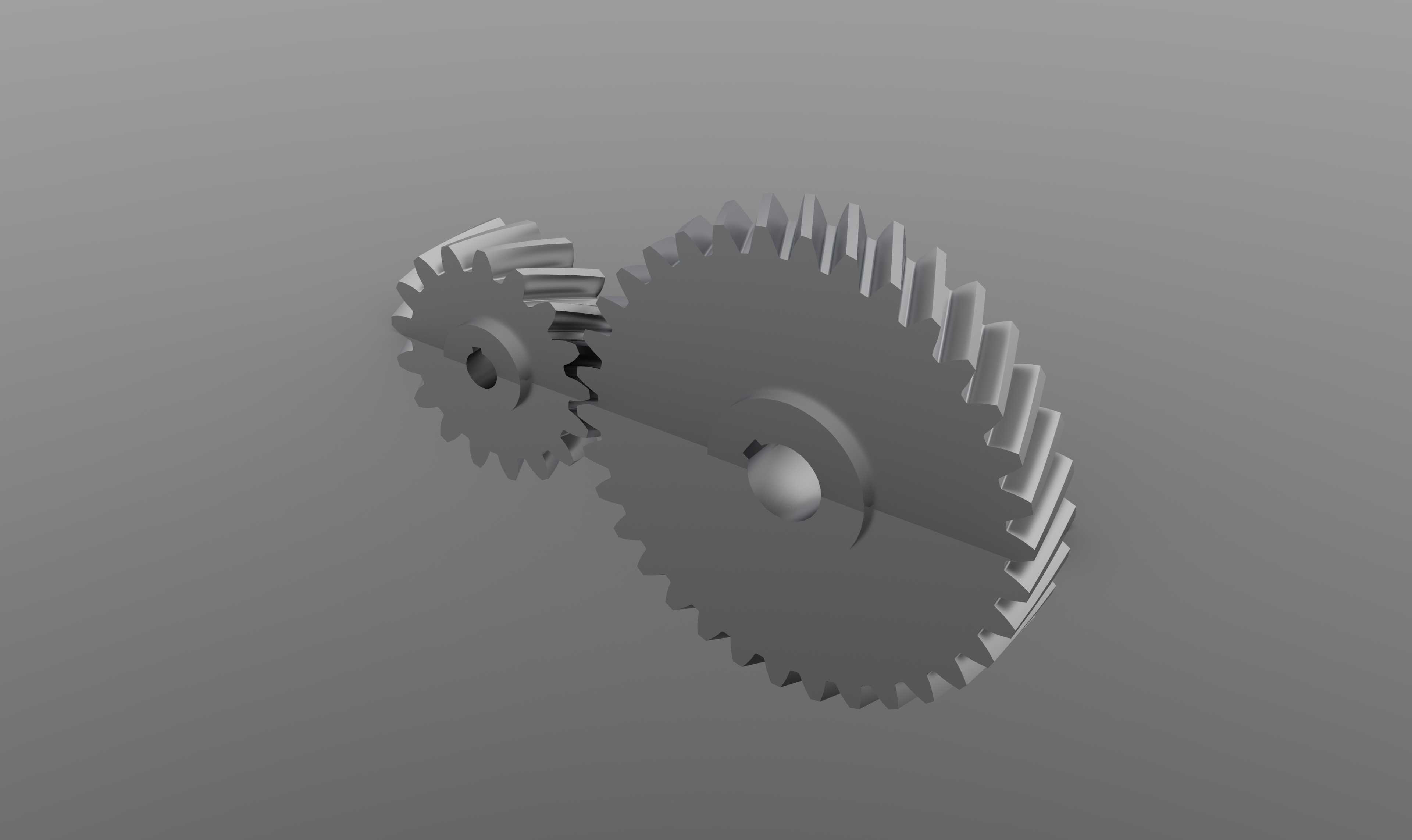

这套斜齿轮啮合结构,核心解决平行轴间动力传输过程中直齿轮啮合冲击大、运行噪音高的痛点,在中小载荷的工业传动场景中适配性极强。从实际应用场景来看,这类斜齿传动结构常被用在轻工设备的进给机构、小型输送线的动力端、阀门驱动的减速模块里,相比直齿轮,斜齿因为轮齿是逐步进入啮合、逐步脱离啮合,重合度更高,传动过程的平稳性优势明显,哪怕是在频繁正反转的工况下,轮齿的冲击载荷也能被有效分散,不会出现直齿轮启动瞬间的打齿异响。
设计过程中首先确定的是核心啮合参数,主从动轮的螺旋角取30度,这个角度是在轴向力和传动平稳性之间做的平衡——螺旋角过小,斜齿轮的平稳性优势发挥不出来,和直齿轮的表现差距不大;螺旋角过大,轮齿啮合产生的轴向力会成倍增加,对支撑轴承的轴向承载能力提出过高要求,无端提升整套传动机构的配套成本。主动轮齿数设定为17,刚好跨过斜齿轮不根切的最少齿数临界值,不需要做额外的齿顶高变位就能避免根切问题,能简化后续的加工工艺,从动轮齿数34,传动比精准控制在2,适配多数需要固定减速比的动力传输场景,不会因为传动比的小数偏差造成传动比累积误差,适合长时间连续运行的工况。
从结构细节来看,两个齿轮的轮毂位置都设计了标准平键键槽,键槽的位置和齿向的相对角度做了精准对齐,安装时不需要额外做角度对位,只要将轴上的平键卡入键槽就能完成周向固定,能有效降低现场装配的对位难度。齿轮的齿宽做了差异化设计,从动轮齿宽比主动轮宽出2到3毫米,这个设计细节是考虑到装配过程中不可避免的轴向窜动,哪怕两轴存在少量的轴向安装错位,也能保证全齿宽参与啮合,不会出现轮齿局部接触应力过大造成的早期点蚀问题。
安装边界方面,这套齿轮副的中心距是按照标准模数、螺旋角、齿数计算的无侧隙啮合中心距,实际装配时可以根据工况需求预留0.1到0.2毫米的齿侧间隙,用来容纳润滑脂、补偿热膨胀带来的尺寸变化,避免高速运行时出现轮齿卡滞。两轴的平行度公差需要控制在0.02毫米每100毫米轴长范围内,平行度超差会造成轮齿一端接触,也就是常说的偏载问题,会大幅缩短齿轮的使用寿命,严重时甚至会出现断齿故障。齿轮的端面和轴肩的贴合面粗糙度要求达到Ra1.6,保证轴向定位的精度,避免运行过程中齿轮出现轴向窜动。
从实际使用的角度出发,这套斜齿轮结构因为啮合过程中存在轴向力,支撑端需要搭配能承受轴向载荷的角接触球轴承或者圆锥滚子轴承,如果是用在载荷波动较大的场景,还可以在轴承端增加调整垫片,用来微调齿轮的轴向位置,保证啮合接触斑点处于齿宽的中间位置,达到最优的啮合状态。轮齿的齿面粗糙度建议加工到Ra0.8,能有效降低啮合过程中的摩擦损耗,搭配锂基脂润滑就能满足常规转速下的润滑需求,如果是转速超过1500转每分钟的工况,可以改用稀油飞溅润滑,进一步降低齿面的工作温度,延长零件的更换周期。
很多工程师在做斜齿轮设计的时候容易忽略螺旋角的旋向匹配问题,这套结构里两个齿轮的螺旋角大小一致、旋向相反,装配时要注意主动轮的旋向和轴的转动方向匹配,让轴向力指向轴的定位轴肩,避免轴向力全部作用在轴承的锁紧螺母上,造成锁紧螺母松动引发的传动故障。另外齿轮的轮毂外径设计为齿根圆直径的0.6倍左右,既保证了轮毂的结构强度,能传递额定扭矩,也不会因为轮毂过大造成不必要的材料浪费,兼顾了结构强度和成本控制。
