方程式赛车冷却系统轴流散热风机结构

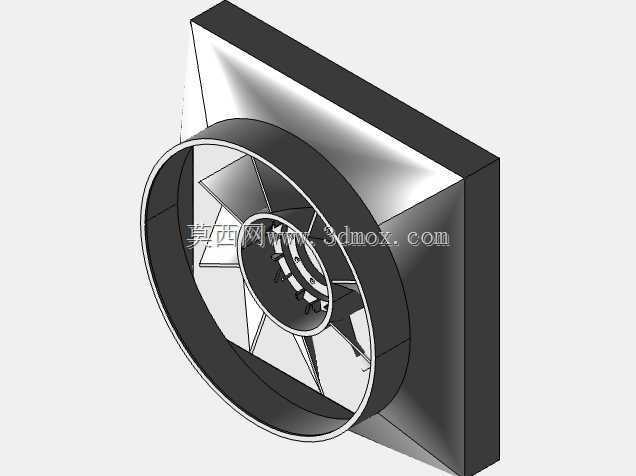

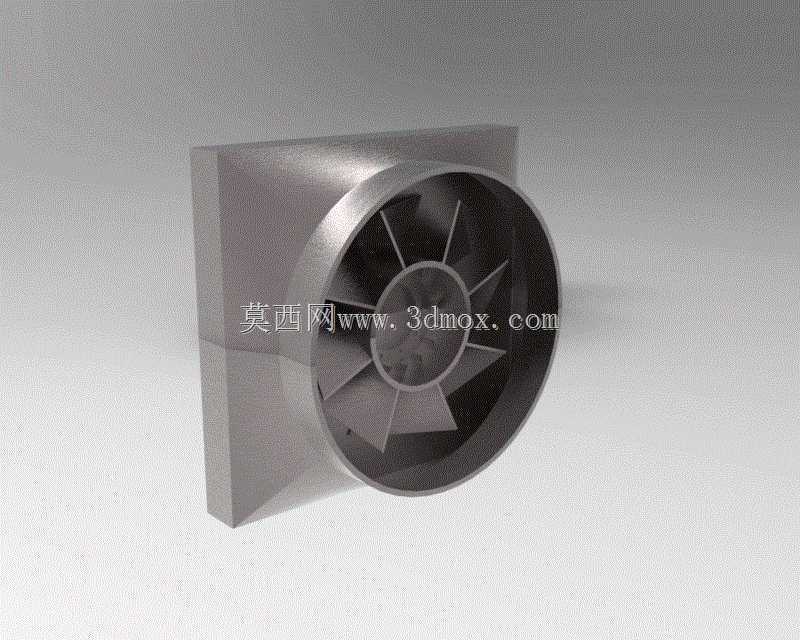

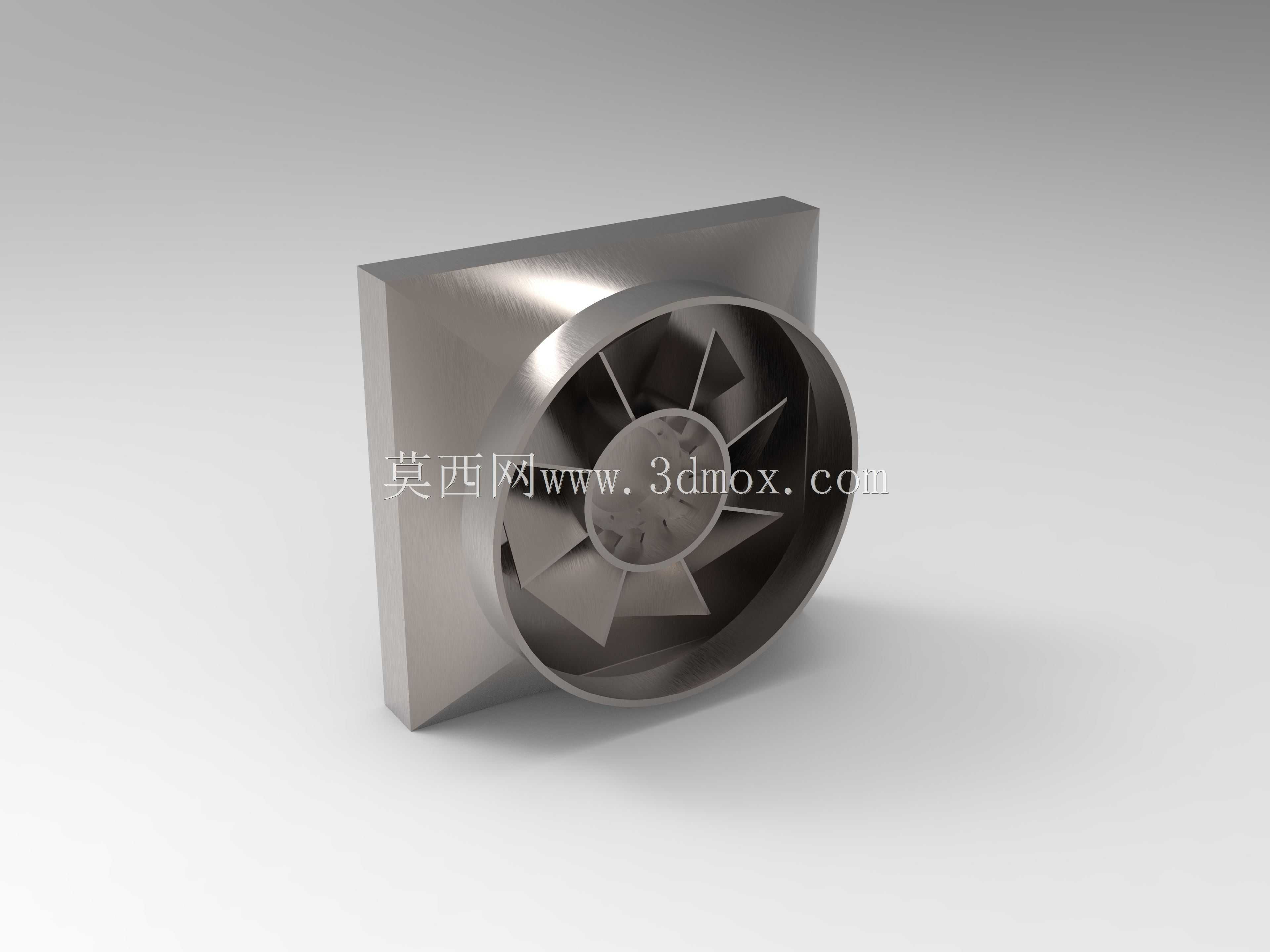

　　这套散热部件面向大学生方程式赛车的热管理需求开发，核心承担动力单元循环冷却液与环境空气之间的换热导流任务，整体将轴流叶轮、导风蜗壳与方形安装法兰整合为一体，适配赛车侧舱紧凑的布置空间。

　　从实际装车场景来看，赛车在耐久赛道持续高负荷运行时，发动机水温、机油温度会快速攀升，散热器本体需要足够的迎风风量才能把热量带走；但方程式赛车单体壳侧箱内部空间被悬架杆件、油路、线束和防火墙大量挤占，很难直接布置大直径独立风扇。该结构把风机出风端直接对接散热器芯体背面，方形法兰贴合芯体边框，蜗壳过渡段把圆形风路平顺扩展到矩形换热面，避免风量在边角区域形成涡流死区，保证芯体有效通风面积占比。

　　叶轮采用多叶片后掠构型，叶片沿轮毂径向扭转分布，叶尖与风筒内壁保留均匀小间隙，运转时既能在有限转速下输出稳定静压，又能抑制叶尖回流损失。轮毂中心预留驱动电机安装座，电机轴线与风筒同轴，装配后转子动平衡边界清晰，适合高转速持续工况。风筒外侧的方形安装法兰四周带有贴合平面，可直接通过螺栓或扎带固定在散热器水箱边框，法兰与蜗壳之间做斜面过渡，减少风道突扩带来的局部阻力。

　　设计过程中优先约束了安装外包络：方形法兰边长对应常规赛车散热器芯体尺寸，轴向总厚度控制在侧箱可用深度以内，进风侧圆形风筒略微探出，保证叶轮吸气侧不被车架管件遮挡；出风侧法兰端面与芯体保持平行，中间可填充密封海绵，防止热空气从缝隙回流到冷侧。风道内壁顺滑过渡，没有突兀台阶，气流从叶轮加速后沿蜗壳导向整个矩形截面，风速分布更均匀，能充分利用散热器每一处散热鳍片。

　　结构建模时把叶轮、风筒、安装法兰拆分为独立特征，叶片通过圆周阵列生成，后期调整叶片数量、安装角和轮毂直径都能快速重构；蜗壳曲面采用放样特征构建，可根据不同散热器芯体厚度修改过渡段长度。安装点位避开了侧箱内悬架摇臂的运动行程，也预留了电机接线和水温传感器走线的空隙，整车装配时不需要对车架主体做二次切割。

　　在低速弯道、怠速驻车这些迎风不足的工况下，该风机主动抽风，维持冷却系统最低风量；高速直道时自然迎风占主导，风机仍可辅助克服芯体阻力，保证热交换效率稳定，整体结构兼顾了空气导流、部件安装和赛车轻量化布置的多重要求。
