方程式赛车手动换挡操纵机构

　　这套换挡操纵机构面向大学生方程式赛车的驾驶舱人机交互场景开发，核心作用是把驾驶员手部的扳动动作转化为变速箱换挡摇臂的往复位移，替代原厂民用车辆的拉线式或电子换挡结构，适配赛车轻量化、短行程、高反馈的竞技使用需求。

　　设计阶段先从实车驾驶姿态入手，先固定驾驶员坐姿下的手部操作区间：赛车座椅靠背通常处于28到35度后倾状态，驾驶员佩戴赛车手套后，手腕自然放松的握持点距离方向盘轮缘下侧约120毫米，操纵手柄的顶端就落在这个区间内，避免换挡时手臂需要大幅离开方向盘，保证升挡、降挡动作都能在0.2秒内完成。手柄杆身采用折弯式异形轮廓，不是简单的直杆造型，折弯角度经过反复调整，让手掌在前后扳动时始终贴合手柄曲面，发力方向刚好沿着杆身的转动切线方向，不会出现侧向分力导致转轴偏磨。

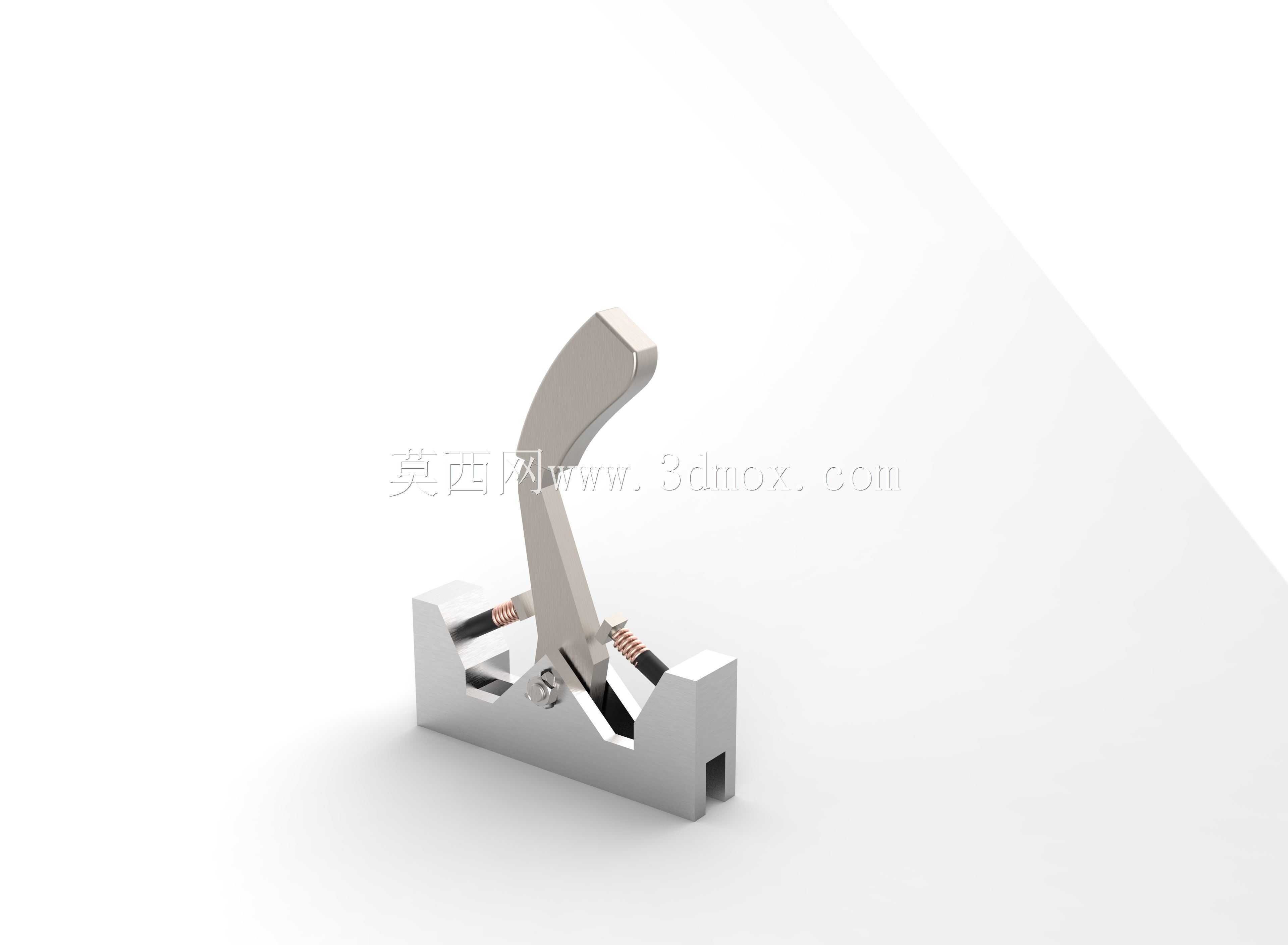

　　底座部分采用整块铝合金铣削成型的U型槽结构，两侧立板直接作为转轴的支撑座，省去额外焊接支架带来的装配误差。转轴横穿底座两侧立板，换挡杆中部通过销轴与转轴固连，杆身前后两侧各布置一根圆柱螺旋压缩弹簧，弹簧一端卡在底座内壁的定位槽内，另一端抵在换挡杆的侧向凸台上。两根弹簧对中布置，换挡杆处于空挡位置时两侧弹簧预紧力平衡，手柄自动保持中位；向前推完成升挡后松开手柄，弹簧会快速把杆身推回中位，向后拉降挡后同样自动回位，实现序列式变速箱常用的“推-升、拉-降、松手回中”操作逻辑，不需要额外设置挡位定位卡槽。

　　安装边界方面，底座整体宽度控制在80毫米以内，长度约120毫米，底部预留四个M6安装孔，孔位间距匹配赛车驾驶舱内碳纤维仪表台后方的安装横梁，底座底面与安装面之间可以垫1到3毫米的调整垫片，用来微调手柄的初始高度，适配不同身高驾驶员的坐姿。转轴两端采用自润滑衬套压装在立板孔内，不需要额外加装油嘴，干摩擦状态下也能承受赛季内上万次换挡循环的磨损。弹簧的刚度经过匹配，前推和后拉的操作力控制在30到40牛，既不会因为力太小出现行驶中误碰换挡，也不会让驾驶员长时间操作后手部疲劳。杆身与底座的运动间隙控制在0.1毫米以内，扳动过程中没有旷量，驾驶员可以清晰感知到弹簧压缩的力度反馈，确认换挡动作已经触发。整套机构没有多余的外露零件，弹簧完全藏在U型槽内部，避免赛道上的泥沙、轮胎碎屑卡入运动副，赛后清理只需要擦拭底座表面即可，维护难度极低。
